P2HZ X1P

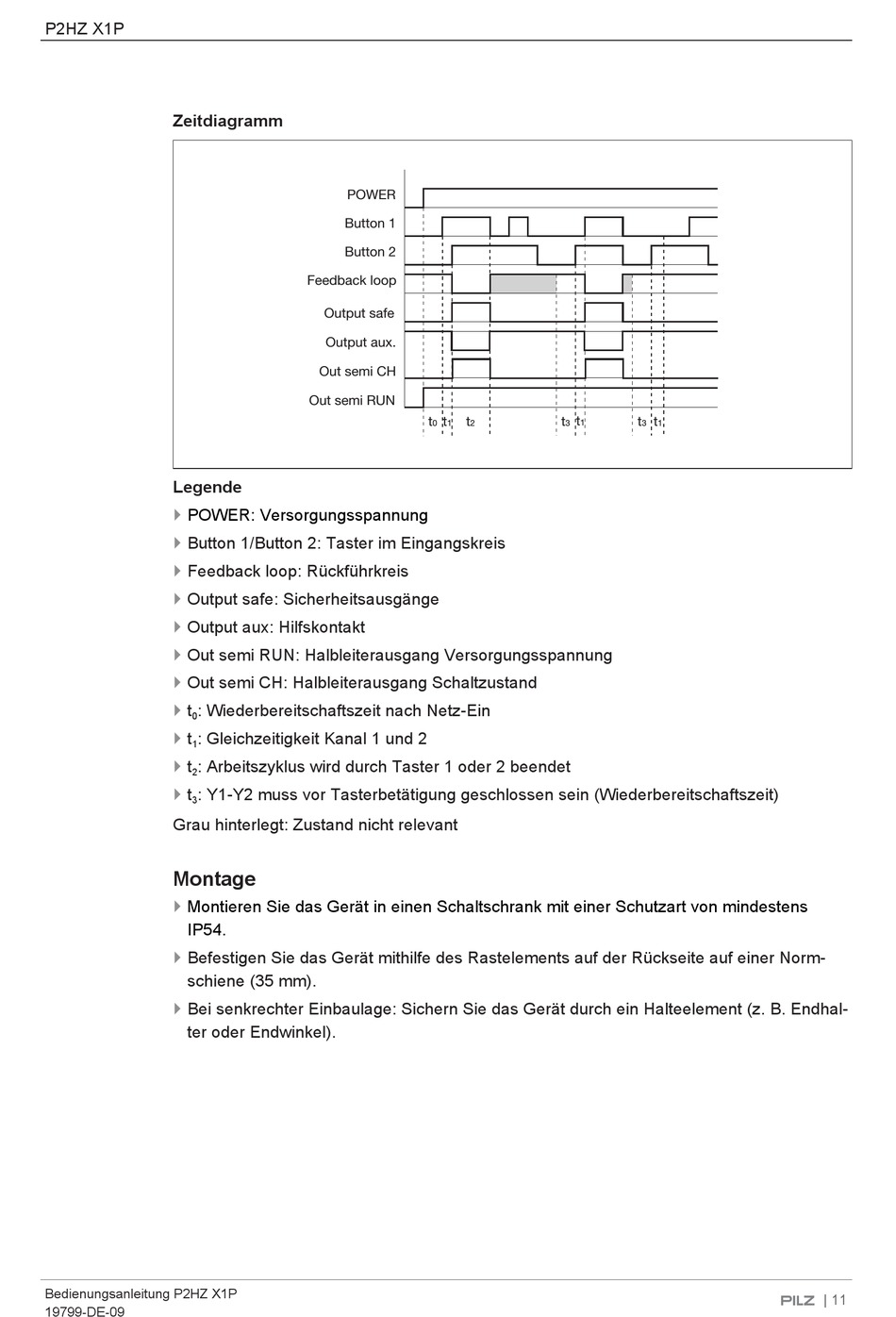

Zeitdiagramm
Legende
}
POWER: Versorgungsspannung
} Button 1/Button 2: Taster im Eingangskreis
}
Feedback loop: Rückführkreis
}
Output safe: Sicherheitsausgänge
}
Output aux: Hilfskontakt
}
Out semi RUN: Halbleiterausgang Versorgungsspannung
} Out semi CH: Halbleiterausgang Schaltzustand
}
t : Wiederbereitschaftszeit nach Netz-Ein
0
}
t : Gleichzeitigkeit Kanal 1 und 2
1
}
t : Arbeitszyklus wird durch Taster 1 oder 2 beendet
2
}
t : Y1-Y2 muss vor Tasterbetätigung geschlossen sein (Wiederbereitschaftszeit)
3
Grau hinterlegt: Zustand nicht relevant
Montage
} Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35 mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal-
ter oder Endwinkel).
Bedienungsanleitung P2HZ X1P
19799-DE-09
POWER
Button 1
Button 2
Feedback loop
Output safe
Output aux.
Out semi CH
Out semi RUN
t t t
0 1 2
t
t t t
1
3 3 1
