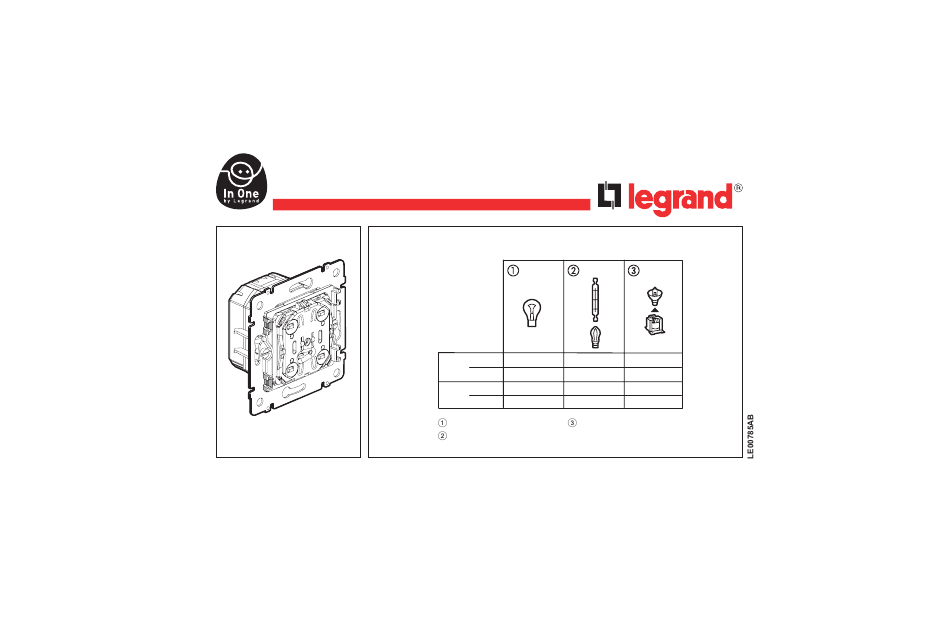

Pro 21
TM
600 W radio dimmer switch without neutral
7756 43
Characteristics
110 V
230 V
Incandescent lamp
Halogen lamp
Min.
60 W
60 W
60 VA
Max.
300 W
300 W
300 VA
Min.
60 W
60 W
60 VA
Max.
600 W
600 W
600 VA
ELV halogen lamp with
conventional transformer
Werbung
Verwandte Anleitungen für LEGRAND Pro 21
Inhaltszusammenfassung für LEGRAND Pro 21
- Seite 17 Pro 21 600 W Funkdimmer ohne Nullleiter 7756 43 Technische Daten Min. 60 W 60 W 60 VA 110 V Max. 300 W 300 W 300 VA Min. 60 W 60 W 60 VA 230 V Max. 600 W 600 W 600 VA Glühlampe...
- Seite 18 Technische Daten (Fortsetzung) Betriebsspannung 100 - 240 VA Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm Funkfrequenz 868,3 MHz ca. 200 m im Reichweite Freifeld 5°C bis +45°C 50 mm L = 40 mm L <...
- Seite 19 Vor dem Einbau die Anleitung lesen und gerätespezifischen Einbauort beachten. Das Gerät nicht öffnen. Alle Geräte von Legrand dürfen ausschließlich durch von LEGRAND geschultes und anerkanntes Personal geöffnet und repariert werden. Wichtiger Hinweis Durch unbefugtes Öffnen und/oder - Vor dem Einlernen des Geräts in ein Szenario unbedingt eine Last Reparatur erlöschen alle Haftungs-,...
- Seite 20 Beschreibung Werkseinstellung Bei erstmaliger Inbetriebnahme kann das Ladestatusanzeige Gerät im ON/OFF-Betrieb durch alle (blau) Beleuchtungsszenarioschalter der „In One by Legrand" Installation angesteuert werden. Diese Funktion dient der Prüfung des einwandfreien Betriebs und Anschlusses aller Beleuchtungskörper. ON/+ OFF/– 1/+ 2/– Das zweimalige Drücken der LEARN-...
- Seite 21 Funktionsweise Lokalbetrieb <0,4 s <0,4 s >0,4 s >0,4 s...
- Seite 22 Funktionsweise (Fortsetzung) Lokalbetrieb (Fortsetzung) <0,4 s <0,4 s >0,4 s >0,4 s...
- Seite 23 Funktionsweise (Fortsetzung) Personalisierung der Leuchtstärke An Taste 1 Gewünschte Einstellen der Leuchtstärke gewünschten Leuchtstärke Nach dem Aus- und Wiedereinschalten Speichern leuchtet die Last mit der gewünschten Leuchtstärke auf An Taste 2 Einstellen der Gewünschte gewünschten Leuchtstärke Leuchtstärke Nach dem Aus- und Wiedereinschalten Speichern leuchtet die Last mit...
- Seite 24 Funktionsweise (Fortsetzung) Beispiel für die Erstellung eines Szenarios. Ein- und Ausschaltsteuerung des Funkschalters (L1) über einen Beleuchtungsszenarioschalter mit Funksteuerung. Empfänger Sender 600 W Funkdimmer Beleuchtungsszenarioschalter ohne Nullleiter mit Funksteuerung z.B.: 7756 43 z.B.: 7756 44...
- Seite 25 Funktionsweise (Fortsetzung) Zeichenerklärung Die Leuchtdiode Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt erlischt langsam schnell leuchtet auf Hinweis: nur die ON-Taste muss eingelernt werden, die OFF-Taste wird automatisch eingelernt. LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Das Szenario öffnen...
- Seite 26 Funktionsweise (Fortsetzung) LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Um mehrere Geräte zu dem Szenario hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen. Das Szenario speichern Der Einlernvorgang ist beendet: das Ein- und Ausschalten von L1 kann unterschiedslos über den Beleuchtungsszenarioschalter (linker Kanal) oder den 600 W Funkdimmer ohne Nullleiter erfolgen.
- Seite 27 Funktionsweise (Fortsetzung) Beispiel für die Änderung des Szenarios: Änderung der vorhergehenden Steuerung durch Hinzufügen eines zusätzlichen 600 W Funkdimmers ohne Nullleiter.
- Seite 28 Funktionsweise (Fortsetzung) LEARN- LEARN- Sender Empfänger LEARN- Leuchtdiode Leuchtdiode Leuchtdiode Szenario öffnen Empfänger 2...
- Seite 29 Funktionsweise (Fortsetzung) LEARN- LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Leuchtdiode Um mehrere Geräte zu dem Szenario hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen. Szenario speichern Das Szenario ist geändert: das Ein- und Ausschalten von L1 kann unterschiedslos über den Beleuchtungsszenarioschalter (linker Kanal) oder den 600 W Funkdimmer ohne Nullleiter (1) sowie für den 600 W Funkdimmer ohne Nullleiter (2) über den rechten Kanal des Beleuchtungsszenarioschalters erfolgen.
- Seite 30 Funktionsweise (Fortsetzung) Löschen des Empfängers in einem Szenario Löschen des Empfängers in allen Szenarien 10 s Rücksetzen auf die Werkseinstellung 10 s Rücksetzen des Geräts auf die...
- Seite 31 Funktionsweise (Fortsetzung) FEHLER URSACHE FEHLERBEHEBUNG Die Learn-Leuchtdiode leuchtet für Der Einlernvorgang kann nicht Kompatible Geräte installieren. 5 Sekunden auf. durchgeführt werden. Die Learn-Leuchtdiode leuchtet für Die Anzahl der gespeicherten Sender Nicht benutzte Szenarien löschen. 10 Sekunden auf. ist größer als 32. Beim Einlernen blinkt die Learn- Bei Nichtbetätigung wird der Den Einlernvorgang neu beginnen.
- Seite 33 Pro 21 Interruptor variador sin neutro 600 W radio 7756 43 Características Mín. 60 W 60 W 60 VA 110 V Máx. 300 W 300 W 300 VA Mín. 60 W 60 W 60 VA 230 V Máx. 600 W...
- Seite 97 Pro 21 Inter variador sem neutro 600 W rádio 7756 43 Características Mín. 60 W 60 W 60 VA 110 V Máx. 300 W 300 W 300 VA Mín. 60 W 60 W 60 VA 230 V Máx. 600 W...
