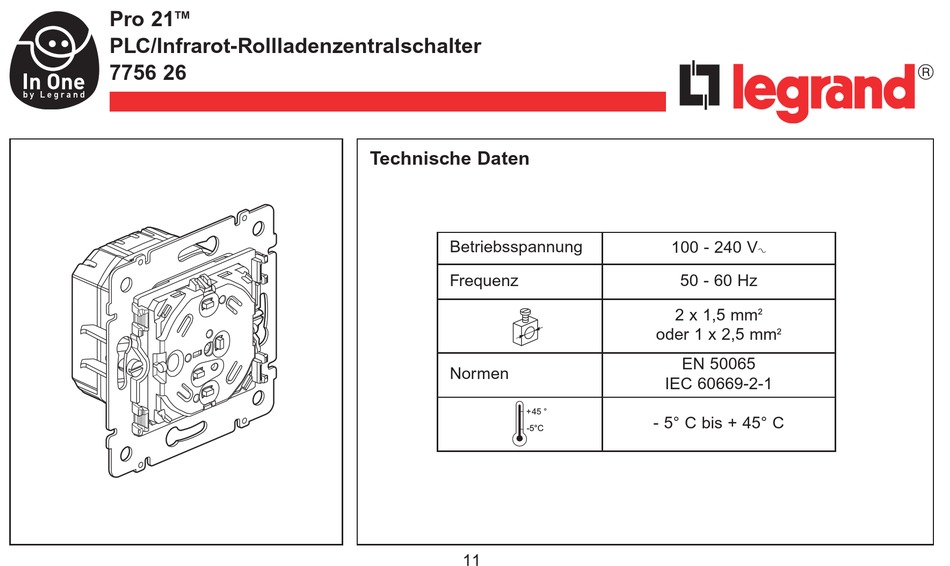

- Seite 1 Pro 21 PLC/Infrarot-Rollladenzentralschalter 7756 26 Technische Daten Betriebsspannung 100 - 240 VA Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm EN 50065 Normen IEC 60669-2-1 - 5° C bis + 45° C -5°C...
- Seite 2 Technische Daten (Fortsetzung) L > 50 mm L = 40 mm L < 40 mm...
-
Seite 3: Sicherheitshinweise
Steuerung der Hilfseingänge: duktspezifischen Montageort beachten. E1= Auf E2 = Ab Das Gerät nicht öffnen. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultem und anerkanntem Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. - Seite 4 Beschreibung Werkseinstellung Bei erstmaliger Inbetriebnahme werden durch Drücken Tasten sämtliche Öffnungspunkte (Rollladen oder Jalousie) der „In One by Legrand“ Installation angesteuert. Diese Funktion dient der Prüfung des einwandfreien Betriebs und Anschlusses Status- aller Rollläden. Bedientasten Leuchtdioden Das zweimalige Drücken der Learn-...
-
Seite 5: Funktionsweise
Funktionsweise Das Drücken einer der Tasten bewirkt die Ansteuerung und das Blinken der Status-Leuchtdiode für 10 Sekunden. Ist der Rollladenzentralschalter mit einem Rollladeneinzelschalter mit Preset verknüpft, wird der Rollladen durch Drücken der Stop-Taste auf die im Einzelschalter gespeicherte Preset-Öffnungshöhe angehoben. Der Zentralschalter besitzt zwei Hilfseingänge E1 und E2, die beispielsweise mit einer Zeitschaltuhr oder einem Dämmerungsschalter verbunden werden können. - Seite 6 Funktionsweise (Fortsetzung) Beispiel für die Erstellung einer Zentralsteuerung: Steuerung eines Rollladeneinzelschalters über einen Rollladenzentralschalter Sender Empfänger Rollladenzentralschalter Rollladeneinzelschalter z.B.: 7756 26 z.B.: 7756 24...
- Seite 7 Funktionsweise (Fortsetzung) Hinweis: Nur die Auf-Taste muss eingelernt werden, die Stop- und Ab-Tasten werden automatisch eingelernt. Zeichenerklärung Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode schnell ca.2Hz erlischt langsam ca.1Hz blitzt ca.5Hz Sender LEARN-Leuchtdiode Empfänger LEARN-Leuchtdiode Rollladen Das Szenario öffnen...
- Seite 8 Funktionsweise (Fortsetzung) Sender LEARN-Leuchtdiode Empfänger LEARN-Leuchtdiode Rollladen Den Einzelschalter hinzufügen Um mehrere Einzelschalter hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen. Das Szenario speichern...
- Seite 9 Funktionsweise (Fortsetzung) Löschen des Szenarios Sender) 10 s Rücksetzung des Geräts auf die Werkseinstellung...
-
Seite 10: Fehlerbehebung
Funktionsweise (Fortsetzung) Fehler Ursache Fehlerbehebung Die Learn-Leuchtdiode leuchtet Der Einlernvorgang kann nicht durch- Kompatible Geräte installieren. für 5 Sekunden auf. geführt werden. Die Learn-Leuchtdiode leuchtet Die Anzahl der gespeicherten Sender Nicht benutzte Szenarien löschen. für 10 Sekunden auf. ist größer als 32. Beim Einlernen blinkt die Learn- Bei Nichtbetätigung wird der Den Einlernvorgang neu beginnen.
