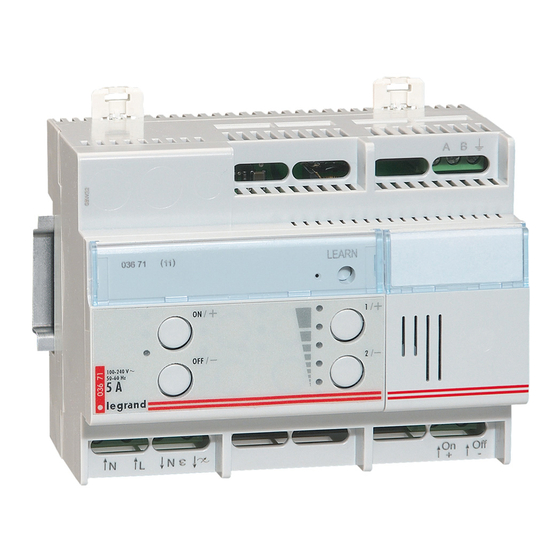

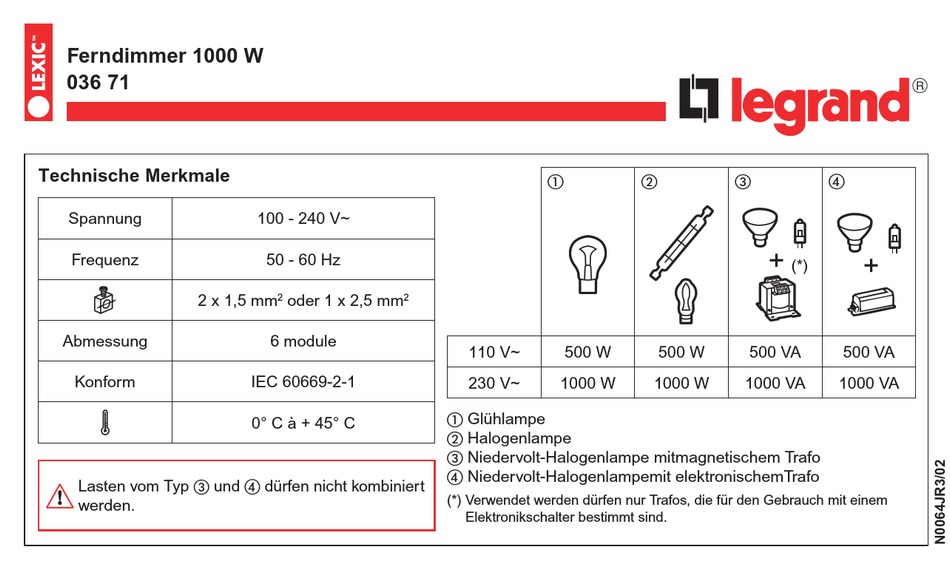

Ferndimmer 1000 W
036 71
Technische Merkmale
Spannung
Frequenz
2 x 1,5 mm
Abmessung
Konform
Lasten vom Typ und dürfen nicht kombiniert
werden.
100 - 240 V~
50 - 60 Hz
oder 1 x 2,5 mm
2
2
6 module
IEC 60669-2-1
0° C à + 45° C
110 V~
500 W
230 V~
1000 W
Glühlampe
Halogenlampe
Niedervolt-Halogenlampe mitmagnetischem Trafo
Niedervolt-Halogenlampemit elektronischemTrafo
(*) Verwendet werden dürfen nur Trafos, die für den Gebrauch mit einem
Elektronikschalter bestimmt sind.
(*)
500 W
500 VA
1000 W
1000 VA
500 VA
1000 VA
Werbung
Verwandte Anleitungen für LEGRAND Lexic 036 71
Inhaltszusammenfassung für LEGRAND Lexic 036 71
- Seite 1 Ferndimmer 1000 W 036 71 Technische Merkmale Spannung 100 - 240 V~ Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm Abmessung 6 module 110 V~ 500 W 500 W 500 VA 500 VA Konform IEC 60669-2-1...
- Seite 2 Beschreibung Anzeige der Lastart LEARN Leuchtdiode Beim Wechsel der Leuchtlast gleich- zeitig 10 Sekunden lang auf dieTas- ten ON, OFF, +, - auf der Vorderseite drücken. Die Far be der Leuchtdiode (grün/orange) hat keinen Einfluss auf die Funktionsweise des Geräts. LEARN-Taste Bedientasten Bedientasten...
-
Seite 3: Sicherheitshinweise
Das Gerät vorbehaltlich besonderer, in der Betriebsan- Funktion der Zentralansteuerung. leitung angegebener Hinweise nicht öffnen, zerlegen, Programmier- oder Lerntaste. beschädigen oder abändern. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultes und anerkanntes Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. - Seite 4 Verdrahtung Wichtig: Bus-Verdrahtung für Hilfsschalter - Die magnetischen Trafos müssen Bus: Länge < 300 m mit mehrals 60 % ihrer Nennleistung Empfohlener Kabeltyp: SYT mit Abschirmung belastet werden. - Bei der Berechnung der zulässigen Leistung den Wirkungsgrad der magnetischen Trafos berücksichti- gen (Beispiel: Trafo für eine 50 W Lampe mit einem Wirkungsgrad von 0,78 ⇒...
- Seite 5 Verdrahtung mit Einzeldrucktaster Bus-Verdrahtung für Hilfsschalter Bus: Länge < 300 m Empfohlener Kabeltyp: SYT mit Abschirmung Am Gerät kurzschließen Einzeldrucktaster Einzeldrucktaster 100 m max.
- Seite 6 Lokale Funktionsweise Bedienungsmaßnahme Kurzes Drücken der Taste ON/+ Kurzes Drücken der Taste OFF/- Langes Drücken der Taste ON/+ Langes Drücken der Taste OFF/-...
- Seite 7 Lokale Funktionsweise (Fortsetzung) Bedienungsmaßnahme Kurzes Drücken der Taste 1/+ Kurzes Drücken der Taste 2/- Langes Drücken der Taste 1/+ Langes Drücken der Taste 2/-...
- Seite 8 Personalisieren des Beleuchtungsniveaus der Tasten 1 und 2 Bedienungsmaßnahme Taste 1/+: Gewünschtes Einstellen des gewünschten Niveau Beleuchtungsniveaus: - Langes Drücken der Taste Taste ON/+ Nach dem Aus- - Langes Drücken der Taste Taste OFF/- und Wiedereins- Abspeichern: chalten leuchtet - Gleichzeitiges Drücken der Tasten 1/+ und die Last mit der ON/+ zuletzt eingestel-...
- Seite 9 Personalisieren des Beleuchtungsniveaus der Tasten 1 und 2 (Fortsetzung) Bedienungsmaßnahme Lichtstärkespeicher Zum Aktivieren des Lichtstärkespeichers: Gleichzeitiges langes Drücken der Tasten OFF/- und 1/+ Nach dem Aus- und Wiedereinschalten leuchtet die Last mit der zuletzt 10 s 10 s eingestellten Gewünschte Lichtstärke auf.
- Seite 10 Funktionsweise der Drucktaster Bedienungsmaßnahme Bedienungsmaßnahme Kurzes Drücken langes Drücken Kurzes Drücken langes Drücken...
- Seite 11 Funktionsweise der Drucktaster (Fortsetzung) Bedienungsmaßnahme Bedienungsmaßnahme kurzes Drücken kurzes Drücken langes Drücken...
- Seite 12 Verdrahtung (Funktionsweise Sender/Empfänger) Bus-Kabel � Doppeldruck- Doppeldrucktaster taster 100 m max.
- Seite 13 � Bus-Kabel Peripherer Hilfsschalter Versorgung (bis zu 8 Hilfsschalter) Nr. 036 80 Erweiterung möglich...
- Seite 14 Einlernen Sender / Empfänger Bedienungsmaßnahme Leuchtstatus Ferndimmer Sender � LEARN-Taste drücken Taste ON/+ drücken � Ferndimmer Empfänger (*) � LEARN-Taste drücken � Taste ON/+ drücken (*)Weitere Hinweise zu diesem Schritt: siehe Seite 69 s.
- Seite 15 Einlernen Sender / Empfänger (Fortsetzung) Bedienungsmaßnahme Leuchtstatus Ferndimmer Sender � LEARN-Taste drücken Ferndimmer Empfänger � Es ist nicht notwendig,die OFF-Taste des Ferndimmers (Sender) zu programmieren,da diese automatisch eingelernt wird. Hinweis: Durch Wiederholung dieses Vorgangs für jedes Produkt können dem Ferndimmer/ Sender 69 mehrere Ferndimmer 036 71 und/oder 036 60 zugeordnet werden.
- Seite 16 Hinzufügen oder Entfernen eines Ferndimmers Bedienungsmaßnahme Leuchtstatus Ferndimmer Sender: � LEARN-Taste drücken ON-Bedientaste drücken � Die Leuchtdioden aller zugeordneten Ferndimmer blinken. Ferndimmer Empfänger: Entfernen LEARN-Taste drücken � Ferndimmer Sender: LEARN-Taste drücken �...
- Seite 17 Hinzufügen oder Entfernen eines Ferndimmers (Fortsetzung) Bedienungsmaßnahme Leuchtstatus Ferndimmer Sender: Hinzufügen � LEARN-Taste drücken � ON-Bedientaste drücken Die Leuchtdioden aller zugeordneten Ferndimmer blinken. Ferndimmer Empfänger: Hinzufügen � LEARN-Taste drücken � ON-Bedientaste drücken Ferndimmer Sender: Abspeichern � LEARN-Taste drücken Die Leuchtdioden aller Geräte erlöschen.
-
Seite 18: Rückkehr Zur Werkseinstellung
Rückkehr zur Werkseinstellung Bedienungsmaßnahme Leuchtstatus Ferndimmer/Sender: LEARN-Taste drücken EARN-Taste drücken und 10 Sekunden gedrückt halten Zeichenerklärung Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode blitzt erlischt langsam langsam...
