LEGRAND 0 036 71 Bedienungsanleitung
Ferndimmer 1000 w
Inhaltsverzeichnis
Quicklinks

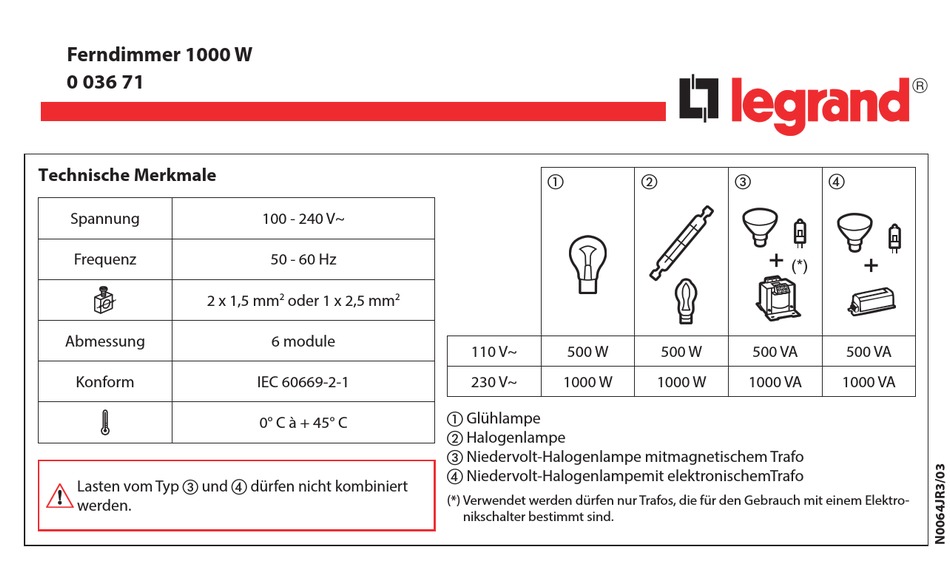

Ferndimmer 1000 W
0 036 71
Technische Merkmale
Spannung
Frequenz
2 x 1,5 mm
Abmessung
Konform
Lasten vom Typ und dürfen nicht kombiniert
werden.
100 - 240 V~
50 - 60 Hz
oder 1 x 2,5 mm
2
2
6 module
IEC 60669-2-1
0° C à + 45° C
110 V~
500 W
230 V~
1000 W
Glühlampe
Halogenlampe
Niedervolt-Halogenlampe mitmagnetischem Trafo
Niedervolt-Halogenlampemit elektronischemTrafo
(*) Verwendet werden dürfen nur Trafos, die für den Gebrauch mit einem Elektro-
nikschalter bestimmt sind.
(*)
500 W
500 VA
1000 W
1000 VA
500 VA
1000 VA
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND 0 036 71
Inhaltszusammenfassung für LEGRAND 0 036 71
- Seite 1 Ferndimmer 1000 W 0 036 71 Technische Merkmale Spannung 100 - 240 V~ Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm Abmessung 6 module 110 V~ 500 W 500 W...
-
Seite 2: Beschreibung
Beschreibung Anzeige der Lastart LEARN Leuchtdiode Beim Wechsel der Leuchtlast gleich- zeitig 10 Sekunden lang auf dieTas- ten ON, OFF, +, - auf der Vorderseite drücken. Die Far be der Leuchtdiode (grün/orange) hat keinen Einfluss auf die Funktionsweise des Geräts. LEARN-Taste Bedientasten Bedientasten... -
Seite 3: Sicherheitshinweise
Zentralansteuerung. tung angegebener Hinweise nicht öffnen, zerlegen, beschä- Programmier- oder Lerntaste. digen oder abändern. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultes und anerkanntes Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. -
Seite 4: Verdrahtung
Verdrahtung Wichtig: - Die magnetischen Trafos müssen mit mehrals 60 % ihrer Nennleistung belas- tet werden. - Bei der Berechnung der zulässigen Leistung den Wirkungsgrad der magne- tischen Trafos berücksichtigen (Beispiel: Trafo für eine 50 W Lampe mit einem Wirkungsgrad von 0,78 ð vom Trafo aufgenommene Wirkleistung = 64 VA). -
Seite 5: Verdrahtung Mit Einzeldrucktaster
Verdrahtung mit Einzeldrucktaster Am Gerät kurzschließen Einzeldrucktaster Einzeldrucktaster 100 m max. -
Seite 6: Lokale Funktionsweise
Lokale Funktionsweise Bedienungsmaßnahme Kurzes Drücken der Taste ON/+ Kurzes Drücken der Taste OFF/- Langes Drücken der Taste ON/+ Langes Drücken der Taste OFF/-... - Seite 7 Lokale Funktionsweise (Fortsetzung) Bedienungsmaßnahme Kurzes Drücken der Taste 1/+ Kurzes Drücken der Taste 2/- Langes Drücken der Taste 1/+ Langes Drücken der Taste 2/-...
- Seite 8 Personalisieren des Beleuchtungsniveaus der Tasten 1 und 2 Bedienungsmaßnahme Taste 1/+: Gewünschtes Einstellen des gewünschten Niveau Beleuchtungsniveaus: - Langes Drücken der Taste Taste ON/+ Nach dem Aus- - Langes Drücken der Taste Taste OFF/- und Wiedereins- Abspeichern: chalten leuchtet - Gleichzeitiges Drücken der Tasten 1/+ und ON/+ die Last mit der Das Niveau der Taste 1/+ ist nun zuletzt eingestel-...
- Seite 9 Personalisieren des Beleuchtungsniveaus der Tasten 1 und 2 (Fortsetzung) Bedienungsmaßnahme Lichtstärkespeicher Zum Aktivieren des Lichtstärkespeichers: Gleichzeitiges langes Drücken der Tasten OFF/- und 1/+ Nach dem Aus- und Wiedereinschalten leuchtet die Last mit der zuletzt 10 s 10 s eingestellten Gewünschte Lichtstärke auf.
-
Seite 10: Funktionsweise Der Drucktaster
Funktionsweise der Drucktaster Bedienungsmaßnahme Bedienungsmaßnahme Kurzes Drücken langes Drücken Kurzes Drücken langes Drücken... - Seite 11 Funktionsweise der Drucktaster (Fortsetzung) Bedienungsmaßnahme Bedienungsmaßnahme kurzes Drücken kurzes Drücken langes Drücken...
-
Seite 12: Rückkehr Zur Werkseinstellung
Rückkehr zur Werkseinstellung Bedienungsmaßnahme Leuchtstatus Ferndimmer/Sender: LEARN-Taste drücken EARN-Taste drücken und 10 Sekunden gedrückt halten Zeichenerklärung Die Leuchtdiode Die Leuchtdiode blinkt lang- Die Leuchtdiode blinkt Die Leuchtdiode blitzt erlischt langsam...
