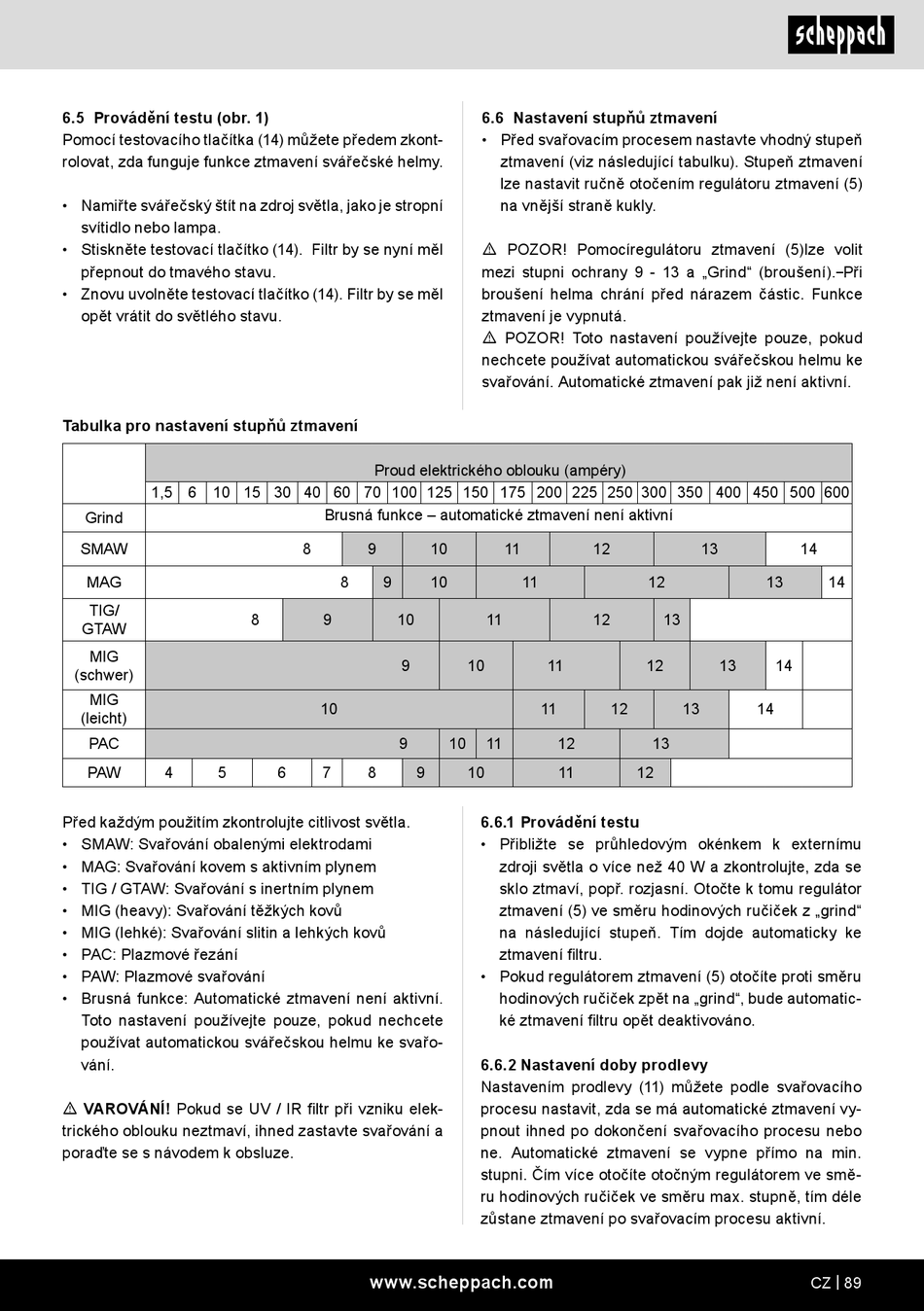

6.5 Provádění testu (obr. 1)
Pomocí testovacího tlačítka (14) můžete předem zkont-
rolovat, zda funguje funkce ztmavení svářečské helmy.
• Namiřte svářečský štít na zdroj světla, jako je stropní
svítidlo nebo lampa.
• Stiskněte testovací tlačítko (14). Filtr by se nyní měl
přepnout do tmavého stavu.
• Znovu uvolněte testovací tlačítko (14). Filtr by se měl
opět vrátit do světlého stavu.
Tabulka pro nastavení stupňů ztmavení
1,5 6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600
Grind
SMAW
MAG
TIG/
GTAW
MIG
(schwer)
MIG
(leicht)
PAC
PAW 4 5
Před každým použitím zkontrolujte citlivost světla.
• SMAW: Svařování obalenými elektrodami
• MAG: Svařování kovem s aktivním plynem
• TIG / GTAW: Svařování s inertním plynem
• MIG (heavy): Svařování těžkých kovů
• MIG (lehké): Svařování slitin a lehkých kovů
• PAC: Plazmové řezání
• PAW: Plazmové svařování
• Brusná funkce: Automatické ztmavení není aktivní.
Toto nastavení používejte pouze, pokud nechcete
používat automatickou svářečskou helmu ke svařo-
vání.
m VAROVÁNÍ! Pokud se UV / IR filtr při vzniku elek-
trického oblouku neztmaví, ihned zastavte svařování a
poraďte se s návodem k obsluze.
Proud elektrického oblouku (ampéry)
Brusná funkce – automatické ztmavení není aktivní
8 9
8 9
8 9 10
9
10
9
6 7 8 9
www.scheppach.com
6.6 Nastavení stupňů ztmavení
• Před svařovacím procesem nastavte vhodný stupeň
ztmavení (viz následující tabulku). Stupeň ztmavení
lze nastavit ručně otočením regulátoru ztmavení (5)
na vnější straně kukly.
m POZOR! Pomocíregulátoru ztmavení (5)lze volit
mezi stupni ochrany 9 - 13 a „Grind" (broušení). Při
broušení helma chrání před nárazem částic. Funkce
ztmavení je vypnutá.
m POZOR! Toto nastavení používejte pouze, pokud
nechcete používat automatickou svářečskou helmu ke
svařování. Automatické ztmavení pak již není aktivní.
10 11 12
10 11
11 12
10 11
11
10 11 12
10 11
6.6.1 Provádění testu
• Přibližte se průhledovým okénkem k externímu
zdroji světla o více než 40 W a zkontrolujte, zda se
sklo ztmaví, popř. rozjasní. Otočte k tomu regulátor
ztmavení (5) ve směru hodinových ručiček z „grind"
na následující stupeň. Tím dojde automaticky ke
ztmavení filtru.
• Pokud regulátorem ztmavení (5) otočíte proti směru
hodinových ručiček zpět na „grind", bude automatic-
ké ztmavení filtru opět deaktivováno.
6.6.2 Nastavení doby prodlevy
Nastavením prodlevy (11) můžete podle svařovacího
procesu nastavit, zda se má automatické ztmavení vy-
pnout ihned po dokončení svařovacího procesu nebo
ne. Automatické ztmavení se vypne přímo na min.
stupni. Čím více otočíte otočným regulátorem ve smě-
ru hodinových ručiček ve směru max. stupně, tím déle
zůstane ztmavení po svařovacím procesu aktivní.
13
12 13
13
12 13 14
12 13 14
13
12
14
14
