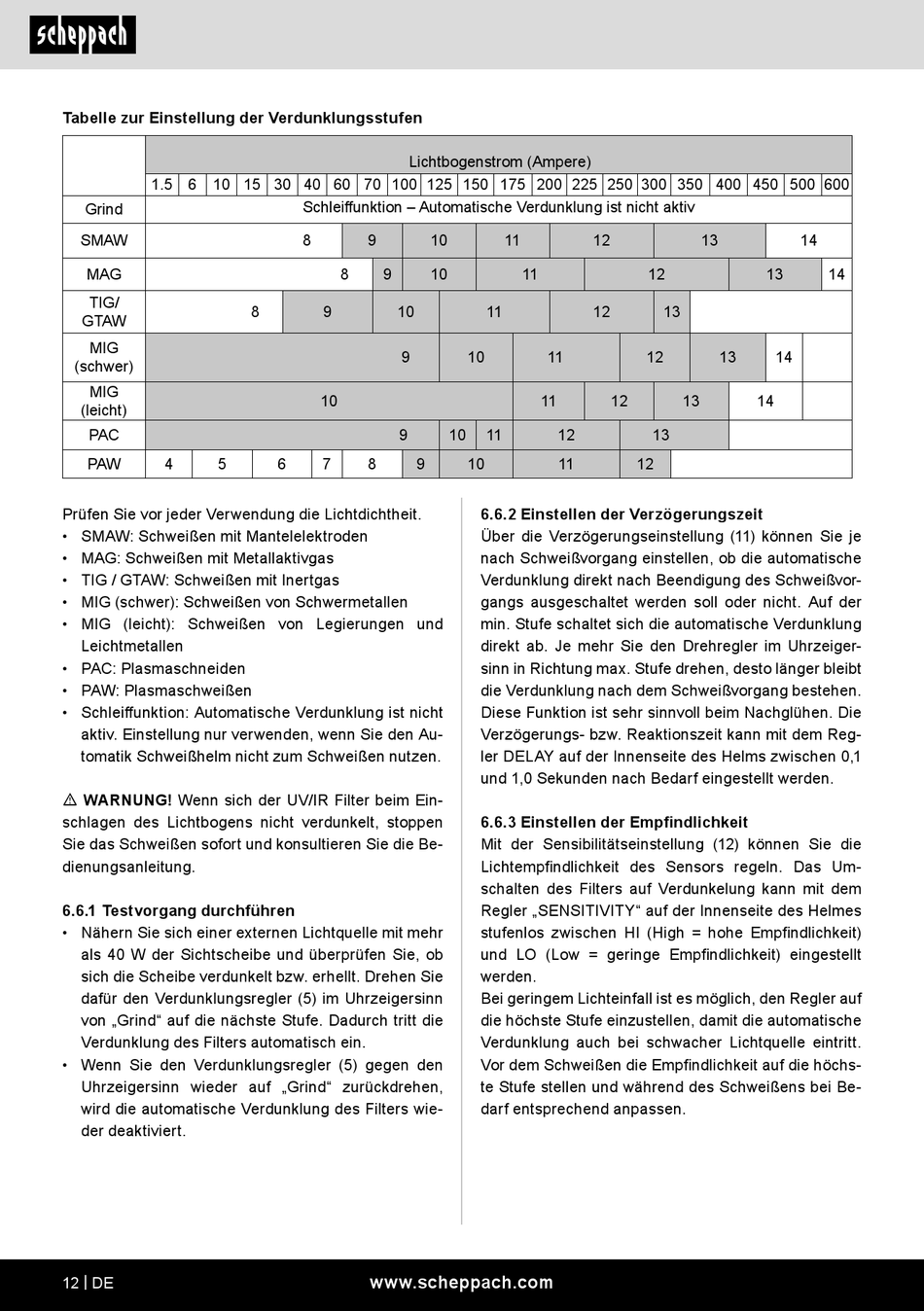

Scheppach 7906616701 Originalbetriebsanleitung Seite 12

Tabelle zur Einstellung der Verdunklungsstufen
1.5 6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600
Grind
SMAW
MAG
TIG/
GTAW
MIG
(schwer)
MIG
(leicht)
PAC
PAW 4 5
Prüfen Sie vor jeder Verwendung die Lichtdichtheit.
• SMAW: Schweißen mit Mantelelektroden
• MAG: Schweißen mit Metallaktivgas
• TIG / GTAW: Schweißen mit Inertgas
• MIG (schwer): Schweißen von Schwermetallen
• MIG (leicht): Schweißen von Legierungen und
Leichtmetallen
• PAC: Plasmaschneiden
• PAW: Plasmaschweißen
• Schleiffunktion: Automatische Verdunklung ist nicht
aktiv. Einstellung nur verwenden, wenn Sie den Au-
tomatik Schweißhelm nicht zum Schweißen nutzen.
m WARNUNG! Wenn sich der UV/IR Filter beim Ein-
schlagen des Lichtbogens nicht verdunkelt, stoppen
Sie das Schweißen sofort und konsultieren Sie die Be-
dienungsanleitung.
6.6.1 Testvorgang durchführen
• Nähern Sie sich einer externen Lichtquelle mit mehr
als 40 W der Sichtscheibe und überprüfen Sie, ob
sich die Scheibe verdunkelt bzw. erhellt. Drehen Sie
dafür den Verdunklungsregler (5) im Uhrzeigersinn
von „Grind" auf die nächste Stufe. Dadurch tritt die
Verdunklung des Filters automatisch ein.
• Wenn Sie den Verdunklungsregler (5) gegen den
Uhrzeigersinn wieder auf „Grind" zurückdrehen,
wird die automatische Verdunklung des Filters wie-
der deaktiviert.
12 | DE
Lichtbogenstrom (Ampere)
Schleiffunktion – Automatische Verdunklung ist nicht aktiv
8 9
8 9
8 9 10
9
10
9
6 7 8 9
www.scheppach.com
10 11 12
10 11
11 12
10 11
11
10 11 12
10 11
6.6.2 Einstellen der Verzögerungszeit
Über die Verzögerungseinstellung (11) können Sie je
nach Schweißvorgang einstellen, ob die automatische
Verdunklung direkt nach Beendigung des Schweißvor-
gangs ausgeschaltet werden soll oder nicht. Auf der
min. Stufe schaltet sich die automatische Verdunklung
direkt ab. Je mehr Sie den Drehregler im Uhrzeiger-
sinn in Richtung max. Stufe drehen, desto länger bleibt
die Verdunklung nach dem Schweißvorgang bestehen.
Diese Funktion ist sehr sinnvoll beim Nachglühen. Die
Verzögerungs- bzw. Reaktionszeit kann mit dem Reg-
ler DELAY auf der Innenseite des Helms zwischen 0,1
und 1,0 Sekunden nach Bedarf eingestellt werden.
6.6.3 Einstellen der Empfindlichkeit
Mit der Sensibilitätseinstellung (12) können Sie die
Lichtempfindlichkeit des Sensors regeln. Das Um-
schalten des Filters auf Verdunkelung kann mit dem
Regler „SENSITIVITY" auf der Innenseite des Helmes
stufenlos zwischen HI (High = hohe Empfindlichkeit)
und LO (Low = geringe Empfindlichkeit) eingestellt
werden.
Bei geringem Lichteinfall ist es möglich, den Regler auf
die höchste Stufe einzustellen, damit die automatische
Verdunklung auch bei schwacher Lichtquelle eintritt.
Vor dem Schweißen die Empfindlichkeit auf die höchs-
te Stufe stellen und während des Schweißens bei Be-
darf entsprechend anpassen.
13
12 13
13
12 13 14
12 13 14
13
12
14
14
