T.Werk CHRONOS Originalmontageanleitung Seite 12

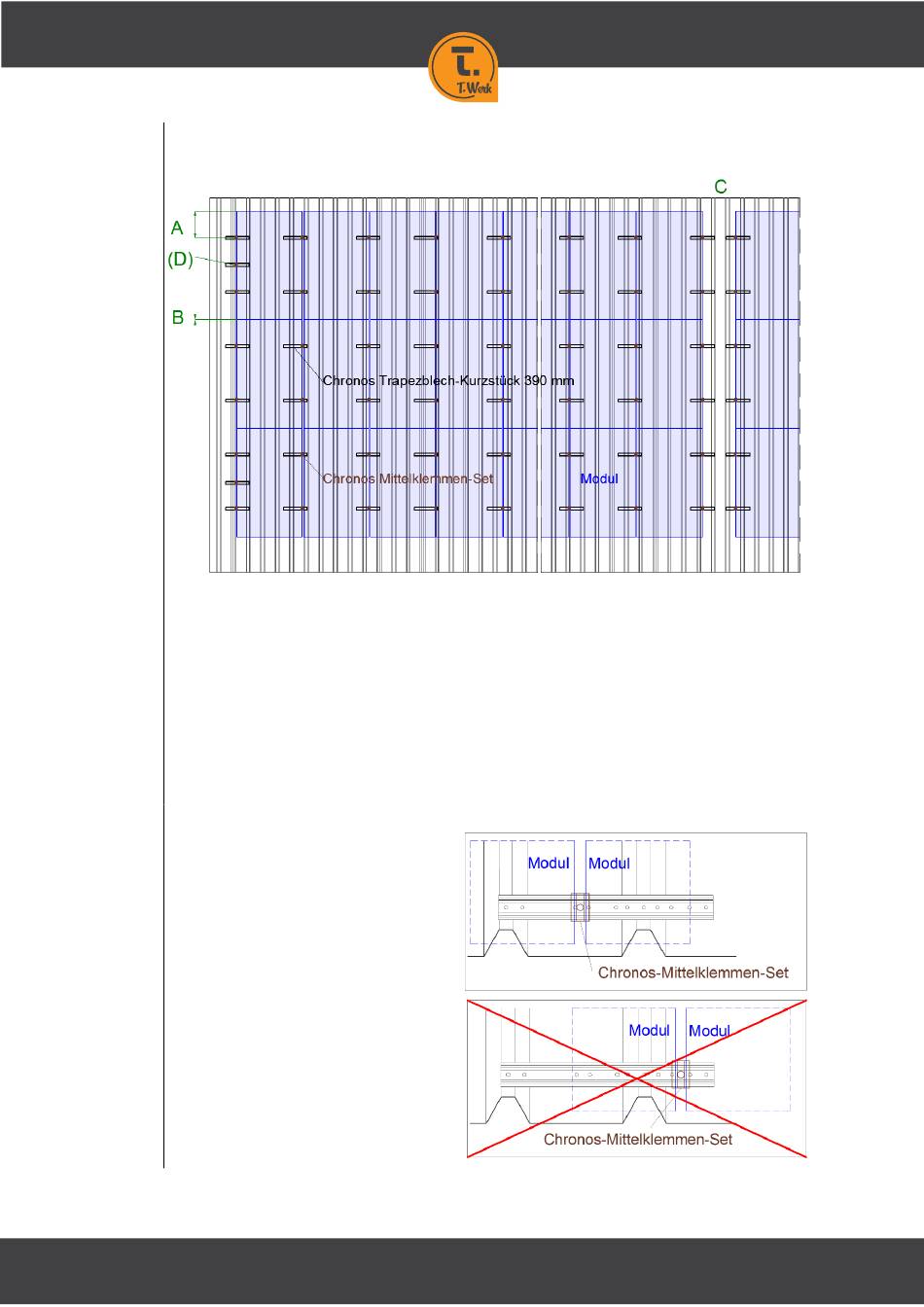

Beachten Sie für die Markierung und Positionierung der CHRONOS Trapezprofile
267 und 393 mm folgende Aspekte:
2.2
A Klemmen Sie die Module ausschließlich in deren Klemmbereich. Entnehmen Sie
A den Klemmbereich der Installationsanleitung des Modulherstellers.
B Halten sie einen vertikalen und horizontalen Abstand der Module von circa 1 cm
B ein.
C Trennen Sie die Modulfelder nach 15 Modulen. So wird die Wärmeaus-
C dehnung der Module ermöglicht und ein Wartungsgang geschaffen.
D Montieren Sie im Rand- und Eckbereich bei erhöhter Windsoglast ein zusätzli-
ches D CHRONOS Trapezprofil 267 oder 393 mm.
Positionieren Sie das CHRONOS
Trapezprofil 267 oder 393 mm quer
zum Hochsickenverlauf. Achten Sie
dabei darauf, dass das Profil auf bei-
den Hocksicken vollflächig aufliegt.
Positionieren Sie das Profil so, dass
die Klemmung zwischen zwei Befes-
tigungspunkten erfolgt. Andernfalls
kommt es bei Klemmung des Mo-
duls im überstehenden Profilbe-
reich zur Gefährdung der Standsi-
cherheit durch
Kragarmbelastung.
