3

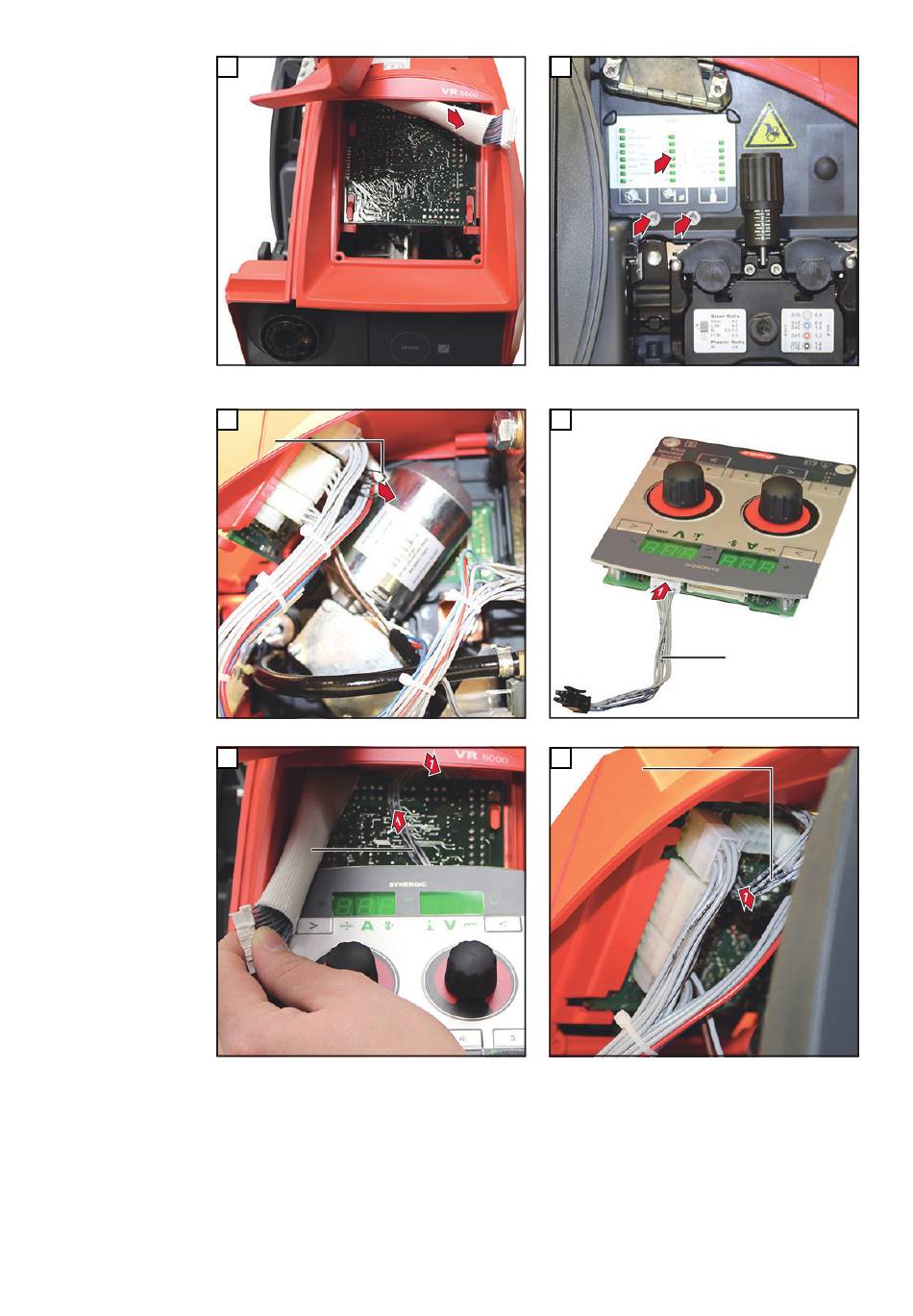

Kabel über den Print nach vorne verlegen
5
6-poligen Stecker (1) vom Print abstecken
7
Kabel (2) über den Print in das Gerät einfädeln
6
(1)
1
(2)
4
1
Programmwähler mit 2 Schrauben TX25 - 5 x 10
mm fixieren, Anzugsmoment = 2,2 Nm
6
Kabel (2) am Bedienpanel anstecken
8
(2)
Kabel (2) am 6-poligen Stecker am Print anste-
cken
1
2
2
(2)
