Fronius VR 5000 Remote Installation Seite 16

3

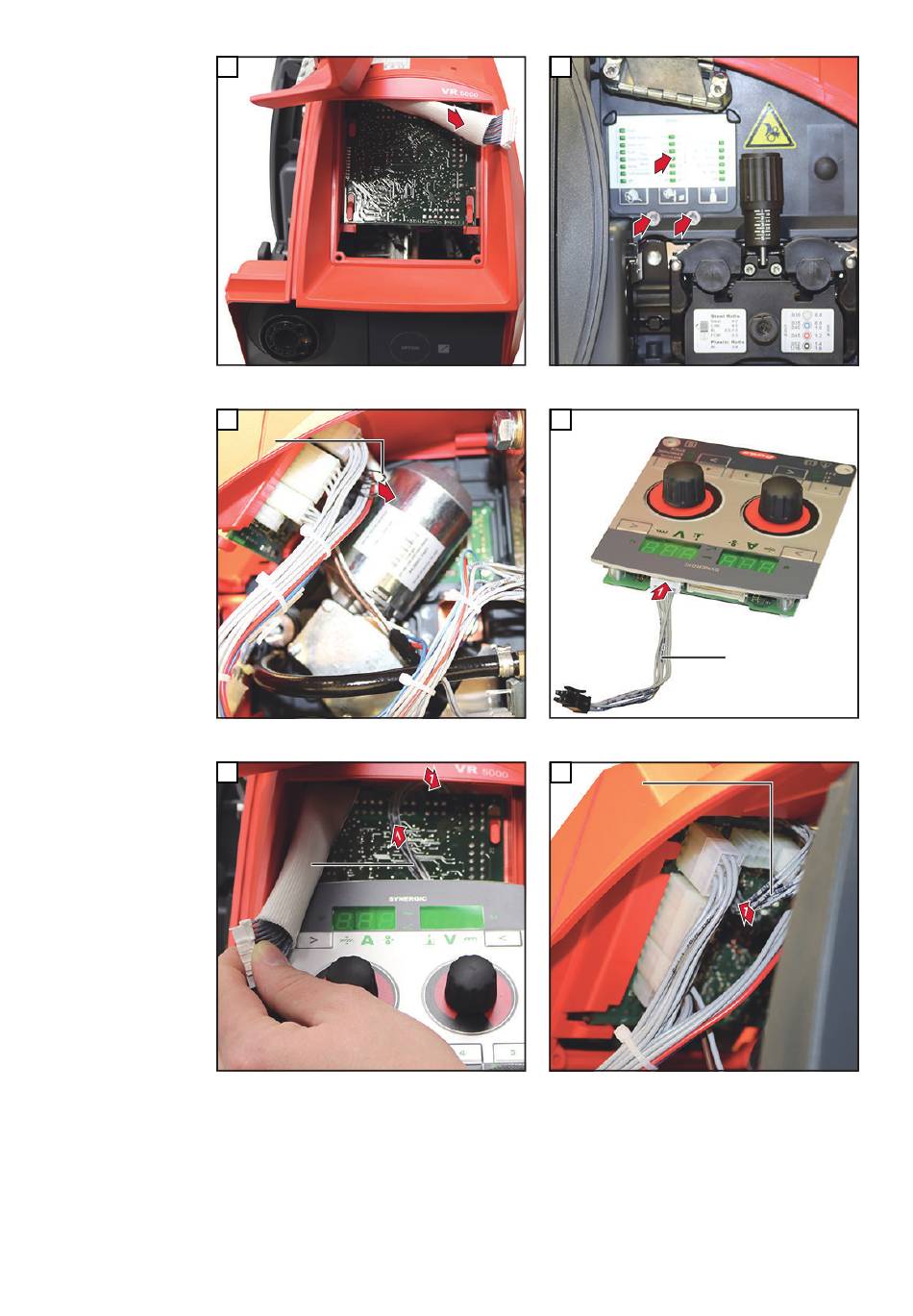

Poser le câble sur le circuit imprimé vers l'avant
5
Débrancher la fiche 6 pôles (1) du circuit im-
primé
7
Insérer le câble (2) dans l'appareil en passant
par-dessus le circuit imprimé
16
(1)
1
(2)
4
1
Fixer le sélecteur de programme avec 2 vis TX25
– 5 x 10 mm, couple de serrage = 2,2 Nm
6
Raccorder le câble (2) au panneau de comman-
de
8
(2)
Brancher le câble (2) à la fiche 6 pôles sur le cir-
cuit imprimé
1
2
2
(2)
