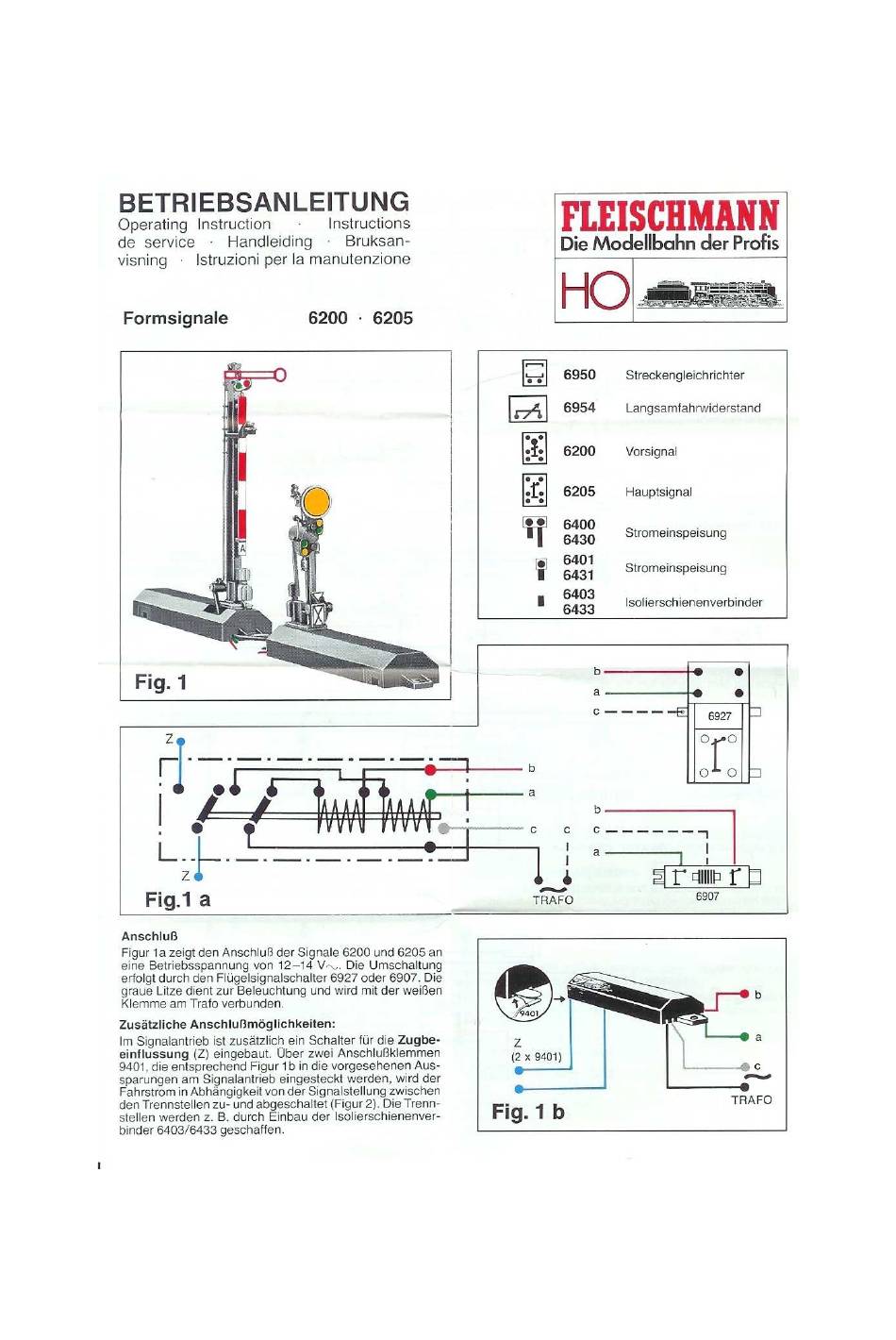

BETRIEBSANLEITUNG
Operating
Instruction
de service
Handleiding
Istruzioni per la manutenzione
visning
Formsignale
Fig. 1
z
z
Fig. 1 a
Anschluß

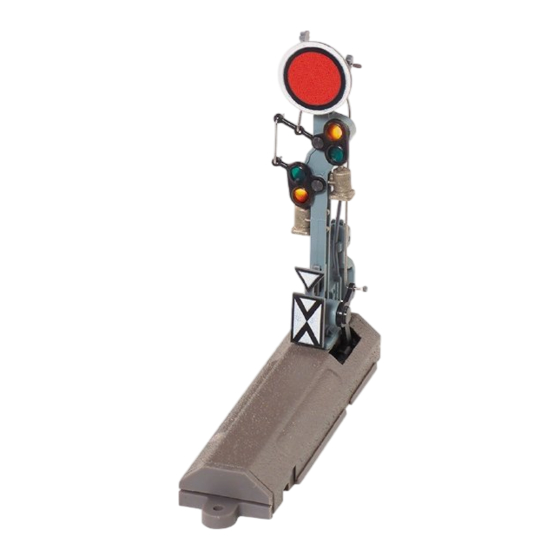

Figur 1a zeigt den Anschluß der Signale 6200 und 6205 an
eine Betriebsspannung
von 12—14 VA,. Die Umschaltung
erfolgt durch den Flügelsignalschalter 6927 Oder 6907. Die
graue Litze dient zur Beleuchtung und Wird mit der weißen
Klemme
am Trafo
verbunden.
Zusätzliche
Anschlußmöglichkeiten:
1mSignalantriebist zusätzlichein Schalterfür die Zugbe-
einflussung
(Z) eingebaut. Über zwei Anschlußklemmen
9401, die entsprechend Figur lb in die vorgesehenen Aus-
sparungen am Signalantrieb eingesteckt werden, Wirdder
Fahrstrom in Abhängigkeit von der Signalstellung
den Trennstellen zu- und abgeschaltet (Figur 2). Die Trenn-
Stellen
werden
z. B. durch
Einbau
binder 6403/6433 geschaffen.
Instructions
Bruksan-
6200
6205
zwischen
der
Isolierschienenver-
FLEISCHMANN
Die Modellbahn
Streckengleichrichter
6954
Langsamfahrwiderstand
6200
Vorsignal
6205
Hauptsignal
6400
Stromeinspeisung
6430
Stromeinspeisung
6403
1
Isolierschienenverbinder
6433
b
b
b
c
c
TRAFO
z
(2 x 9401)
Fig. 1b
der Profis
6927
o
o
o
o
6907
a
T RAFO
