Webasto Thermo Top Evo Einbaudokumentation Seite 9

Hyundai i40

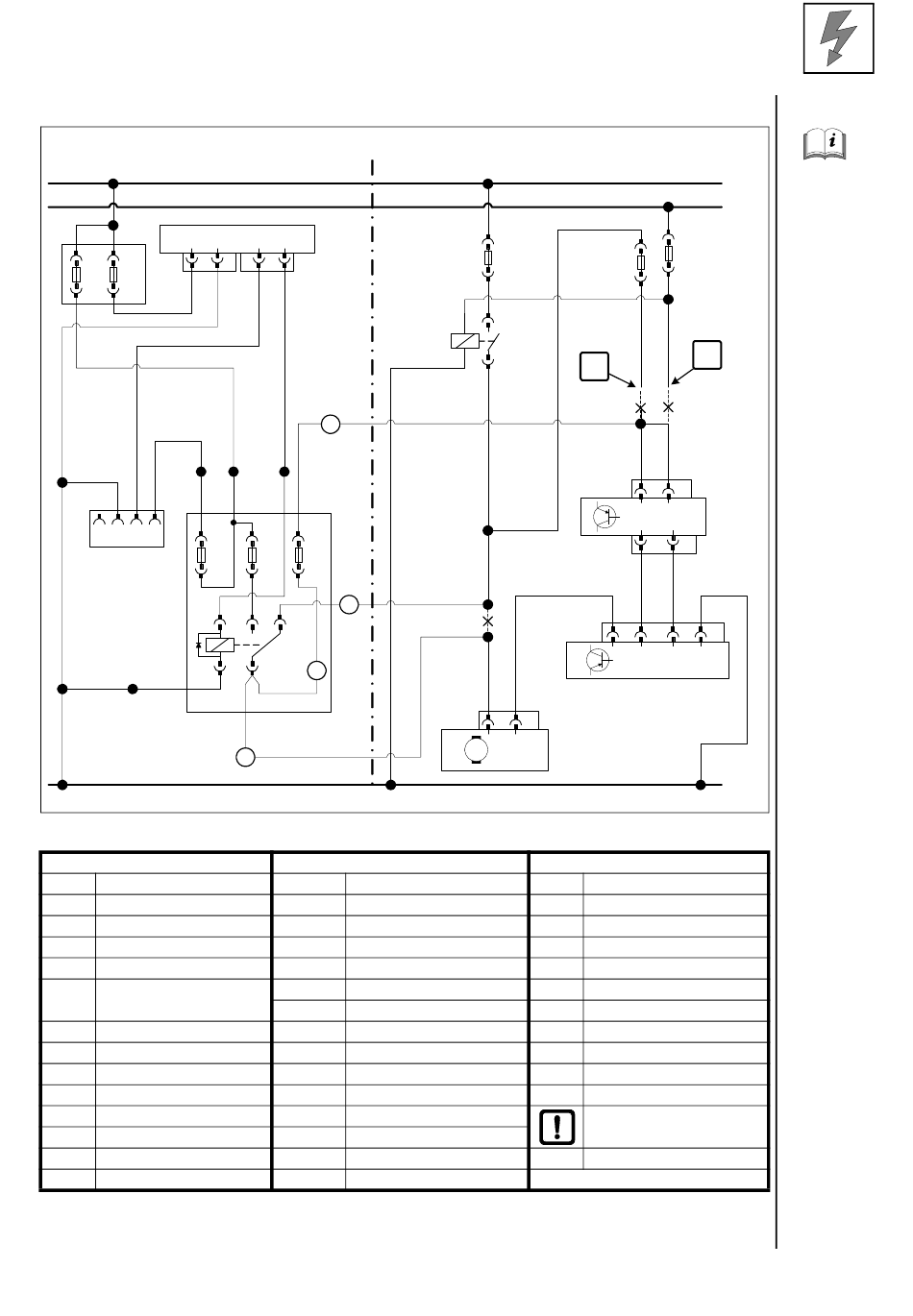

Gebläseansteuerung manuelle Klimaanlage
Webasto
1
X2
F2 F1
rt/sw
0,5²
br
rt/sw
0,5²
0,5²
X10
F3
br br
0,5² 0,5²
Bauteile Webasto
HG Heizgerät TT-Evo
X1 6-poliger Stecker HG
X2 2-poliger Stecker HG
F1 Sicherung 20A
F2 Sicherung 30A
X10 4-poliger Stecker
Bedienelement
F3 Sicherung 1A
F4 Sicherung 25A
F5 Sicherung 10A
F5 Sicherung 10A
Ident.-Nr.: 1318012D
HG
2 2 5
X1
ge
0,5²
rt gn/ws
0,75²
4²
2
rt gn/ws
4² 0,75²
F4 F5
3
86 87 87a
K1
85 30
1
sw
0,5²
sw
4
4²
Bauteile Fahrzeug
F6 Sicherung 40A
F25 Sicherung 10A
F11 Sicherung 7,5A
GRs Gebläserelais
KB Klimabedienteil
M22A 26-poliger Stecker KB
GRr Gebläseregler
M33 4-poliger Stecker GRr
GM Gebläsemotor
M27 2-poliger Stecker GM
Stand: 13.11.2015
Hyundai
F6
GRs
sw
0,5²
M22A
rt
M22A
rt
3²
rt
4²
M33
rt
3²
M27
1 2
M
GM
Farben und Symbole
rt
sw
ge
gn
or
ws
br
X
Kabelfarben können variieren!
30
15
F11
F25
ge or
0,3² 0,3²
!
!
ge or
0,3² 0,3²
15 3
KB
16 17
1 2 4 3
GRr
31
rot
schwarz
gelb
grün
orange
weiss
braun
Leitungsende isolieren
und wegbinden
Trennstelle
© Webasto Thermo & Comfort SE
Schaltplan
Legende
9
