Angaben zum Produkt

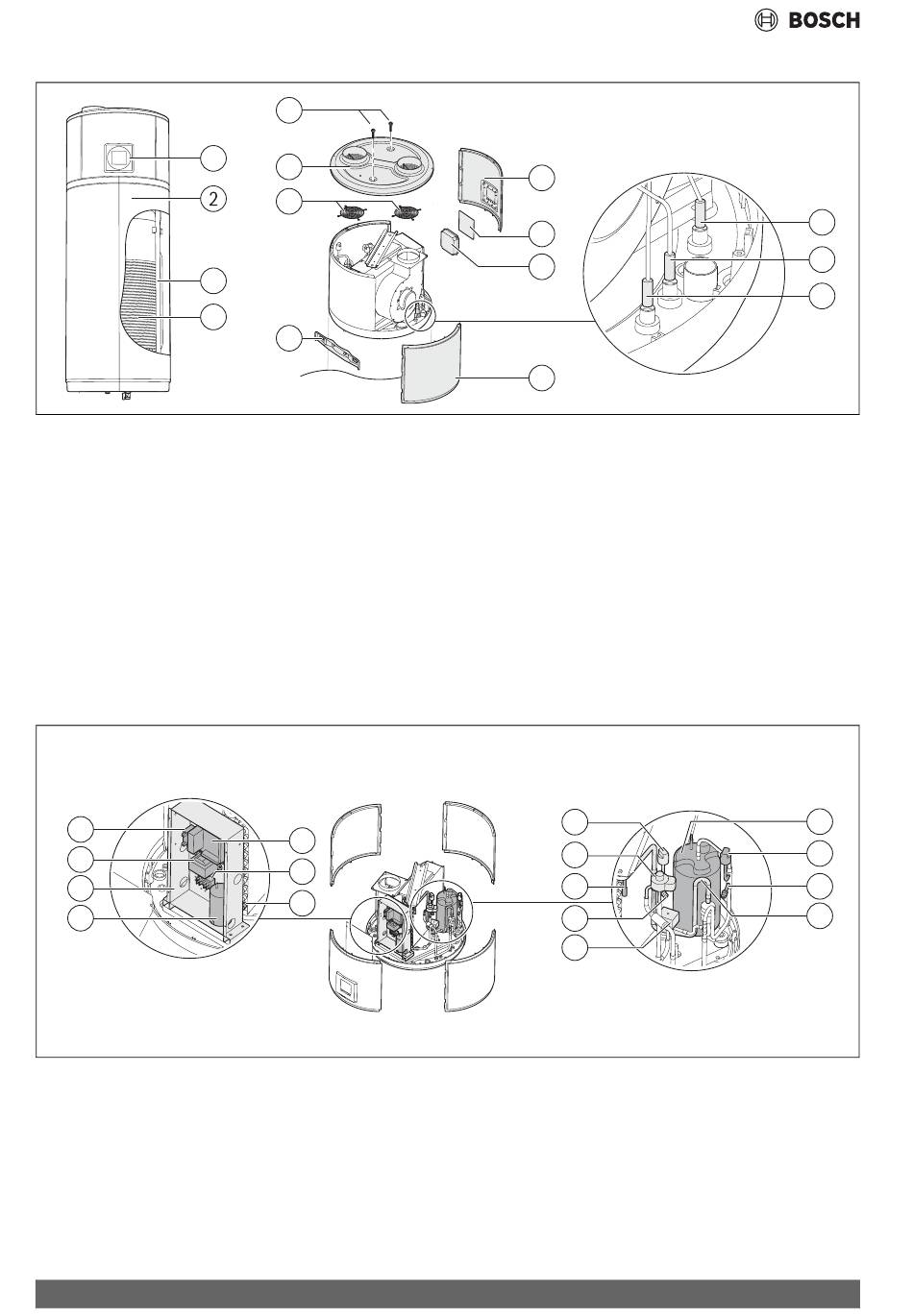

2.7 Produktübersicht
1
3
4
Bild 3 Produktübersicht
[1] Bedienfeld
[2] Außenverkleidung
[3] Wärmedämmung
[4] Verflüssiger
[5] Halter
[6] Ventilatorschutzgitter
[7] Abdeckplatte (Geräuschdämmung)
[8] M6-Schrauben
[9] Vorderwand (Geräuschdämmung)
[10] Bediendisplay
[11] Abdeckung Bediendisplay
[12] Rück- und Seitenwände (Geräuschdämmung)
[13] Oberer Speichertemperaturfühler
[14] Unterer Speichertemperaturfühler
[15] Sicherheitsthermostat (80 °C) – automatischer Reset
4
3
2
1
Bild 4 Produktübersicht
[1] Kompressorkondensator
[2] Steuerleiterplatte
[3] Transformator
[4] Ventilatorkondensator
[5] Hauptleiterplatte
[6] Anschlusskabel
[7] Verdampfungstemperaturfühler
[8] 2-Wege-Ventil – Abtauung
[9] Befüllnadel – Niederdruck
6
8
7
6
5
5
6
7
9
10
11
12
12
11
10
9
8
[10] Umgebungslufttemperaturfühler
[11] Elektronisches Expansionsventil
[12] Niederdruck-Schutzschalter – Kältemittelkreis
[13] Kompressor
[14] Hochdruck-Schutzschalter – Kältemittelkreis
[15] Befüllnadel – Hochdruck
[16] Gastemperaturfühler im Rücklauf
Compress 5000 DW – 6721847426 (2023/02)
15
14
13
0010045147-001
13
14
15
16
0010045148-001
