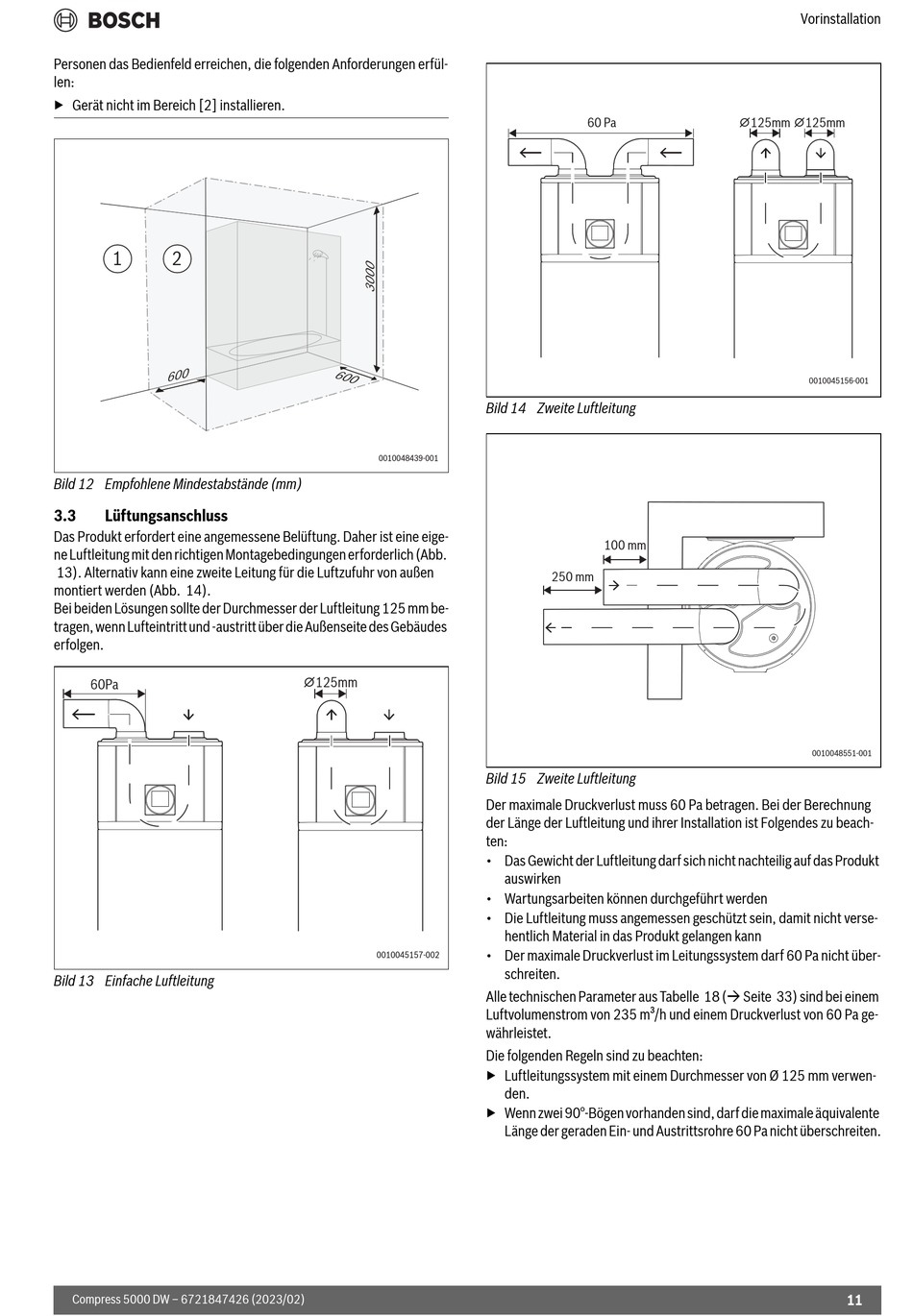

Personen das Bedienfeld erreichen, die folgenden Anforderungen erfül-
len:
▶ Gerät nicht im Bereich [2] installieren.
1 2
Bild 12 Empfohlene Mindestabstände (mm)
3.3 Lüftungsanschluss
Das Produkt erfordert eine angemessene Belüftung. Daher ist eine eige-
ne Luftleitung mit den richtigen Montagebedingungen erforderlich (Abb.
13). Alternativ kann eine zweite Leitung für die Luftzufuhr von außen
montiert werden (Abb. 14).
Bei beiden Lösungen sollte der Durchmesser der Luftleitung 125 mm be-
tragen, wenn Lufteintritt und -austritt über die Außenseite des Gebäudes
erfolgen.
60Pa
Bild 13 Einfache Luftleitung
Compress 5000 DW – 6721847426 (2023/02)
0010048439-001
⌀125mm
0010045157-002
60 Pa
Bild 14 Zweite Luftleitung
100 mm
250 mm
Bild 15 Zweite Luftleitung
Der maximale Druckverlust muss 60 Pa betragen. Bei der Berechnung
der Länge der Luftleitung und ihrer Installation ist Folgendes zu beach-
ten:
• Das Gewicht der Luftleitung darf sich nicht nachteilig auf das Produkt
auswirken
• Wartungsarbeiten können durchgeführt werden
• Die Luftleitung muss angemessen geschützt sein, damit nicht verse-
hentlich Material in das Produkt gelangen kann
• Der maximale Druckverlust im Leitungssystem darf 60 Pa nicht über-
schreiten.
Alle technischen Parameter aus Tabelle 18 ( Seite 33) sind bei einem
Luftvolumenstrom von 235 m³/h und einem Druckverlust von 60 Pa ge-
währleistet.
Die folgenden Regeln sind zu beachten:
▶ Luftleitungssystem mit einem Durchmesser von Ø 125 mm verwen-
den.
▶ Wenn zwei 90°-Bögen vorhanden sind, darf die maximale äquivalente
Länge der geraden Ein- und Austrittsrohre 60 Pa nicht überschreiten.
Vorinstallation
⌀125mm ⌀125mm
0010045156-001
0010048551-001
