Vorinstallation
▶ Umkarton nach oben abziehen [2]
▶ Oberen EPS-Block abnehmen [2]
▶ Wärmepumpe vorsichtig aus dem unteren EPS-Block, von der Palette
und aus dem Karton heben [2]
▶ EPS-Block von der Rückseite abnehmen [3]
1.
1.
1.

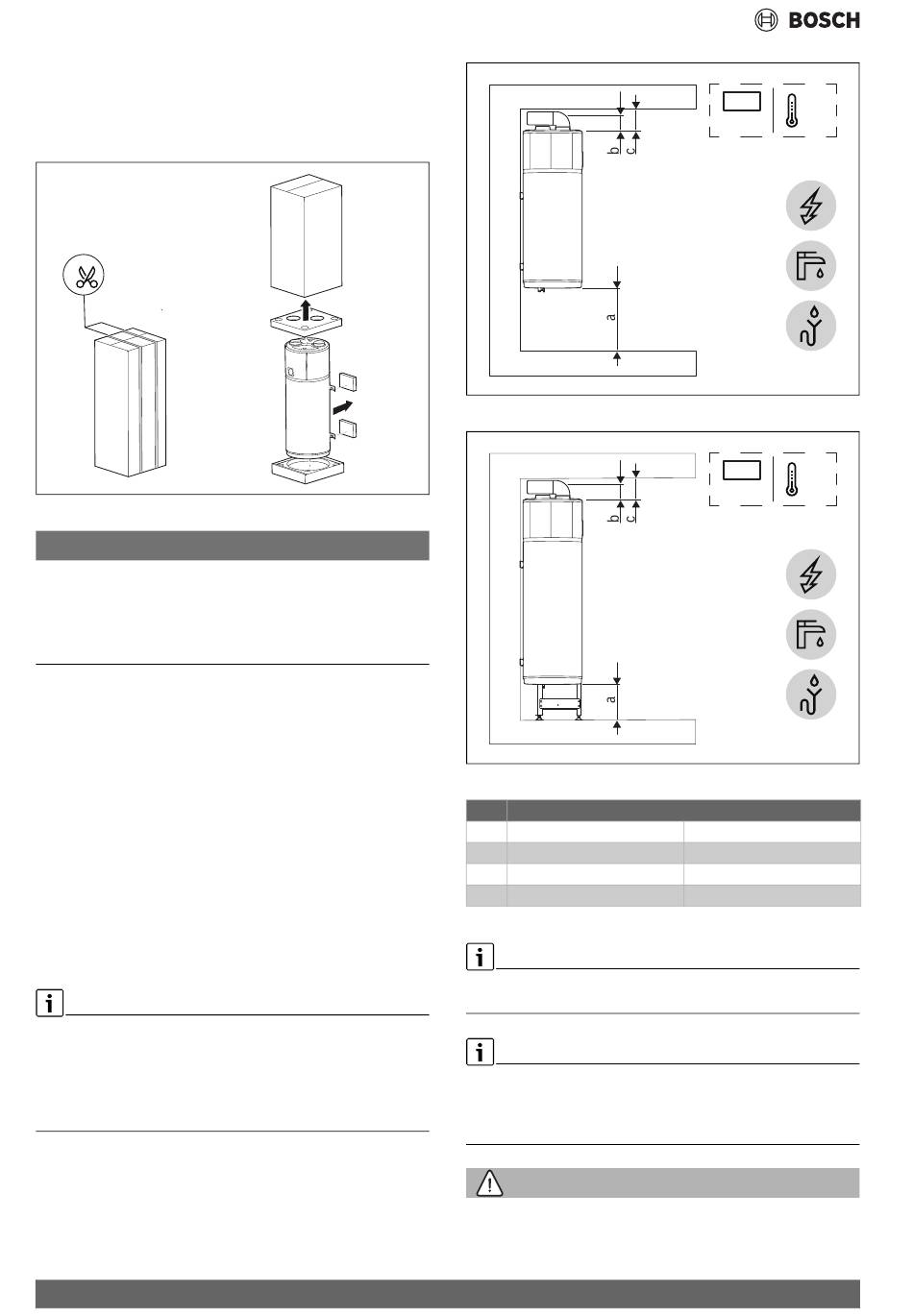

Bild 9 Auspacken des Geräts
HINWEIS
Geräteschäden!
Nach dem Auspacken:
▶ Sicherstellen, dass das Gerät unversehrt ist. Im Zweifelsfall das Gerät
nicht verwenden und bei einem autorisierten Fachbetrieb Unterstüt-
zung anfordern.
3.2 Installationsort
Anforderungen an den Installationsort:
• Trocken und frostfrei (Raumtemperatur > 4 °C).
• Für das mit Wasser gefüllte Gerät ausreichend tragfähige, ebene
Wandfläche (≥ 250 kg).
• Ausreichende Wasser- und Stromversorgungsanschlüsse.
• Vorbereitung für den Kondensatanschluss.
• Ausreichend dimensioniertes Ablaufsystem für den Fall von Produkt-
schäden, Auslösen des Sicherheitsventils und/oder einen Bruch von
Leitungen/Anschlüssen.
• Ausreichende Beleuchtung (wenn zutreffend).
• Auffangsysteme für den Fall schwerwiegender Wasseraustritte
• Fassungsvermögen von ≥ 20 m
• Ausreichende Lüftung bei konstant über 35 °C liegender Umge-
bungstemperatur.
Sind am Aufstellort bereits andere raumluftabhängige Geräte installiert,
für den einwandfreien Betrieb des Geräts einen Freiraum von mindes-
2
tens 220 cm für Lufteintritt und -austritt vorsehen. Hinweis: Der Frei-
2
raum von 220 cm ist für die ordnungsgemäße Funktion der
Wärmepumpe erforderlich. Darüber hinaus ist die für das andere raum-
luftabhängige Gerät erforderliche Belüftung vorzusehen.
Um den einwandfreien Betrieb sowie den ungehinderten Zugang zu allen
Bauteilen und Anschlüssen für Wartung und Reparatur sicherzustellen,
Mindestabstände einhalten.
10
2.
3.
0010045181-001 0010045181-001
3
.
Bild 10 Empfohlene Mindestabstände – CS5000DW 100 W (mm)
Bild 11 Empfohlene Mindestabstände – CS5000DW 150 W(mm)
Abmessungen (mm)
CS5000DW 100 W
a 450
b 168
c 220
Tab. 5 Empfohlene Mindestabstände
An den Seiten und auf der Vorderseite muss der Abstand zwischen Gerät
und angrenzenden Wänden mindestens 100 mm betragen.
In Abhängigkeit vom Aufstellort und dessen Beitrag zur Reflexion der
Schallwellen können die Schalldruckwerte von den angegebenen Wer-
ten abweichen. Ein Aufstellort in der Nähe von Wänden und mit niedriger
Decke kann zur Erhöhung der gemessenen Schalldruckwerte beitragen.
WARNUNG
Bei Installation des Geräts im Badezimmer oder ähnlichen Räumen und
zur Vermeidung, dass unter der Dusche oder in der Wanne befindliche
Compress 5000 DW – 6721847426 (2023/02)
>4ºC
>20 m 3
0010045193-001
>4ºC
>20 m 3
0010048392-001
CS5000DW 150 W
309
168
220
