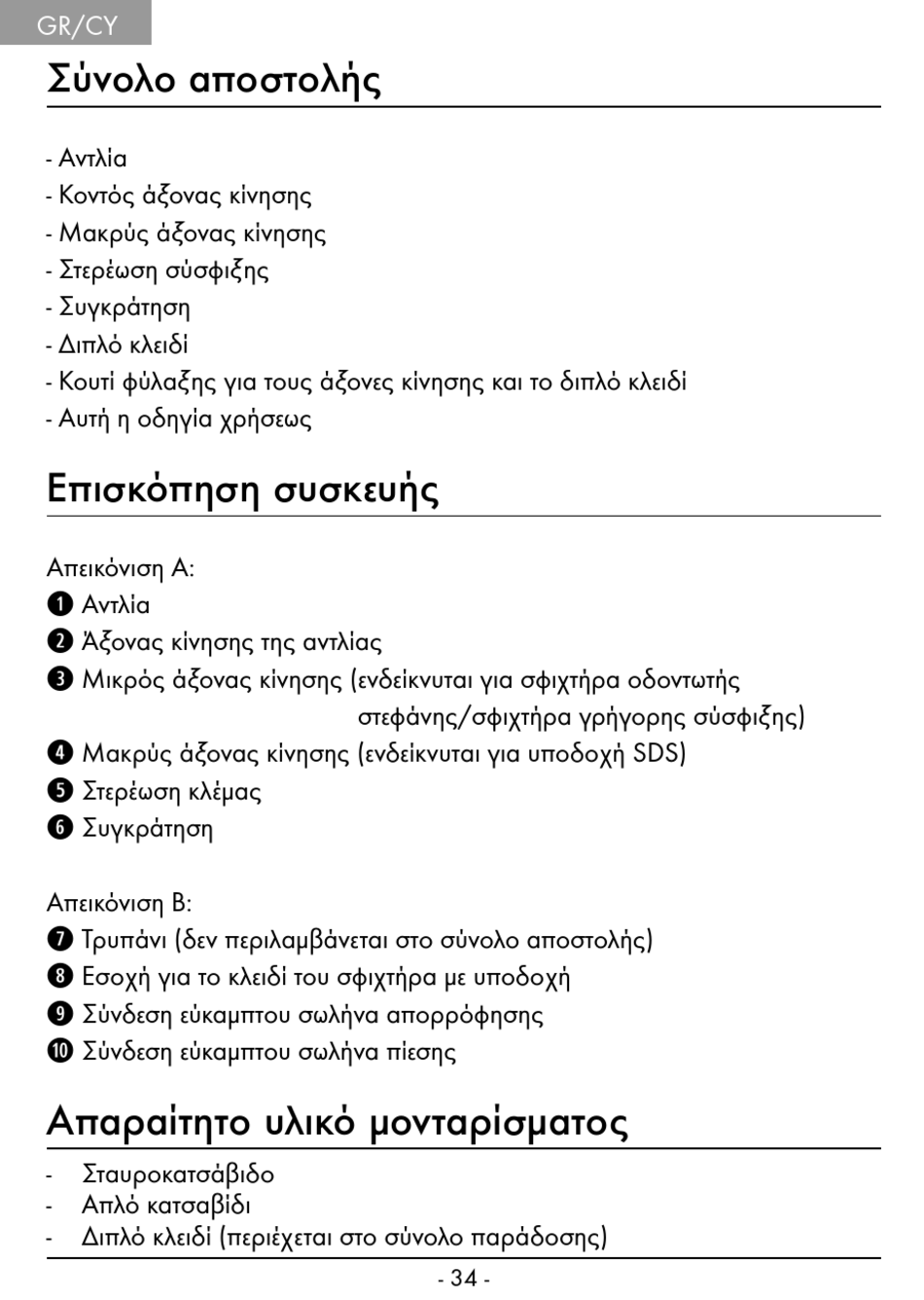

Powerfix Profi PBMP 30 A1 Bedienungsanleitung Seite 37

GR/CY
Σύνολο αποστολής
- Αντλία
- Κοντός άξονας κίνησης
- Μακρύς άξονας κίνησης
- Στερέωση σύσφιξης
- Συγκράτηση
- Διπλό κλειδί
- Κουτί φύλαξης για τους άξονες κίνησης και το διπλό κλειδί
- Αυτή η οδηγία χρήσεως
Επισκόπηση συσκευής
Απεικόνιση Α:
q Αντλία
w Άξονας κίνησης της αντλίας
e
Μικρός άξονας κίνησης (ενδείκνυται για σφιχτήρα οδοντωτής
r Μακρύς άξονας κίνησης (ενδείκνυται για υποδοχή SDS)
t Στερέωση κλέμας
y Συγκράτηση
Απεικόνιση B:
u Τρυπάνι (δεν περιλαμβάνεται στο σύνολο αποστολής)
i Εσοχή για το κλειδί του σφιχτήρα με υποδοχή
o
Σύνδεση εύκαμπτου σωλήνα απορρόφησης
a Σύνδεση εύκαμπτου σωλήνα πίεσης
Απαραίτητο υλικό μονταρίσματος
- Σταυροκατσάβιδο
- Απλό κατσαβίδι
- Διπλό κλειδί (περιέχεται στο σύνολο παράδοσης)
στεφάνης/σφιχτήρα γρήγορης σύσφιξης)
- 34 -
