Schaltet in Abhängigkeit von Sonnenaufgang
und Sonnenuntergang ein oder aus

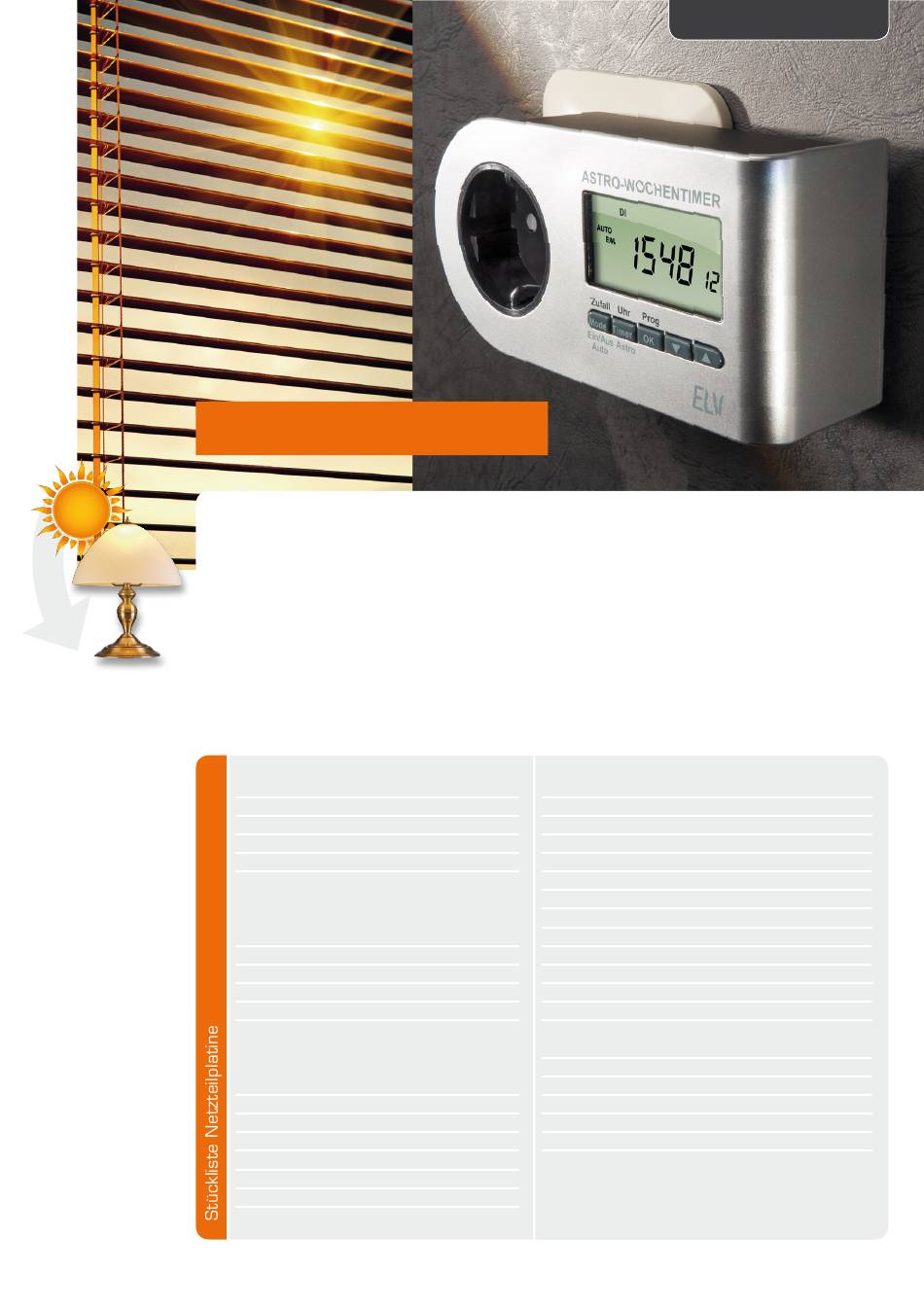

Vielseitiger Zeitschalter –
Wochentimer mit Astro-Funktion
Zeitschaltuhren gibt es wie Sand am Meer, doch der neue WTA100 hat einige Funktionen, die ihn von
anderen Zeitschaltuhren unterscheiden. Neben manuellem und Automatikbetrieb kann der mit einem
beleuchteten Display ausgestattete Timer auch noch als Ausschalttimer betrieben werden. Die Pro-
grammierung der Schaltzeiten eröffnet vielfältige Möglichkeiten, der WTA bietet eine Zufalls- und eine
Anwendungsbeispiel:
Die Sonne geht unter
Astro-Funktion – und das sogar kombiniert. Im zweiten und abschließenden Teil dieses Artikels werden
und die Tischlampe
der reichlich bebilderte Nachbau und die Erstinbetriebnahme beschrieben.
geht an.
Widerstände:
220 Ω/SMD/0603
1 kΩ/SMD/0603
1 kΩ/0,5 W/5 % Sicherungswiderstand R100
27 kΩ/1 %/SMD/0603
68 kΩ/SMD/0603
Varistor/275 V/250 mW
Kondensatoren:
10 nF/SMD/0603
22 nF/SMD/0603
100 nF/SMD/0603
2,2 µF/400 V/105 °C
10 µF/25 V
100 µF/10 V
Halbleiter:
VIPer12A/SMD
LP2950 ACZ-3.3
BC848C
LL4148
BYG20J
SM4007/SMD
ZPD9,1 V/SMD
ZPD12 V/SMD
R101
R104
R103
R102
VDR100
C101
C103
C102, C107, C108
C104, C105
C100, C106
C109
IC100
IC101
T100
D100, D107
D101, D105
D102, D103, D108, D109
D104
D106
Sonstiges:
Rundsicherung, 0,63 A, träge
Festinduktivität, 3300 µH
SMD-Induktivität, 680 µH/190 mA
Leistungsrelais, 12 V, 1x ein, 250 V/16 A
Buchsenleiste, 2x 4-polig, gerade
8 cm flexible Leitung, ST1 x 0,5 mm², schwarz
13 cm flexible Leitung, ST1 x 1,5 mm², blau
1 Gehäusedeckel, lackiert, bedruckt
1 Display-Rahmen
1 Displayscheibe, transparent
1 Lichtverteilplatte mit Heiß-Silber-Prägung, bedruckt
1 Diffusorfolie
1 Reflektorfolie, weiß
1 Tastkappenset, dunkelgrau, bedruckt und
mit Schutzlack lackiert
1 Gehäuseunterteil, bedruckt, schwarz matt
Stecker-/Steckdoseneinheit ohne Sicherungshalter
2 TORX-Kunststoffschrauben, 3,0 x 6 mm
6 TORX-Kunststoffschrauben, 3,0 x 10 mm
7 TORX-Kunststoffschrauben, 1,8 x 6 mm
4 TORX-Kunststoffschrauben, 2,2 x 8 mm
Haustechnik | 49
Haustechnik | 49
Haustechnik | 49
Teil 2
SI100
L100
L101
REL100
BU100
ELVjournal 2/2013
