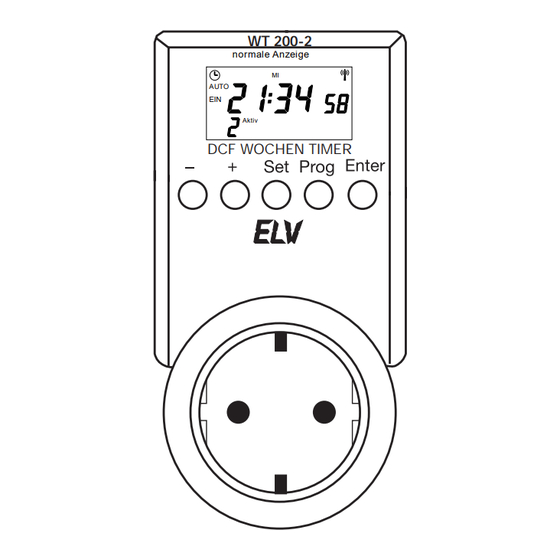

- Seite 1 Wochentimer mit DCF-Funkuhr WT 200-2 WT 200-2 normale Anzeige AUTO Aktiv DCF WOCHEN TIMER Bedienungsanleitung...
- Seite 2 2. Ausgabe Deutsch Januar 2003 Dokumentation © 2003 ELV Electronics Ltd. Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht aus- zugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet wer- den.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines ......... 4 Sicherheits- und Wartungshinweise . 5 Bedienung ........... 6 3.1. Grundmodus ........6 3.2. Count-Down-Betrieb ......7 3.3. Uhrzeiteinstellung ....... 9 3.3.1. DCF-Empfang ........9 3.3.2. Manuelle Uhrzeiteinstellung ....9 3.4. Programmierung der Schaltzeiten .. 11 3.4.1. Programmplätze aufrufen .... -
Seite 4: Allgemeines
1. Allgemeines Der Wochentimer WT 200 ermöglicht die Programmie- rung von bis zu 9 unabhängigen Programmen innerhalb eines Wochenzyklus. Dabei sind die Schaltzeiten in be- liebiger Weise aktivierbar. Die Funktionsmerkmale des WT 200: - integrierte DCF-Funkuhr für genaue Uhrzeit - Notlauffunktion der Uhr auch bei DCF-Ausfall - Integrierter Kalender (außer Schaltjahre) - Netzausfallüberbrückung (Datenerhalt) mit automati- scher Abschaltung des Displays nach 4 Stunden... -
Seite 5: Sicherheits- Und Wartungshinweise
2. Sicherheits- und Wartungshinweise - Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile. Im Fehlerfall schicken Sie das Ge- rät an unseren Service ein. - Betreiben Sie das Gerät nur in Innenräumen und ver- meiden Sie den Einfluss von Feuchtigkeit, Staub so- wie unmittelbare Sonnenbestrahlung. -
Seite 6: Bedienung
Display das Funkturmsymbol. Im Bereich links neben der Uhrzeit zeigen die Symbole „Ein”, „Aus” und „Auto” den aktuellen Schaltzustand des Timers bzw. die automatische Programmabarbeitung an. WT 200-2 Prog 9 (1) Zweizeiliges Display MO DI MI DO FR SA SO für gleichzeitige... -
Seite 7: Count-Down-Betrieb
Unterhalb der Uhrzeit wird das gerade aktive Programm darstellt. normale Anzeige AUTO Aktiv Tastenfunktionen: Die Tasten im Bedientastenfeld (2) haben im Grundmo- dus folgende Funktionen: –/+ Count-Down aktivieren / Count-Down-Zeit wäh- Manuelle Uhrzeiteinstellung (3 Sek. betätigen) Prog Programmplätze aufrufen Enter Schaltausgang manuell schalten / Betriebsmo- dus Automatik wählen 3.2. - Seite 8 schen 10 Min. und 19 Std. 50 Min. in 10-Minuten- Schritten gewählt werden, die nach der letzten Tasten- betätigung abwärts gegen Null gezählt wird. Der Count-Down-Betrieb wird wie folgt programmiert: 1. Betätigen Sie eine der Tasten „+” oder „–”. Der Timer wechselt in den Count-Down-Einstellmodus.
-
Seite 9: Uhrzeiteinstellung
Tastenfunktionen: –/+ Count Down aktivieren/Count-Down-Zeit einstellen 3.3. Uhrzeiteinstellung 3.3.1. DCF-Empfang Befindet sich der Timer im Umkreis von ca. 1500 km um Frankfurt/Main, so erfolgt stündlich automatisch eine Synchronisation der internen Uhr mit dem DCF-Zeitsen- der Mainflingen, sodass stets eine genaue Uhrzeit zur Verfügung steht. - Seite 10 Die Uhrzeit wird wie folgt eingestellt: 1. Betätigen Sie für ca. 3 Sek. die Taste „Set”. Die Stundenanzeige beginnt zu blinken. 2. Mittels der Tasten „+” und „–” wird nun die aktuelle Stunde eingestellt. Dabei wird die Sekundenanzeige automatisch auf „00” gesetzt. 3.
-
Seite 11: Programmierung Der Schaltzeiten
3.4. Programmierung der Schaltzeiten 3.4.1. Programmplätze aufrufen Durch Betätigen der Tas- Prog 8 Zufall te „Prog” lassen sich nacheinander die einzel- MI DO FR SA SO nen Programme 1-9 auf- rufen. Nach Programm- platz 9 erfolgt die Rück- Aktiv schaltung zum Grund- Zufall modus. - Seite 12 Zeile) sowie die Ausschaltzeit des aktuellen Programms (unten rechts) an. Oben in der Wochentagszeile werden zudem die zuge- hörigen Wochentage angezeigt. Die obere Balkenanzei- ge markiert die Wochentage der Einschaltzeit, die unte- re die der Ausschaltzeit. Rechts neben der Programmnummer wird der Pro- grammstatus angezeigt: - Aktiv, das Programm wird ausgeführt - Aktiv + Zufall, Zufallsgenerator im Bereich des Pro-...
-
Seite 13: Schaltzeiten Programmieren
3.4.2. Schaltzeiten programmieren Die Schaltzeiten werden wie folgt programmiert: 1. Mit der Taste „Prog” das gewünschte Programm auswählen. 2. Betätigen Sie dann für ca. 3 Sek. die Taste „Set”. Die Stundenanzeige der Einschaltzeit beginnt zu blin- ken. 3. Mittels der Tasten „+” und „–” wird nun die Stunde für die Einschaltzeit eingestellt. - Seite 14 Einschaltzeit beschrieben. Der einzige Unterschied besteht in der Markierung des Aktivierungsstatus als Balken unterhalb des Wochentags. 9. Abschließend wird die Taste „Set” nochmals betä- tigt und das Gerät kehrt zur Programmplatzanzeige zurück. Um die Programme auszuführen, muss sich der Timer im Betriebsmodus „Auto” befinden. Bei Anwahl der Count-Down-Funktion wird ein gerade laufendes Programm unterbrochen und erst nach Ab- lauf der Count-Down-Zeit wieder aufgenommen.
-
Seite 15: Schaltausgang Manuell Schalten/Betriebsmodus „Auto" Wählen
3.5. Schaltausgang manuell schalten/Betriebsmo- dus „Auto” wählen Jedes Betätigen der Taste „Enter” im Grundmodus ändert den Betriebsmode in der Reihenfolge Auto-Ein- Aus. Im Mode „Auto” werden die programmierten Program- me abgearbeitet. Im Mode „Ein” wird unabhängig von einer anderen Programmierung der Schaltausgang dauernd einge- schaltet. -
Seite 16: Kurzanleitung
Kurzanleitung WT 200 1. Manuelles Schalten: (Grundmodus) Enter Ein, Aus, Auto (Programmabarbeitung) 2. Uhrzeiteinstellung manuell: (Grundmodus) 3 Sek. betätigen, Stundenanzeige blinkt zwischen Stunden, Minuten und Wochentag umschalten, Rückschaltung in den Grundmodus Einstellungen vornehmen 3. Programmierung der Schaltzeiten: (Grundmodus) Prog Programmplatz aufrufen Enter Programmstatus Aktiv, Aktiv + Zufall, Inaktiv wählen 3 Sek.
