- Seite 1 Wochentimer mit DCF-Funkuhr WT 200 WT 200 DCF WOCHEN TIMER Bedienungsanleitung...
- Seite 2 2. Ausgabe Deutsch, August 2008 Dokumentation © 1998 ELV Asia Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verar- beitet werden.
-
Seite 3: Inhaltsverzeichnis
Uhrzeiteinstellung ........8 3.3.1. DCF-Empfang ..........8 3.3.2. Manuelle Uhrzeiteinstellung ......9 3.4. Programmierung der Schaltzeiten ....10 3.4.1. Programmplätze aufrufen ......10 3.4.2. Schaltzeiten programmieren .....12 3.5. Schaltausgang manuell schalten/ Betriebsmodus „Auto” wählen ....14 Reset ............15 Technische Daten ........15 Entsorgungshinweis ........15 Kurzanleitung WT 200 ........16... -
Seite 4: Allgemeines
1. Allgemeines Der Wochentimer WT 200 ermöglicht die Programmie- rung von bis zu 9 unabhängigen Programmen inner- halb eines Wochenzyklus. Dabei sind die Schaltzeiten in beliebiger Weise aktivierbar. Die Funktionsmerkmale des WT 200: - integrierte DCF-Funkuhr für genaue Uhrzeit - Notlauffunktion der Uhr auch bei DCF-Ausfall - Integrierter Kalender (außer Schaltjahre) -
Seite 5: Sicherheits- Und Wartungshinweise
2. Sicherheits- und Wartungshinweise - Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an unseren Service ein. - Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluß von Feuchtigkeit, Staub sowie unmittelbare Sonnenbestrahlung. -
Seite 6: Bedienung

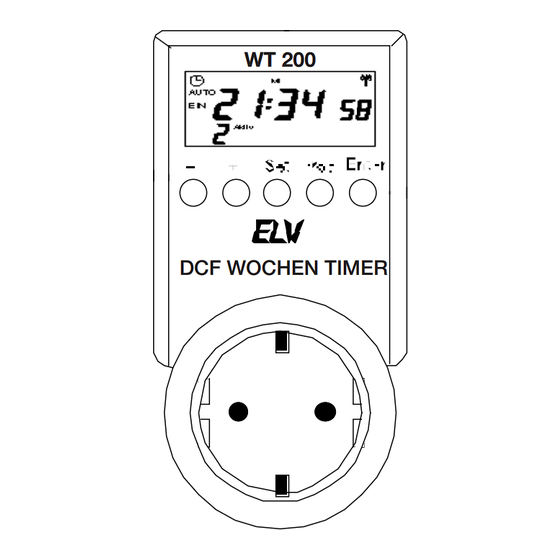

WT 200 (1) Zweizeiliges Dis- play für gleichzeitige Anzeige von Ein- und Ausschaltzeit (2) Bedientastenfeld DCF WOCHEN TIMER (3) Steckdose für Verbraucher bis 3600 VA (16 A) 3. Bedienung 3.1. Grundmodus Displayfunktionen: Im Grundmodus, dargestellt durch das Uhrensymbol oben links im Display... -
Seite 7: Count-Down-Betrieb
Im Bereich links neben der Uhrzeit zeigen die Symbole „Ein”, „Aus” und „Auto” den aktuellen Schaltzustand des Timers bzw. die automatische Programmabar- beitung an. Unterhalb der Uhrzeit wird das gerade aktive Pro- gramm darstellt. Tastenfunktionen: Die Tasten im Bedientastenfeld (2) haben im Grund- modus folgende Funktionen: –/+ Count-Down aktivieren /... - Seite 8 1. Betätigen Sie eine der Tasten „+” oder „–”. Der Timer wechselt in den Count-Down-Einstellmod us. Der Schaltausgang ist aktiviert. 2. Bei wiederholtem Betätigen der Tasten „+” oder „–” wird jeweils die Count-Down-Zeit um 10 Minuten herauf- oder herabgezählt. 3. Will man längere Zeiten einstellen, hält man die je- weilige Taste „+”...
-
Seite 9: Uhrzeiteinstellung
3.3. Uhrzeiteinstellung 3.3.1. DCF-Empfang Befindet sich der Timer im Umkreis von ca. 1500 km um Frankfurt/Main, so erfolgt stündlich automatisch eine Synchronisation der internen Uhr mit dem DCF- Zeitsender Mainflingen, so daß stets eine genaue Uhrzeit zur Verfügung steht. Dieses wird durch das Funkturmsymbol oben rechts im Display angezeigt. - Seite 10 2. Mittels der Tasten „+” und „–” wird nun die aktuelle Stunde eingestellt. Dabei wird die Sekundenanzeige automatisch auf „00” gesetzt. 3. Betätigen Sie nun nochmals die Taste „Set”. Die Minutenanzeige beginnt zu blinken. 4. Mittels der Tasten „+” und „–” wird nun die aktuelle Minute eingestellt.
-
Seite 11: Programmierung Der Schaltzeiten
3.4. Programmierung der Schaltzeiten 3.4.1. Programmplätze aufrufen Durch Betätigen der Taste „Prog” lassen sich nacheinander die ein- zelnen Programme 1-9 aufrufen. Nach Programmplatz 9 erfolgt die Rückschaltung zum Grundmodus. Jedes Betätigen der Taste „Enter” ändert den Programm- Status in der Reihenfolge Aktiv-Zufall-Inaktiv. Im Mode „Aktiv”... -
Seite 12: Schaltzeiten Programmieren
dem die zugehörigen Wochentage angezeigt. Die obere Balkenanzeige markiert die Wochentage der Einschaltzeit, die untere die der Ausschaltzeit. Rechts neben der Programmnummer wird der Pro- grammstatus angezeigt: - Aktiv, das Programm wird ausgeführt - Aktiv + Zufall, Zufallsgenerator im Bereich des Pro- gramms (s. - Seite 13 4. Betätigen Sie nun nochmals die Taste „Set”. Die Minutenanzeige der Einschaltzeit beginnt zu blin- ken. 5. Mittels der Tasten „+” und „–” wird nun die Ein- schalt- Minute eingestellt. 6. Nach einem weiteren Betätigen der Taste „Set” beginnt die Wochentagsanzeige zu blinken. 7.
-
Seite 14: Schaltausgang Manuell Schalten/Betriebsmodus „Auto" Wählen
Um die Programme auszuführen, muß sich der Timer im Betriebsmodus „Auto” befinden. Bei Anwahl der Count-Down-Funktion wird ein gerade laufendes Programm unterbrochen und erst nach Ab- lauf der Count-Down-Zeit wieder aufgenommen. Achtung! Wird ca. 15 Sekunden keine Taste gedrückt, so wird dieser Einstellmode automatisch verlassen und die Uhr kehrt automatisch in den Grundmodus zurück. -
Seite 15: Reset
Im Mode „Ein” wird unabhängig von einer anderen Programmierung der Schaltausgang dauernd ein- geschaltet. Im Mode „Aus” wird der Schaltausgang unabhängig von einer Programmierung dauernd ausgeschaltet. 4. Reset Achtung, bei einem Reset werden alle gespeicherten Daten gelöscht! Zum Zurücksetzen (Reset) den Timer bei gleichzeitig gedrückter „–”, „Set”, und „Enter”-Taste in eine Netz- steckdose stecken. -
Seite 16: Kurzanleitung Wt 200
Kurzanleitung WT 200 1. Manuelles Schalten: (Grundmodus) Enter Ein, Aus, Auto (Programmabarbeitung) 2. Uhrzeiteinstellung manuell: (Grundmodus) 3 Sek. betätigen, Stundenanzeige blinkt zwischen Stunden, Minuten und Wochentag umschalten, Rückschaltung den Grundmodus Einstellungen vornehmen 3. Programmierung der Schaltzeiten: (Grundmodus) Prog Programmplatz aufrufen Enter Programmstatus Aktiv, Aktiv + Zufall, Inaktiv wählen...
