- Seite 1 Funk-Timer FS20 ZE Ebene AKTIV Ebene <-Timer Uhr -> Prog FS20 ZE Bedienungsanleitung Elektronik AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
- Seite 2 1. Ausgabe Deutsch 5/2002 Dokumentation © 2002 ELV Asia Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Zufallsprogramm vorzeitig verlassen ..14 6.5. Timerfunktion von Empfängern programmieren ........... 14 Das FS20-Adress-System ......15 Einordnung des FS20 ZE in das Adress-System ........... 17 6.1. Setup - Hauscode und Adressen einstellen 18 6.1.1. Setup ............18 6.1.2. Zuweisung von Funktionsgruppen/ Masteradressen .......... -
Seite 4: Allgemeines
1. Allgemeines Mit dem Funk-Timer FS20 ZE haben sie einen einfach zu handhabenden, weitreichenden und vielfältig nutz- baren Fernsteuersender für die Komponenten des ELV FS20-Funkfernschaltsystems erworben. Er kann bis zu 4 Geräte fernsteuern. Durch umfangreiche Codierungs- und Adresszuwei- sungsmöglichkeiten ist die Datenübertragung innerhalb des FS20-Sendesystems sehr sicher und es können... -
Seite 5: Bestimmungsgemäßer Gebrauch
Hinweise zum bestimmungsgemäßen Ge- brauch des Gerätes. Bestimmungsgemäßer Gebrauch Der Funk-Timer FS20 ZE ist für das zeitgesteuerte oder manuelle Fernschalten von Lasten entsprechend den technischen Daten der gesteuerten Empfangsgeräte be- stimmt. Für die Folgen nicht bestimmungsgemäßen Gebrauchs übernimmt der Hersteller keine Haftung,... -
Seite 6: Inbetriebnahme
3. Inbetriebnahme 3.1. Batterien einlegen/wechseln Öffnen Sie das Batteriefach am Boden des Anzeigege- rätes durch leichtes Eindrücken und Aufschieben in Pfeilrichtung (siehe folgende Skizze). Legen Sie drei 1,5-V-Mignonzellen (AA, Alkaline-Typ) entsprechend der Polaritätsmarkierung (siehe folgende Skizze bzw. Markierung im Batteriefach) in das Batterie- fach ein und schließen Sie das Batteriefach wieder. -
Seite 7: Bedien- Und Anzeigeelemente

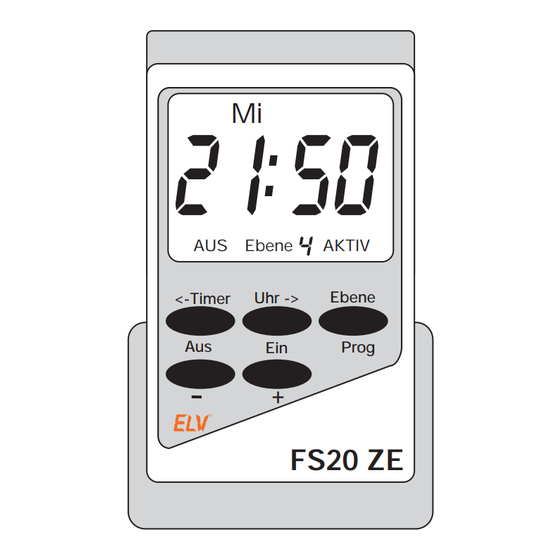

3.2. Bedien- und Anzeigeelemente Beispielanzeige: Uhrzeit, Programm für Gerät 4 aktiv, Gerät aus Wochentag Zeitanzeige Ausgewähltes Gerät Ebene AKTIV Aktivanzeige Programm Schaltstatus Ebene <-Timer Uhr -> Prog Bedientastenfeld Batteriefach Bedientasten-Grundfunktionen: Ein/+: Gerät ein bzw. hochdimmen (länger als 0,4 s drücken) Aus/–: Gerät aus bzw. -
Seite 8: Bedienung
4. Bedienung Bitte beachten! Die Komponenten des FS20-Systems reagieren im Aus- lieferungszustand nicht auf Fernbedienbefehle. Sie müssen entsprechend der Anleitung des jeweiligen Schaltgerätes zuerst adressiert werden. Vor der jeweiligen Adressierung ist mit der Taste „Ebe- ne/Prog” ein Kanal (1...4) für das zu steuernde Gerät auszuwählen. -
Seite 9: Allgemeiner Bedienhinweis
Allgemeiner Bedienhinweis Durch Festhalten der Tasten „Ein/+” und „Aus/–” in den Programmiermodi erfolgt ein automatisches Weiterzäh- len der einzustellenden Stellen. Eine Programmierebene wird automatisch nach einer Minute ohne Tastendruck verlassen. Damit eine Schaltzeit ausgeführt wird, muss sie auf „Aktiv” oder „Zufall” eingestellt sein. Zusätzlich muss der Timer des zugeordneten Gerätes aktiv sein (Anzeige „Aktiv”... -
Seite 10: Uhrzeit Einstellen
Sie können die FS20-Komponenten nun bereits in ihren Grundfunktionen programmieren und bedie- nen. Um die Timer-Funktion des FS20 ZE zu nutzen, lesen Sie bitte auch die Abschnitte 4.3. und 4.4. Um die Timer-Programmierung von Empfängern durchführen zu können, lesen Sie bitte auch den Punkt 4.5. -
Seite 11: Schaltzeiten Programmieren, Zufallsfunktion
4.3. Schaltzeiten programmieren, Zufallsfunktion - Taste „Ebene/Prog” länger als 3 s betätigen. Es erscheint die Einstellung für die erste Einschaltzeit (EIN/Prog.Nr. I). Die Anzeige „INAKTIV” blinkt. - Mit den Tasten „+/Ein” bzw. „–/Aus” wird der Aktivi- tätsstatus für das Programm 1 eingestellt (Aktiv, Inak- tiv, Zufall). - Seite 12 Mo Di Do Fr Prog.Nr. AKTIV - Ein nochmaliges Betätigen der Taste „Uhr –>” führt zur Ebeneneinstellung, also der Auswahl, welchem Gerät dieses Programm zugeordnet werden soll. Die Ziffer hinter „Ebene” blinkt. Mit den Tasten „+/Ein” bzw. „–/Aus” stellt man das gewünschte Gerät (1 bis 4) ein.
-
Seite 13: Manueller Eingriff
Durch Betätigen der Taste „Ebene/Prog” für länger als 3 s den Programmiermodus verlassen. Bei Verlassen des Programmiermodus werden auto- matisch alle 4 Timer (Gerät 1 bis 4) aktiviert und die programmierten Schaltprogramme ausgeführt. 4.4. Manueller Eingriff Das angesteuerte Gerät kann nach Anwahl der richtigen Gerätenummer über die Taste „Ebene/Prog”... -
Seite 14: Zufallsprogramm Vorzeitig Verlassen
Uhrzeit oder Schaltzeit vorzeitig verlassen. 4.5. Timerfunktion von Empfängern programmieren Um die Timerfunktion eines Empfängers zu program- mieren, ist am FS20 ZE zuerst das entsprechende Gerät auszuwählen (Taste „Ebene/Prog”). Nun sind die „Ein”- und „Aus”-Taste kurz (weniger als 5 s) gleichzeitig zu drücken. -
Seite 15: Das Fs20-Adress-System
5. Das FS20-Adress-System Innerhalb eines Hauscodes lassen sich 256 verschie- dene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funk- tionsgruppen-Adressen, 15 lokalen Master-Adressen und einer globalen Master-Adresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. - Seite 16 Lokale Masteradressen Mehrere Empfänger werden räumlich als eine Einheit definiert und über die lokale Masteradresse angesteu- ert. Werden beispielsweise alle Empfänger in einem Raum jeweils einer lokalen Masteradresse zugewiesen, so kann man beim Verlassen eines Raumes mit nur ei- nem Tastendruck alle Verbraucher in diesem Raum aus- schalten.
-
Seite 17: Einordnung Des Fs20 Ze In Das Adress-System
Hauscode Der Hauscode ermöglicht den Betrieb mehrerer gleicher Funksysteme nebeneinander. 6. Einordnung des FS20 ZE in das Adress-System Für die Kanal-Codierung der Sender des FS20-Systems werden der Hauscode, eine Adressgruppe und eine Un- teradresse verwendet. Die Adresse eines Kanals setzt sich aus der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse zusam- men. -
Seite 18: Setup - Hauscode Und Adressen Einstellen
Allgemeine Bedienhinweise Durch Festhalten der Tasten „Ein/+” und „Aus/–” in den Programmiermodi erfolgt ein automatisches Weiterzäh- len der einzustellenden Stellen. Mit den Tasten „← Timer” und „Uhr →” kann jederzeit die gerade editierbare Stelle (blinkt) geändert und auch durch mehrfaches Betätigen zwischen den einzelnen Menüpunkten gewechselt werden. - Seite 19 wünschten Wert ein. Dieser muss zwischen 1 und 4 liegen. - Ist die erste Hälfte des 8-stelligen Codes eingegeben, gelangen Sie durch wiederholtes Betätigen der Taste „Uhr –>” zur Anzeige der zweiten Hälfte des Codes (im Display erscheint „HC” und „2”). - Geben Sie hier die restlichen vier Stellen des Hausco- des wie oben beschrieben ein.
-
Seite 20: Zuweisung Von Funktionsgruppen/Masteradressen
- Wenn bestimmte Einstellungen nicht geändert zu wer- den brauchen, kann durch kurzes Betätigen der „Ebe- ne/Prog”-Taste sofort zur nächsten Einstellung ge- wechselt werden, statt mit der Taste „Uhr –>” den Anzeigebereich zu durchwandern. - Abschließend erfolgt durch Betätigen der Taste „Ebe- ne/Prog”... -
Seite 21: Beispiel Für Adressen-Zuordnung
halb der eingestellten Adressgruppe. Alle Empfänger, die mit dieser lokalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. Globaler Master Werden sowohl Adressgruppe als auch Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen Masters. Alle Empfänger, die mit dieser globalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. - Seite 22 Insgesamt sind pro Adressgruppe folgende 15 Unter- adressen möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Im Beispiel ist die Markise auf die Einzeladresse 1211 programmiert, die sich aus der Adressgruppe 12 und deren Unteradresse 11 zusammensetzt.
-
Seite 23: Batteriewechsel
Allen Lampen im Haus sind des Weiteren über die glo- bale Masteradresse 4444 steuerbar. Die Markise wurde nicht auf diese Adresse programmiert und ist deshalb nur über ihre Einzeladresse ansprechbar. Die Deckenlampen in allen Räumen sind zusätzlich zu einer Funktionsgruppe zusammengefasst und somit auch gemeinsam steuerbar. -
Seite 24: Zusätzliche Hinweise
8. Zusätzliche Hinweise Reichweiten und Störungen, Repeater - Das FS20-System arbeitet im 868-MHz-Bereich, der auch von anderen Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkun- gen des Betriebs und der Reichweite kommen. - Die angegebene Reichweite von bis zu 100 m ist die Freifeldreichweite, d.h. - Seite 25 - Breitbandstörungen in städtischen Gebieten können Pegel erreichen, die den Signal-Rauschabstand ver- kleinern, wodurch sich die Reichweite verringert. - Mangelhaft abgeschirmte PCs können in den Emp- fänger einstrahlen und die Reichweite verringern. Bitte beachten! Positionieren Sie nicht mehrere Funkempfänger unmit- telbar nebeneinander, da diese sich gegenseitig beein- flussen können (Mindestabstand 0,2 m, wir empfehlen 0,5 m oder mehr).
-
Seite 26: Technische Daten
9. Technische Daten Datenübertragung per Funk: ....868,35 MHz Modulationsart: ............AM Freifeld-Reichweite: .......... 100 m Abmessungen (BxHxT): ....81 x 130 x 65 mm Spannungsversorgung: ..4,5 V (3 x Mignon, 1,5 V) Eine Konformitätserklärung zur Übereinstimmung des Gerätes mit europäischen Richtlinien liegt bei. - Seite 28 Elektronik AG · PF 1000 D-26787 Leer · Telefon 0491/6008-88 · Telefax 0491/6008-244...
