BESTILLINGSSKEMA:
Type Indgang Udgang
2204 0...20 mA : A Speciel
4...20 mA : B 0...20 mA
0...1 V : C 4... 20 mA
0,2...1 V : D 0...5 mA
0...10 V : E 0...1 V
2...10 V : F 0,2...1 V
Speciel : X 0...10 V
2...10 V

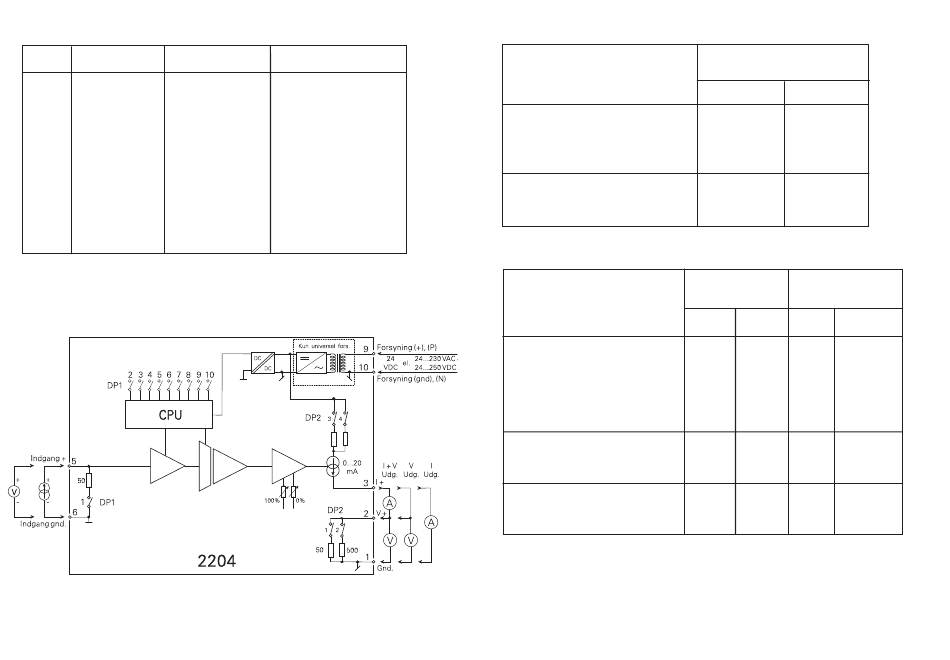

BLOKDIAGRAM:
10
Forsyning
: 0 24 VDC : D
: 1 24...230 VAC & : P
: 2 24...250 VDC
: 3
: 4
: 5
: 6
: 7
PROGRAMMERINGSSKEMA:
INDGANGS-
PROGRAMMERING
0...5 mA
0...20 mA
0...1 V
0...2,5 V
0...10 V
Ved 20% offset på indgang,
indstil DP1 SW5 til ON
f.eks. indgang 4...20 mA
UDGANGS-
PROGRAMMERING
0...5 mA
0...20 mA
0...5 mA / 0...250 mV
0...20 mA / 0...1 V
0...5 mA / 0...2,5 V
0...20 mA / 0...10 V
Ved 20% offset på udgang,
indstil DP1 SW9 til ON
f.eks. udgang 4...20 mA
Ved reverseret udgang
indstil DP1, SW10 til ON
f.eks. udgang 20...4 mA
Bemærk: Ved andre span end ovennævnte har DP1 og DP2 en
anderledes indstilling, som gælder for det leverede specialområde.
DP1 (10-polet)
SW 1, 2, 3, 4, 5
SW ON SW OFF
1, 3 2, 4, 5
1, 4 2, 3, 5
2, 3 1, 4, 5
2, 4 1, 3, 5
2, 3, 4 1, 5
1, 4, 5 2, 3
DP2 (4-polet) DP1 (10-polet)
SW 1 - 4 SW 6, 7, 8, 9, 10
SW ON SW OFF ON OFF
4 1, 2, 3 7 6, 8, 9, 10
3 1, 2, 4 8 6, 7, 9, 10
1, 4 2, 3 6 7, 8, 9, 10
1, 3 2, 4 6, 7 8, 9, 10
2, 4 1, 3 6, 8 7, 9, 10
2, 3 1, 4 6, 7, 8 9, 10
3 1, 2, 4 8, 9 6, 7, 10
3 1, 2, 4 8, 9,10 6, 7
