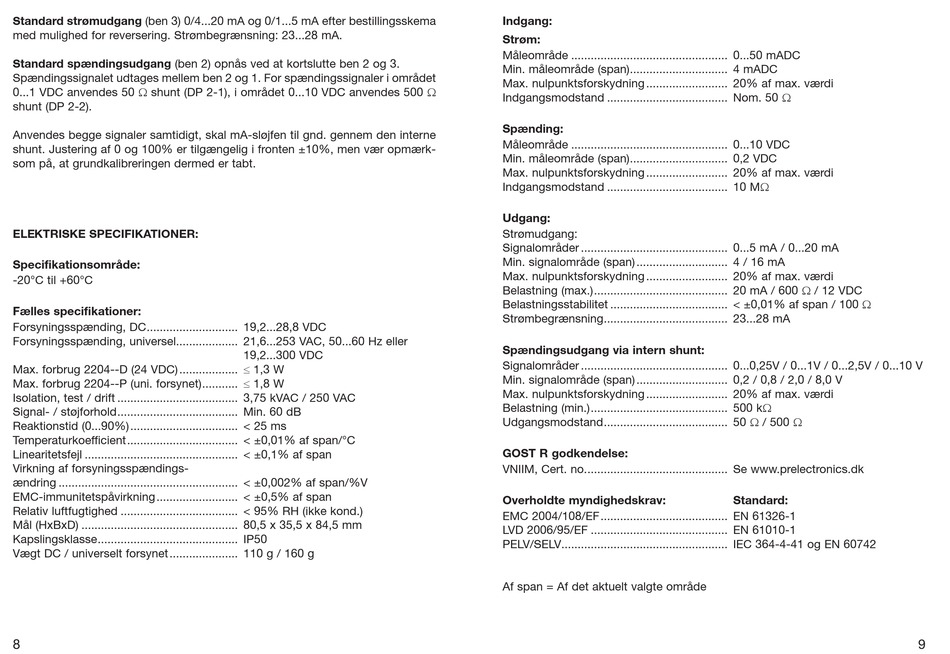

PR electronics 2204 Bedienungsanleitung Seite 6

Standard strømudgang (ben 3) 0/4...20 mA og 0/1...5 mA efter bestillingsskema
med mulighed for reversering. Strømbegrænsning: 23...28 mA.
Standard spændingsudgang (ben 2) opnås ved at kortslutte ben 2 og 3.
Spændingssignalet udtages mellem ben 2 og 1. For spændingssignaler i området
0...1 VDC anvendes 50  shunt (DP 2-1), i området 0...10 VDC anvendes 500 
shunt (DP 2-2).
Anvendes begge signaler samtidigt, skal mA-sløjfen til gnd. gennem den interne
shunt. Justering af 0 og 100% er tilgængelig i fronten ±10%, men vær opmærk-
som på, at grundkalibreringen dermed er tabt.
ELEKTRISKE SPECIFIKATIONER:
Specifikationsområde:
-20°C til +60°C
Fælles specifikationer:
Forsyningsspænding, DC ............................ 19,2...28,8 VDC
Forsyningsspænding, universel ................... 21,6...253 VAC, 50...60 Hz eller
Max. forbrug 2204--D (24 VDC) ..................  1,3 W
Max. forbrug 2204--P (uni. forsynet) ...........  1,8 W
Isolation, test / drift ..................................... 3,75 kVAC / 250 VAC
Signal- / støjforhold ..................................... Min. 60 dB
Reaktionstid (0...90%) ................................. < 25 ms
Temperaturkoefficient .................................. < ±0,01% af span/°C
Linearitetsfejl ............................................... < ±0,1% af span
Virkning af forsyningsspændings-
ændring ....................................................... < ±0,002% af span/%V
EMC-immunitetspåvirkning ......................... < ±0,5% af span
Relativ luftfugtighed .................................... < 95% RH (ikke kond.)
Mål (HxBxD) ................................................ 80,5 x 35,5 x 84,5 mm
Kapslingsklasse ........................................... IP50
Vægt DC / universelt forsynet ..................... 110 g / 160 g
8
19,2...300 VDC
Indgang:
Strøm:
Måleområde ................................................ 0...50 mADC
Min. måleområde (span) .............................. 4 mADC
Max. nulpunktsforskydning ......................... 20% af max. værdi
Indgangsmodstand ..................................... Nom. 50 
Spænding:
Måleområde ................................................ 0...10 VDC
Min. måleområde (span) .............................. 0,2 VDC
Max. nulpunktsforskydning ......................... 20% af max. værdi
Indgangsmodstand ..................................... 10 M
Udgang:
Strømudgang:
Signalområder ............................................. 0...5 mA / 0...20 mA
Min. signalområde (span) ............................ 4 / 16 mA
Max. nulpunktsforskydning ......................... 20% af max. værdi
Belastning (max.) ......................................... 20 mA / 600  / 12 VDC
Belastningsstabilitet .................................... < ±0,01% af span / 100
Strømbegrænsning ...................................... 23...28 mA
Spændingsudgang via intern shunt:
Signalområder ............................................. 0...0,25V / 0...1V / 0...2,5V / 0...10 V
Min. signalområde (span) ............................ 0,2 / 0,8 / 2,0 / 8,0 V
Max. nulpunktsforskydning ......................... 20% af max. værdi
Belastning (min.) .......................................... 500 k
Udgangsmodstand ...................................... 50  / 500 
GOST R godkendelse:
VNIIM, Cert. no. ........................................... Se www.prelectronics.dk
Overholdte myndighedskrav:
EMC 2004/108/EF ....................................... EN 61326-1
LVD 2006/95/EF .......................................... EN 61010-1
PELV/SELV ................................................... IEC 364-4-41 og EN 60742
Af span = Af det aktuelt valgte område
Standard:
