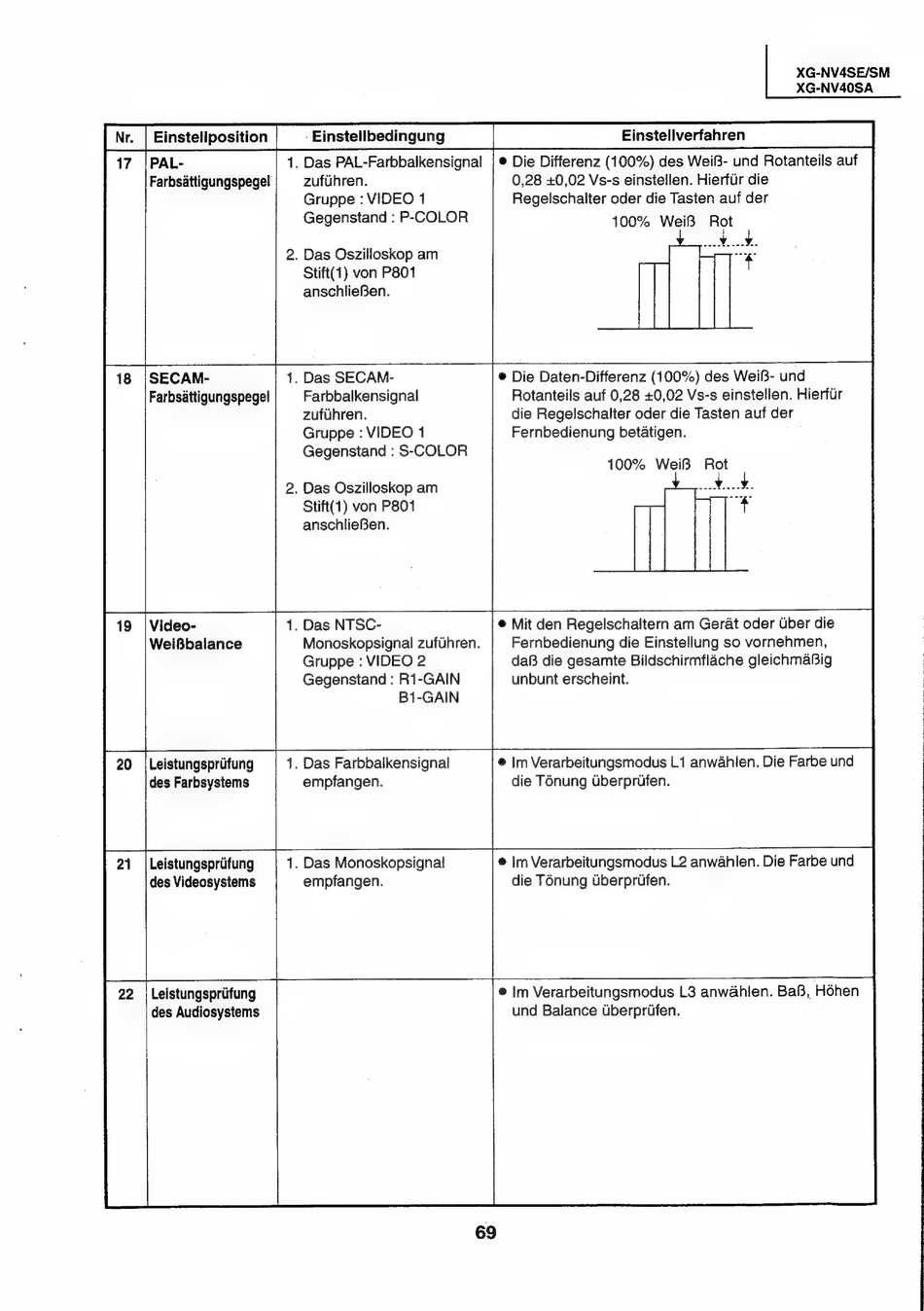

XG-NV4SE/SM
XG-NV40SA
| Nr. | Einstellposition
Einstellbedingung
Einstellverfahren
17
|PAL-
1. Das PAL-Farbbalkensignal | @ Die Differenz (100%) des WeiB- und Rotanteils auf
Farbsattigungspegel
zuftihren.
0,28 +0,02 Vs-s einstellen. Hierfiir die
Gruppe : VIDEO 1
Regelschalter oder die Tasten auf der
Gegenstand : P-COLOR
100%
WeiB
Rot
¥
. Das Oszilloskop am
Stift(1) von P801
anschlieBen.
. Das SECAM-
Farbbalkensignal
zufthren.
Gruppe : VIDEO 1
Gegenstand : S-COLOR
® Die Daten-Differenz (100%) des Wei- und
Rotanteils auf 0,28 +0,02 Vs-s einstellen. Hierfur
die Regelschalter oder die Tasten auf der
Fernbedienung betatigen.
SECAN-
Farbsattigungspegel
100%
Weil3
ge
2. Das Oszilloskop am
Stift(1) von P801
anschlieBen.
. Das NTSC-
Monoskopsignal zufthren.
Gruppe : VIDEO 2
Gegenstand : R1-GAIN
B1-GAIN
© Mit den Regelschaltern am Gerat oder Uber die
Fernbedienung die Einstellung so vornehmen,
daB die gesamte Bildschirmflache gleichmaBig
unbunt erscheint.
Video-
WeiBbalance
© |m Verarbeitungsmodus L1 anwahlen. Die Farbe und
die Ténung dberprifen.
. Das Farbbalkensignal
empfangen.
Leistungspriifung
des Farbsystems
® Im Verarbeitungsmodus L2 anwahlen. Die Farbe und
die Ténung Uberprifen.
. Das Monoskopsignal
empfangen.
Leistungspriifung
des Videosystems
© Im Verarbeitungsmodus L3 anwahlen. BaB, Hohen
und Balance Uberpriifen.
Leistungspriifung
des Audiosystems
69
