5. Ausführung und Einbau
Das Gerät wird im Kunststoff-Steckgehäuse zum Einbau in Schaltschränken geliefert. Das
Gehäuse ist ausgelegt zur Schnellbefestigung mit Federrastung für die Norm-Tragschiene
35 mm und zur Schraubbefestigung auf einer Montageplatte.
Wird der SMLC2 in Umgebungen mit erhöhter Vibrationsexposition eingesetzt
(z.B. Marine), so ist der feste Einbau auf der Montageplatte zu verwenden.
Info

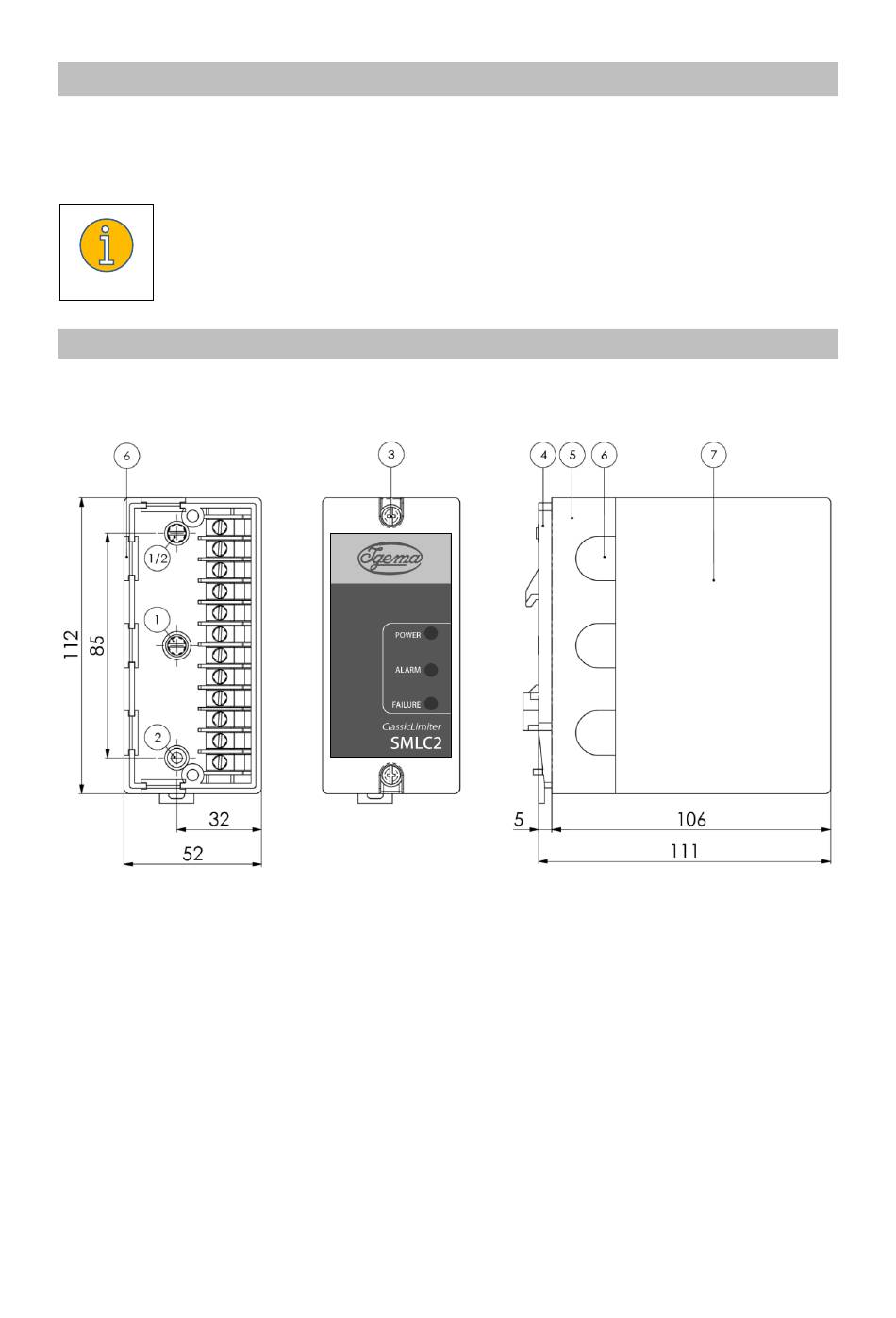

5.1 Einbaumaße und -bezeichnungen
Stecksockel
mit Anschlussklemmen
1
Schrauben für Schnellbefestigung mit Federrastung
2
Bohrungen, ø 4,3 mm, für direkten Einbau auf der Montageplatte
3
Befestigungsschrauben
4
Schnellbefestigung mit Federrastung
5
Stecksockel
6
Kabeldurchführungen
7
Kunststoff-Steckgehäuse mit Elektronik
1
Schrauben für Schnellbefestigung mit Federrastung
2
Bohrungen, ø 4,3 mm, für direkten Einbau auf der Montageplatte
3
Befestigungsschrauben
4
Schnellbefestigung mit Federrastung
5
Stecksockel
6
Kabeldurchführungen
7
Kunststoff-Steckgehäuse mit Elektronik
12
Frontansicht
Seitenansicht
