Konig & Meyer Ring Lock Anleitung Seite 2

19674 Boxenschrägsteller »Ring Lock«
BENUTZERHINWEISE / FUNKTIONEN
2. Änderung der Lautsprecherposition
- Zunächst Festsitz der Box auf dem Schrägsteller sicherstellen: ggf. Sicherungsring nachziehen (CLOSE) (8).
2.a. Neigung des Lautsprechers
- Obere Klemmschraube (9) etwas lösen -nicht herausschrauben-.
- Lautsprecher verdrehen bis die gewünschte Neigung (= 0-15°) erreicht ist.
- Obere Klemmschraube (9) wieder fest anziehen.
- Durch die jetzt erfolgte Veränderung der Vornüber-Neigung ergibt sich auch eine Seiten-Neigung der Box.
- Diese kann korrigiert werden:
- Spreizdorn lösen (Sicherungsring drehen in Richtung OPEN) (10) und Lautsprecher in gerade Stellung drehen.
- Sicherungsring wieder fest anziehen (Richtung CLOSE) (8).
2.b. Richtung des Lautsprechers
- Untere Klemmschraube (11) etwas lösen -nicht herausschrauben-.
- Lautsprecher verdrehen bis die gewünschte Richtung erreicht ist.
- Untere Klemmschraube (11) wieder fest anziehen.
3. Abmessungen

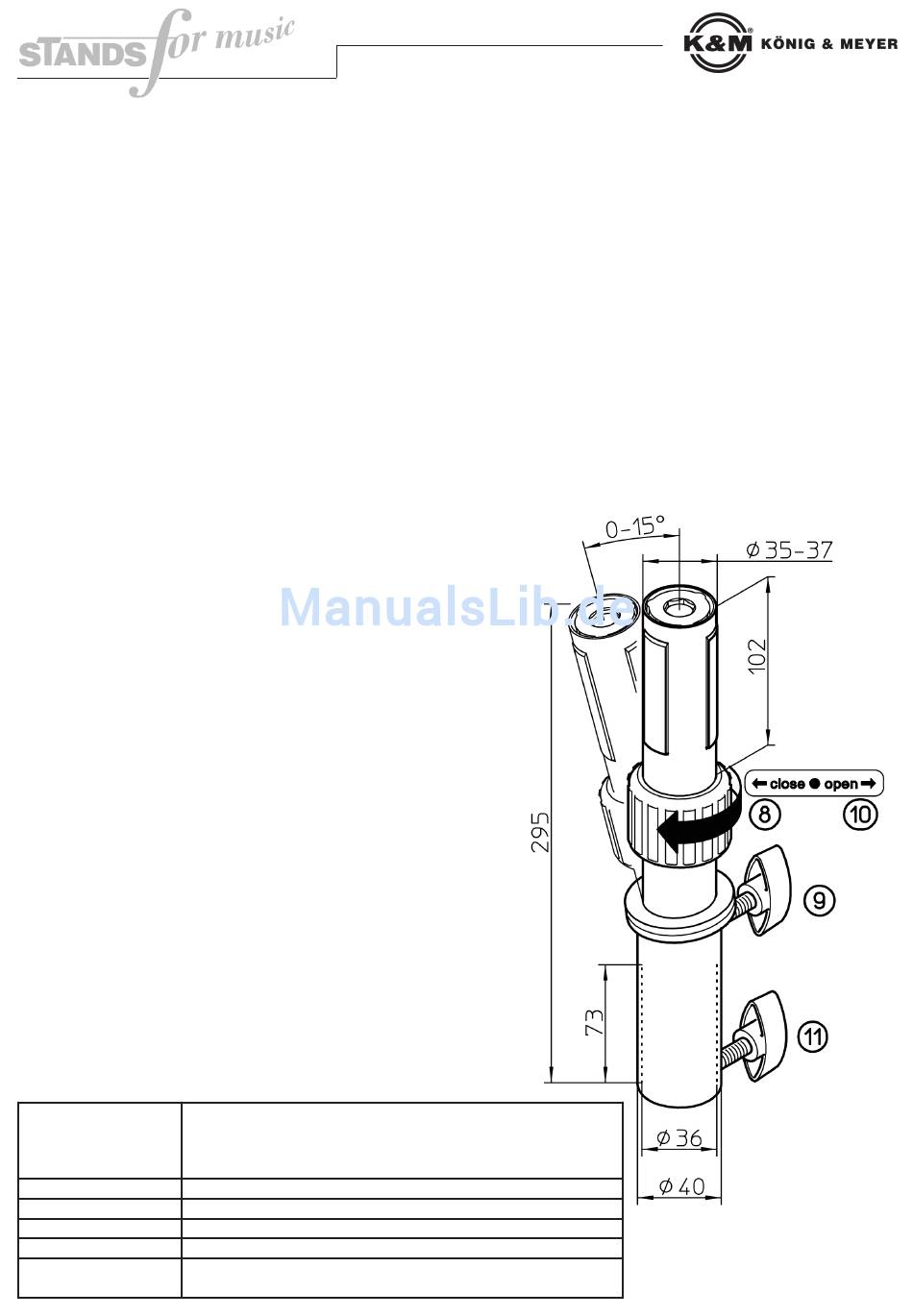

- s. Abb.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Pflege- und Wartungsarbeiten stets im unbelasteten Zustand vornehmen.
- Regelmäßig Gängigkeit der Schrägverstellung und der Klemmschrauben
- sowie des Sicherungsringes überprüfen.
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Schrägsteller passt nicht auf Stativ:
B: Stativrohr prüfen: ø 35 mm erforderlich.
F: Lautsprecher taumelt auf Spreizdorn:
B: Sicherungsring nachziehen (Richtung CLOSE) bis Box fest sitzt.
B: Lautsprecherbuchse darf ø 37 mm nicht überschreiten.
F: Lautsprecher lässt sich schwer verdrehen:
B: Box beim Vorgang des Drehens etwas anheben.
B: Obere Klemmschraube noch etwas lockern.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Traglast
Abmessungen
Karton
Eigengewicht
Zubehör (optional)
Rohre und Scheiben - Stahl, pulverbeschichtet, Farbe schwarz
Schrauben, Muttern - Stahl, verzinkt, vernickelt
Sicherungsring - Alu
Spreizelemente, Griffe - PA
max. 25 kg
H: 295 mm, Spreizdorn: ø 35-37 x 102 mm
H x B x T: 300 x 90 x 60 mm
0,9 kg / 1,2 kg mit Karton
Adapterhülse 21326: für Lautsprecherbuchsen mit
38 mm Innendurchmesser (= US-Variante)
