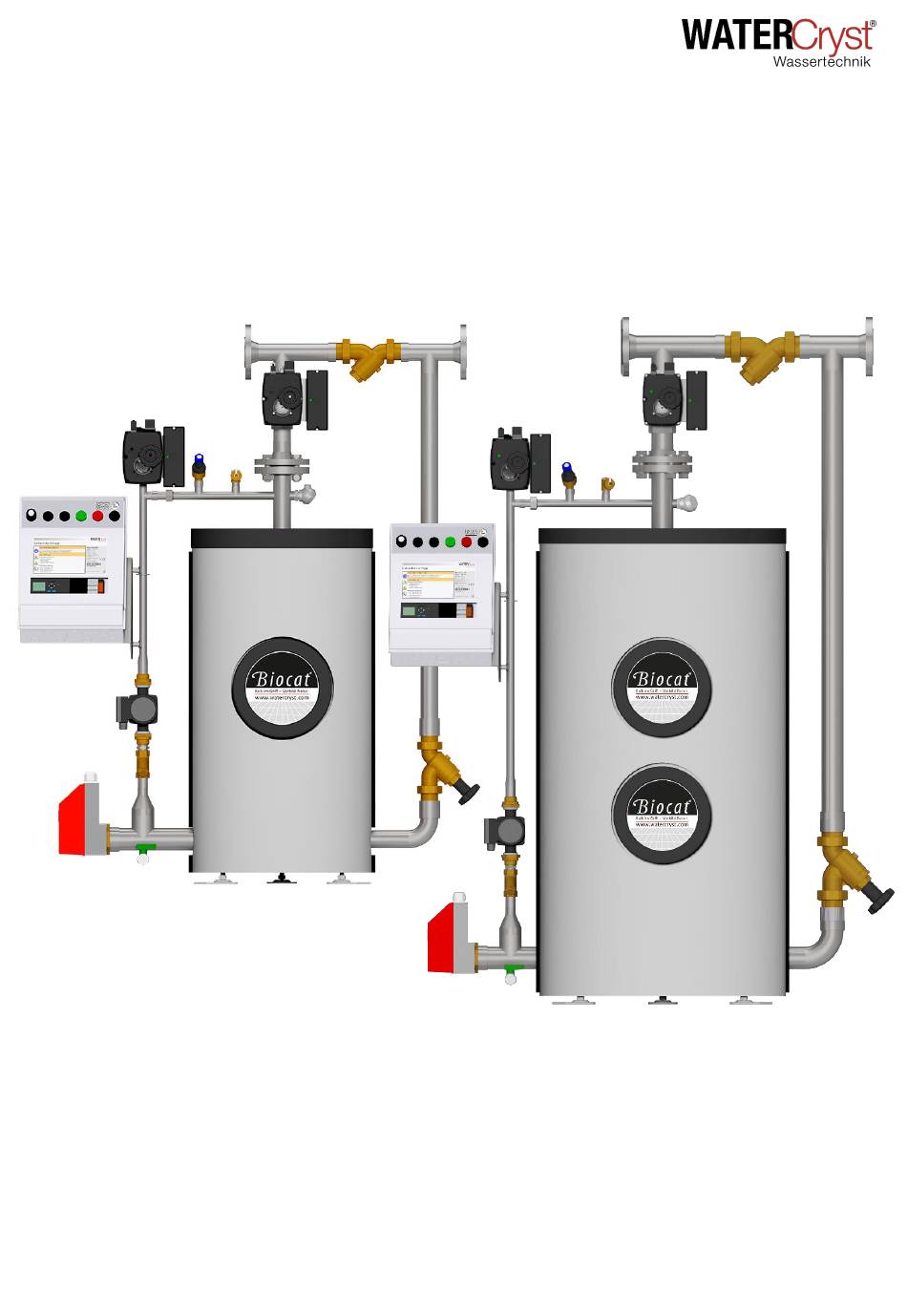

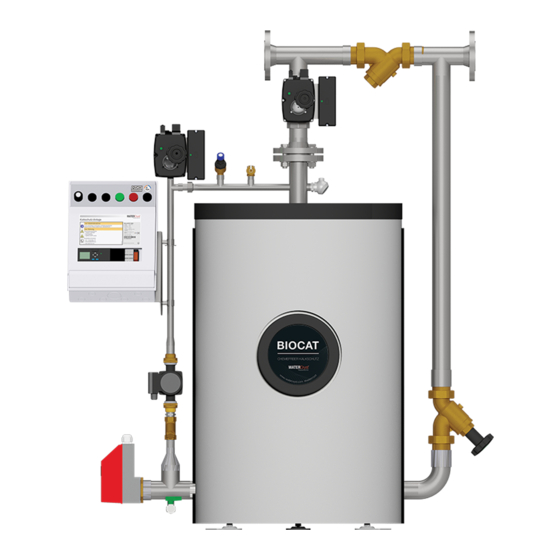

- Seite 1 BIOCAT KS 8000 BIOCAT KS 11000 BIOCAT KS 14000 BIOCAT KS 3.5D BIOCAT KS 5D BIOCAT KS 8000 BIOCAT KS 14000 Bedienungsanleitung Rev.: 11013827-0...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ..........................5 1.1 Hinweise zur Betriebsanleitung ........................5 1.2 Verwendete Symbole ............................5 1.3 Bestimmungsgemäße Verwendung ........................ 6 1.4 Gewährleistung ............................... 7 1.5 Sorgfaltspflicht des Betreibers ........................7 1.6 CE-Kennzeichnung ............................8 Aufbau und Funktion ..........................9 2.1 Lieferumfang und Geräteaufbau ........................ - Seite 3 8.2 Anzeigen FailSafe-Pack ..........................37 8.3 Wasserbehandlung WT ..........................38 8.4 Thermische Desinfektion TD ......................... 39 8.5 Rückspülung RS ............................. 40 8.6 Displayanzeigen ............................. 42 Warn- und Fehlermeldungen ....................... 44 9.1 Fehlermeldungen auslesen ........................... 45 9.2 Warnmeldungen ............................46 9.2.1 Warnung E20 –...
- Seite 4 Seite 4 von 60 Rev.: 11013827-0...
-
Seite 5: Allgemeine Hinweise
Dieses Symbol weist auf eine Maßnahme hin, die unbedingt zu beachten ist, um eine ordnungsgemäße Montage und Inbetriebnahme sicherzustellen. WATERCryst lehnt jede Haftung ab, wenn die Benutzer die Hinweise missachten, welche auf den Geräten markiert sind und/oder in der Betriebsanleitung stehen! Rev.: 11013827-0... -
Seite 6: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung Die Kalkschutzanlagen BIOCAT KS 8000, KS 11000, KS 14000, KS 3.5D und KS 5D dienen der nachhaltigen Verminderung von Kalksteinbildung in Trinkwasser-Installationen und sanitären Anlagen. Das zugrunde liegende Verfahrensprinzip der Biomineralisierung erreicht die Kalkschutzwirkung ohne Verwendung von chemischen Zusätzen oder elektrolytischer Wasserzersetzung. -
Seite 7: Gewährleistung
1.4 Gewährleistung Die Gewährleistung wird im Sinne unserer allgemeinen Verkaufs- und Lieferbedingungen nur dann übernommen, wenn: das Gerät von einer/einem qualifizierten Fachkraft/Installateur eingebaut wird, das Gerät entsprechend den Ausführungen dieser Betriebsanleitung verwendet wird, das Gerät sachgemäß eingesetzt wird, ... -
Seite 8: Ce-Kennzeichnung
1.6 CE-Kennzeichnung Der Hersteller WATERCryst Wassertechnik GmbH & Co. KG Elsa Brandström-Straße 31 D- 42781 Haan Niederlassung Österreich Messerschmittweg 26 A-6175 Kematen in Tirol erklärt, dass die folgenden Produkte und Modelle der Wasserbehandlungsgeräte BIOCAT KS 8000 BIOCAT KS 11000 BIOCAT KS 14000 BIOCAT KS 3.5D... -
Seite 9: Aufbau Und Funktion
3: Behälter inklusive Katalysatorgranulat, Verrohrung, Ventilen, Heizung und Pumpe 4: Thermoisolierung Die Geräte werden montagefertig geliefert. Die BIOCAT KS 8000, KS 11000 und KS 14000 werden bereits mit Katalysatorgranulat befüllt geliefert. Bei der BIOCAT KS 3.5D und KS 5D erfolgt die Befüllung vor Ort nach Einbau des Gerätes. -
Seite 10: Geräteaufbau
2.1.2 Geräteaufbau Seite 10 von 60 Rev.: 11013827-0... - Seite 11 Pos. Bauteil Beschreibung Filtersterne Filtersterne aus lebensmittelechtem Kunststoff Rückschlagventil RV Absperrhahn mit integriertem Rückflussverhinderer nach EN 1717 absperrbar Katalysatorgranulat feinkörniges, polymeres Katalysatorgranulat Edelstahlbehälter mit Edelstahlbehälter PN10 mit Wartungsflansch Verrohrung Filtergranulat Aufschwimmendes Filtergranulat aus Polypropylen zur Rückhaltung des Katalysatorgranulates Thermoisolierung EPS Thermoisolierung, Stärke 90 mm PT 100 Temperaturregler 50°C –...
-
Seite 12: Funktionsbeschreibung
2.2 Funktionsbeschreibung Die Funktion der BIOCAT-Kalkschutzgeräte beruht auf der bewährten WATERCryst Katalysator Technologie. Diese belässt die wertvollen Mineralien im Trinkwasser und verändert seine natürliche Zusammensetzung nicht. 1. Kalk (chemisch: Calciumcarbonat CaCO ) ist im Trinkwasser gelöst in Calcium- (Ca und Carbonat-Ionen (CO ) vorhanden. - Seite 13 Wassertropfen auf Fliesen, Armaturen oder Duschwänden verdunsten, bleiben die Mineralien zurück und bilden entsprechende Rückstände. Pflegen und reinigen Sie daher Ihre Bad- und Sanitäreinrichtungen regelmäßig. Unter www.watercryst.com finden Sie dazu wichtige Hinweise sowie Tipps und Tricks. Eine Steuer- und Überwachungselektronik stellt den automatischen und ordnungsgemäßen Betrieb sicher.
-
Seite 14: Steuer- Und Überwachungsmodul
2.3 Steuer- und Überwachungsmodul Das Steuer- und Überwachungsmodul mit einer SPS - Industriesteuerung stellt folgende Funktionen bereit: Überwachungsfunktionen o Wartungsintervall für Granulatwechsel über Betriebsstundenzähler o Zeitintervall für automatische thermische Desinfektion o Position der Steuerventile für die thermische Desinfektion und Rückspülung o Aufheizfunktion bei thermischer Desinfektion o Temperatur in allen Betriebsphasen ... - Seite 15 Die Bedienung der Steuerung erfolgt über die 4 Cursor-Tasten (1), die OK – Taste (2) und die ESC-Taste (3) welche rechts vom Display (4) angeordnet sind. Nach dem Einstecken des Netzsteckers erscheint im Display der Steuerung das in der Abbildung oben zu sehende Menü.
-
Seite 16: Technische Daten
Abweichungen von den statistischen Durchschnittswerten auftreten, die bei Planung und Auslegung der Kalkschutzanlagen zu berücksichtigen sind. **) Der angegebene Spitzendurchfluss gilt für Anschlussnennweite DN 65. Die Auslegung der BIOCAT Kalkschutzgeräte muss prinzipiell nach den Planungsempfehlungen von WATERCryst erfolgen. Die entsprechenden Unterlagen und Planungshinweise finden Sie in unseren Planerunterlagen. Seite 16 von 60... -
Seite 17: Einbaumaße
4 Einbaumaße Abmaße Einheit KS 8000 KS 11000 KS 14000 KS 3.5D KS 5D Höhe Gesamt [mm] 1.500 1.630 1.900 2.200 2.400 Breite Gesamt [mm] 1.250 1.330 1.500 Höhe Zu-/Ableitung [mm] 1.435 1.550 1.820 2.120 2.320 Höhe Entnahmehahn [mm] Länge Verrohrung [mm] Tiefe [mm]... -
Seite 18: Montage Und Inbetriebnahme
5 Montage und Inbetriebnahme 5.1 Sicherheitshinweise und Einbauvorbedingungen Achtung ! Bei der Anwendung in Trinkwasserinstallationen die einschlägigen (örtlichen) Installationsvorschriften, allgemeine Richtlinien und Normen für die Versorgung mit Trinkwasser und erwärmtem Trinkwasser (TrinkwV, DIN2000, DIN2001, DIN50930, DIN1988, DVGW-, ÖVGW- oder SVGW-Regelwerke) beachten und einhalten. - Seite 19 Rev.: 11013827-0 Seite 19 von 60...
-
Seite 20: Montage Und Einbauschema
5.2 Montage und Einbauschema Für Montage siehe beigelegte Montageanleitung BIOCAT KS 8000-5D. 5.2.1 Variante A: Schutz der kompletten Trinkwasserinstallation BIOCAT KS Gerät im Hauswasseranschluss direkt nach Wasserzähler, RV, Filter und Druckregler einbauen! 1. Wasserzähler 2. Hauswasserstation 3. BIOCAT KS Kalkschutzgerät 4. -
Seite 21: Variante B: Schutz Der Gesamten Warmwasserinstallation
5.2.2 Variante B: Schutz der gesamten Warmwasserinstallation BIOCAT KS Gerät direkt in den Kaltwasserzulauf zum Trinkwassererwärmer bzw. zum Warmwasserspeicher einbauen! 1. Wasserzähler 2. Hauswasserstation 3. Kaltwasserverteiler mit Kaltwassersteigleitungen 4. BIOCAT KS Kalkschutzgerät 5. Anschluss GLT 6. Starkstromsteckdose 7. Freier Auslauf in Abfluss;- ausreichend dimensionieren und Temperaturbeständig vorsehen. 8. -
Seite 22: Inbetriebnahme
5.3 Inbetriebnahme Die Inbetriebnahme erfolgt ausschließlich von geschultem Personal bzw. dem WATERCryst Kundendienst. WATERCryst schließt ansonsten jegliche Garantie und Gewährleistung aus! 5.3.1 Vorbereitungen Das Gerät muss vor der Inbetriebnahme ordnungsgemäß mit WATERCryst Katalystaor- Granulat befüllt sein. 5.3.1.1 Thermoisolierung entfernen Für KS 8000, KS 11000, KS 14000 weiter bei Kapitel 5.3.2 Befüllen und Entlüften Seite 23... -
Seite 23: Befüllen Und Entlüften
5.3.2 Befüllen und Entlüften Rev.: 11013827-0 Seite 23 von 60... - Seite 24 S ichtprüfung Leckagen! Vor Montage der Thermoisolierung Installation und Gerät auf Leckagen prüfen, auch den Behälterboden prüfen! Seite 24 von 60 Rev.: 11013827-0...
-
Seite 25: Thermoisolierung Montieren
5.3.3 Thermoisolierung montieren Thermoisolierung montieren: 1. Isolierhälften an einer Seite mit Verschlussschiene verbinden. 2. Isolierhälften um den Behälter biegen und auf der gegenüberliegenden Seite verschließen. 3. Dämmmatte(n) und Schutzabdeckung oben aufsetzen. 4. Seitliche Schnappschellen oben und unten anbringen. 5. Abdeckung auf Wartungsflansche aufsetzen. -
Seite 26: Bedienung Und Einstellungen
6 Bedienung und Einstellungen Anschluss des Abflusses prüfen! Spülmenge = variiert je Anlagentyp -> siehe Technische Daten. Volumenstrom = 40 l/h. Der Abfluss muss bis min. 80°C temperaturbeständig sein! Achten Sie darauf, dass die Wartungshähne vollständig geöffnet sind und das Gerät vollständig wassergefüllt und entlüftet ist! Die Steuerung benötigt einen dreiphasigen, abgesicherten Netzanschluss von 400 V, 50Hz, Absicherung: variiert je Anlagentyp ->... -
Seite 27: Initialisierung -> Einstellungen Vornehmen
6.2 Initialisierung -> Einstellungen vornehmen Anlage Einschalten Erste Displayanzeige nach Einschalten: Servicefunktion: Für Service-Zwecke ist es möglich, das Hygiene- programm zu überspringen-> Taster drücken. Funktion darf nur von geschulten Servicetechnikern genutzt werden, da das Gerät vorher keine thermische Desinfektion und Rückspülung ausführt! Erste Anzeige nach Überspringen: Einstellungen an Anlage vornehmen. -
Seite 28: System-Uhrzeit Und Datum Einstellen
6.3 System-Uhrzeit und Datum einstellen Bei der Inbetriebnahme muss System-Uhrzeit und Datum eingestellt werden (siehe Folgeseite!). Mit dem Einstellen von Uhrzeit und Datum wird die Zeituhr der Steuerung aktiviert. Auch bei der Wiederinbetriebnahme nach längeren Stromausfällen (länger als 20 Tage) muss Datum und Uhrzeit wieder eingestellt werden! Bei Nichtaktivierung der Uhr wird automatisch der Notbetrieb aktiviert und alle 96 h (= 4 Tage) eine thermische Desinfektion durchgeführt! -
Seite 29: Einstellen Sommer/Winterzeit
6.3.2 Einstellen Sommer/Winterzeit Sommer/Winterzeit: OFF: aktuelle Zeit wird übernommen EU/UK: automatische Sommer-/Winterzeit Rev.: 11013827-0 Seite 29 von 60... -
Seite 30: Einstellen Der Geräteparameter (Optional)
6.4 Einstellen der Geräteparameter (OPTIONAL) Bausteinebene verlassen: Neustart der Anlage (Ausschlten -> 10 Sekunden warten -> Einschalten). Seite 30 von 60 Rev.: 11013827-0... -
Seite 31: Zeitpunkt Der Thermischen Desinfektion (Td) Einstellen (Optional)
6.5 Zeitpunkt der thermischen Desinfektion (TD) einstellen (OPTIONAL) Werkseitig ist der TD-Startzeitpunkt auf Montag und Donnerstag jeweils um 00:05 Uhr voreingestellt. Sollte aus anlagenspezifischen Gründen eine Veränderung des Zeitpunktes der thermischen Desinfektion notwendig sein, so ist die Parametrierung wie folgt vorzunehmen Bausteinebene verlassen: Neustart der Anlage (Ausschlten ->... -
Seite 32: Änderung Des Service-Timers (Optional)
6.6 Änderung des Service-Timers (OPTIONAL) Werkseitig ist ein Serviceintervall von 43.800 h (= 5 Jahre) voreingestellt. Sollte aus anlagenspezifischen Gründen eine Änderung des Serviceintervalls notwendig sein oder der Betriebsstundenzähler-Wert geändert werden müssen, so ist die Parametrierung wie folgt vorzunehmen. Bausteinebene verlassen: Neustart der Anlage (Ausschlten ->... -
Seite 33: Auslösen Einer Manuellen Thermischen Desinfektion (Td)
6.7 Auslösen einer manuellen thermischen Desinfektion (TD) Aus hygienischen Gründen und zur Überprüfung der ordnungsgemäßen Funktion muss bei jeder Erstinbetriebnahme eine thermische Desinfektion ausgelöst werden! Nur im WT-Modus möglich. Rev.: 11013827-0 Seite 33 von 60... -
Seite 34: Glt-Meldekontakt (Optionales)
7 GLT-Meldekontakt (optionales) Das Gerät verfügt über einen Meldeeingang 2-polig mit beigelegter Chassibuchse und Kabelstecker, sowie über einen potentialfreien Störmeldekontakt, der mittels am Steuerungsgehäuse angebrachtem, 4- poligen Chassisstecker und beigelegter Kabelbuchse angeschlossen werden kann und so die Einbindung in die Zentrale Leittechnik ermöglicht. - Seite 35 Wird der Meldekontakt einer Hebeanlage angeschlossen, muss die Software durch Umstellen des Schalters S_Hebe, wie unten beschrieben freigeschaltet werden. (Bei angeschlossenem Meldekontakt „ON“. Bei nicht angeschlossenem Meldeeingang der Hebeanlage „OFF“) Der Hebeanlagen-Eingang wird ignoriert, wenn der Switch auf „OFF“ steht. Bausteinebene verlassen: Starten Sie die Kalkschutzanlage durch Aus- und 10sek.
-
Seite 36: Betriebszustände Und Anzeigen
8 Betriebszustände und Anzeigen Die Anzeigen und Signalisierung der Betriebszustände, Wartungsanforderungen sowie Störungsmeldungen erfolgen über folgende Elemente: 8.1 Anzeigen BIOCAT Betriebszustandsleuchte (grün) Service/Fehlerleuchte (rot) Legende: Leuchte ausgeschaltet Leuchte blinkt langsam (ca. alle 3 Sek.) Leuchte blinkt schnell (ca. 1-mal pro Sek.) Displayanzeige Akustisches Alarmsignal: Während einer ordnungsgemäßen Wasserbehandlung erklingt kein... -
Seite 37: Anzeigen Failsafe-Pack
8.2 Anzeigen FailSafe-Pack An den Stellantrieben der BIOCAT KS 8000, KS 11000, KS 14000, sowie BIOCAT KS 3,5D bzw. KS 5D, befinden sich FailSafe-Packs um ein sicheres Schließen der Stellantriebe bei einem Stromausfall zu gewährleisten. Je nach Zustand leuchtet die LED am FailSafe-Pack in einer anderen Farbe. -
Seite 38: Wasserbehandlung Wt
8.3 Wasserbehandlung WT Während der Wasserbehandlung wird das Wasser über die Verrohrung durch den Rückflussverhinderer nach unten geführt. Der Behälter mit dem Katalysatorgranulat wird gleichmäßig von unten nach oben durchströmt. Das behandelte Wasser gelangt über den 2-Wege Kugelhahn in die nachfolgende Installation. -
Seite 39: Thermische Desinfektion Td
8.4 Thermische Desinfektion TD Während der thermischen Desinfektion wird die Wasserversorgung über einen Bypass des Überströmventils sichergestellt. Der Hauptkugelhahn befindet sich in der Sperrstellung. Das Wasser wird mit einem Elektroheizstab aufgeheizt und mit der Ladepumpe in den Behälter gefördert. (Aufheizung erfolgt unter Druck!) Aufheiztemperatur: 75 °C Gesamtdauer der Desinfektion: ca. -
Seite 40: Rückspülung Rs
8.5 Rückspülung RS Nach Abschluss der thermischen Desinfektion wird über den kleinen 2- Wege Kugelhahn die Rückspülleitung geöffnet. Ein Teilstrom spült das heiße Wasser von unten nach oben aus dem Behälter. Spülvolumenstrom: ca. 60-100 l/min (je nach Leitungsdruck) Spüldauer: ca. 5 min. (je nach Leitungsdruck). - Seite 41 Rev.: 11013827-0 Seite 41 von 60...
-
Seite 42: Displayanzeigen
8.6 Displayanzeigen Einschalten Inbetriebnahme- Hygieneprogramm startet in 1 min -> 1. RS, 2. TD Startseite Zum Überspringen Taster drücken. => RS aktiv! RS aktiv Rückspülung aktiv -> Thermische Desinfektion startet in 2 min T-ist Aktuelle Wassertemperatur TD aktiv Thermische Desinfektion aktiv T-ist Aktuelle Wassertemperatur t-halt... - Seite 43 Dauer TD Dauer der letzten thermischen Desinfektion bzw. Dauer der gerade laufenden Desinfektion. Dauer RS Dauer der letzten Rückspülung bzw. Dauer der gerade laufenden Rückspülung. Anzahl der TDs Zählt die Anzahl der erfolgreich abgeschlossenen thermischen Desinfektionen. Letzte TD vor Zeit seit der letzten erfolgreich abgeschlossenen thermischen Desinfektion in Stunden.
-
Seite 44: Warn- Und Fehlermeldungen
9 Warn- und Fehlermeldungen BIOCAT Anzeige Warnung Anzeige Störung Modus Status Fehler-Modus Status Betrieb Ein /Blinkt Störung Display Laut- sprecher Melde- offen offen kontakt Betrieb und Kalkschutz eingeschränkt aktiv. Kalkschutz inaktiv! Die Steuerung erfasst bei Funktions- und Betriebsstörungen sowohl den betroffenen Betriebsmodus (WT, TD, RS) als auch die von der Störung betroffenen Komponenten der Kalkschutzanlage (z.B. -
Seite 45: Fehlermeldungen Auslesen
9.1 Fehlermeldungen auslesen Das Fehlerprotokoll kann mit der Taste Pfeil nach oben und der Taste Pfeil nach unten zur Anzeige gebracht werden. Alarm ausschalten / zurücksetzen: Das Alarmsignal lässt sich durch den „Alarm aus“-Taster ausschalten. Das Alarmsignal meldet sich nach 48h (= 2 Tage) wieder, falls der Fehler nicht behoben wurde. ... -
Seite 46: Warnmeldungen
Die Kalkschutzanlage startet automatisch alle 96 h eine thermische Desinfektion. Displayanzeige 9.2.2 Warnung E50 – KAT-Wechsel fällig Warnung tritt auf, sobald der Service-Timer den Wert 43.800 h (= 5 Jahre) erreicht. Das Katalysator-Granulat ist vom WATERCryst-Kundendienst zu tauschen! Displayanzeige Seite 46 von 60 Rev.: 11013827-0... - Seite 47 Rev.: 11013827-0 Seite 47 von 60...
-
Seite 48: Fehlermeldungen
9.3 Fehlermeldungen 9.3.1 Allgemeine Hinweise Beim Auftreten von Fehlern und Funktionsstörungen, die nicht sofort behoben werden können, ist die Anlage außer Betrieb zu setzen. Gerät von Versorgungsspannung trennen. Bei Stromausfall fahren beide Kugelhähne mit Hilfe der Batteriepacks automatisch in ihre jeweilige Absperrstellung. -
Seite 49: Fehler E00 - E05- Positionierung Kugelhähne
9.3.2 Fehler E00 - E05– Positionierung Kugelhähne Die Steuerung bekommt keine Rückmeldung von der Positionserkennung des Kugelhahnantriebes KH1 oder KH2. Die Fehlermeldung wird in Kombination mit E04 „KH1-Fehler“ oder E05 „KH2-Fehler“ ausgegeben und dient als zusätzliche Information, in welchem Betriebszustand der Fehler aufgetreten ist. oder oder oder / und... -
Seite 50: Fehler E06 - Aufheizzeit Bei Td Überschritten
9.3.3 Fehler E06 – Aufheizzeit bei TD überschritten Der Temperatursensor PT100 detektiert bei der thermischen Desinfektion, dass die Desinfektionstemperatur von mindestens 70°C nicht erreicht werden konnte! Displayanzeige Mögliche Ursachen Trockenlauf Heiz-Schaltkreis defekt o Phase ausgefallen o Schütz defekt o Heizung defekt o Pumpe defekt o Verdrahtungsfehler Pumpe oder Heizung... -
Seite 51: Fehler E07 - Rückspülung Fehlgeschlagen
9.3.4 Fehler E07 – Rückspülung fehlgeschlagen Das Temperaturelement PT100 detektiert bei der Rückspülung (15/45 min), dass die Temperatur nicht unter 35°C gesenkt werden konnte! Displayanzeige Mögliche Ursachen Kein Wasserdruck Temperatursensor defekt LOGO! AM2 Modul defekt LOGO!-Ausgang defekt ... -
Seite 52: Fehler E08 - Rückspülung Nicht Möglich, Hebeanlage
9.3.5 Fehler E08 – Rückspülung nicht möglich, Hebeanlage! Rückspülung kann nicht ausgeführt werden, da der Meldekontakt kein Signal ausgibt! Displayanzeige Mögliche Ursachen Störung der Hebeanlage Meldeeingang der Hebeanalge nicht angeschlossen Schmelzsicherungen des Meldeeingangs ausgelöst Maßnahmen / Überprüfung ... - Seite 53 Rev.: 11013827-0 Seite 53 von 60...
-
Seite 54: Manuelle Außer-Betriebsetzung Bei Defektem Kugelhahnantrieb
10 Manuelle Außer-Betriebsetzung bei defektem Kugelhahnantrieb Tritt am Kugelhahnantrieb eine Störung nach einem Stromausfall im Rückspülbetrieb ein, wird der Spülstrom nicht automatisch unterbrochen, sondern muss durch manuelles Verstellen des KH2 unterbrochen werden. Zusätzlich muss durch Verstellen des KH1 ein Bypass hergestellt werden. Um die Kugelhähne zu verstellen, muss die Anlage vom Stromnetz genommen werden, indem der Hauptschalter in die Stellung „0“... -
Seite 55: Batteriewechsel Failsafe-Pack
11 Batteriewechsel FailSafe-Pack Die FailSafe-Funktion der Stellantriebe an den BIOCAT Kalkschutzanlagen wird durch ein batteriebetriebenes FailSafe-Pack gewährleistet. Diese Batterien müssen bei folgenden Anzeigen der LED am FailSafe-Pack ausgetauscht werden. Anzeige der LED bei anstehendem Batteriewechsel Batterie schwach Warnung => Batterien schwach Batterie-Fehler Ventil gesperrt =>... - Seite 56 1. BIOCAT Kalkschutzanlage ausschalten oder von Netzspannung trennen 2. Vordere Abdeckung des FailSafe-Packs abnehmen 3. 8 x Varta Lithium Batterien heraus nehmen 4. Neue Batterien einsetzen Seite 56 von 60 Rev.: 11013827-0...
- Seite 57 5. BIOCAT einschalten 6. LED des FailSafe-Pack leuchtet in der gleichen Farbe, wie vor ausschalten der Anlage (gelb oder rot) 7. Taster 3 Sekunden gedrückt halten, um Inbetriebnahme des FailSafe-Packs zu starten 8. LED am FailSafe-Pack leuchtet weiß 9. BIOCAT mit Schlüssel- Schalter ausschalten 10.
-
Seite 58: Wartung
Vorschriften und Normen ist bei BIOCAT Kalkschutzanlagen das Katalysatorgranulat alle 5 Jahre auszutauschen. Falls das Wasser permanent chemisch desinfiziert wird reduziert sich die Lebensdauer des WATERCryst Katalysator-Granulates auf 3 Jahre. Dazu bietet WATERCryst ein entsprechendes Service-Kit an. Verschleißteile wie RV-Ventile (Schrägsitzventil, Überströmer) und Dichtungen sind nach 10 Jahren zu erneuern. Rutschgefahr! Durch austretendes Granulat –... -
Seite 59: Dokumentation Der Wartung
12.1 Dokumentation der Wartung Hinweis ! Inbetriebnahmen und Wartungsarbeiten sind im Wartungsnachweis zu vermerken! Rev.: 11013827-0 Seite 59 von 60... - Seite 60 Betriebsanleitung BIOCAT KS 8000, 11000, 14000, 3.5D, 5D Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen WATERCryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Teil. +49 2129 3475 -755 Niederlassung Österreich Messerschmittweg 26 A 6175 Kematen in Tirol Tel.
