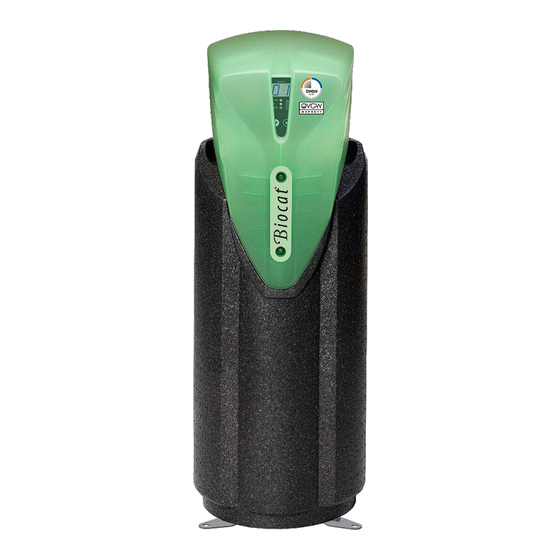

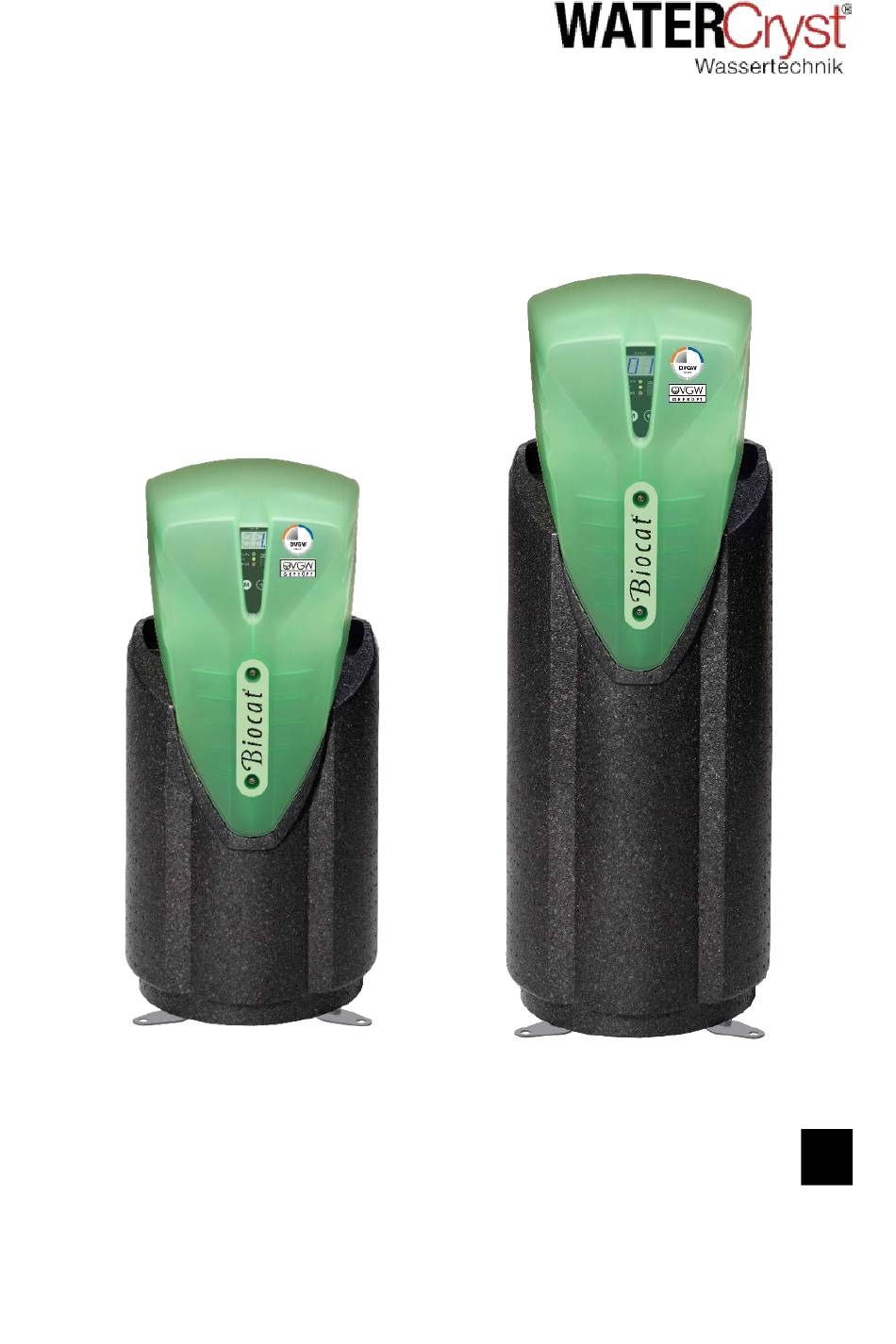

- Seite 1 Biocat KS 5000 S Biocat KS 5500 S Biocat KS 6500 S Biocat KS 7000 S KS 5000 S KS 7000 S Inbetriebnahme & Service FailSafe Rev.: 11013804-1...
- Seite 2 Steuer- und Überwachungsmodul Seite 2 von 24 Rev.: 11013804-1...
-
Seite 3: Inhaltsverzeichnis
Steuer- und Überwachungsmodul Inhalt Steuer- und Überwachungsmodul ................4 Lieferumfang und Geräteaufbau .................. 6 Einbauschema ......................8 Inbetriebnahme ......................10 2 5 B 2 5 B M ontage der Abdeckhaube ..................12 2 6 B 2 6 B I nbetriebnahme dokumentieren ................. 13 Wartung und Service .................... -
Seite 4: Steuer- Und Überwachungsmodul
Steuer- und Überwachungsmodul 1 Steuer- und Überwachungsmodul Das Steuer- und Überwachungsmodul stellt folgende Funktionen bereit: • Selbsttest und automatische Inbetriebnahme • Funktionsüberwachung der Gerätekomponenten Positionskontrolle Mehrkammer-Kolbenschieber-Ventil Heizrelais und Heizstromüberwachung des TD-Moduls Temperaturüberwachung WT, TD und RS Motorfunktion für Antrieb Mehrkammer-Kolbenschieber-Ventil FailSafe (automatische Bypassschaltung bei Netzausfall) •... - Seite 5 Steuer- und Überwachungsmodul Heizungs-, und Netzstecker Akku-Einschub für FailSafe Zweistelliges Display für Statusanzeige Betriebs-LED leuchtet bei fehlerfreiem Betrieb Service-LED leuchtet bei fälligem 5-Jahres-Service Fehler-LED leuchtet bei anstehender Störung „+“-Taster Menu „M“-Taster Rev.: 11013804-1 Seite 5 von 24...
-
Seite 6: Lieferumfang Und Geräteaufbau
Lieferumfang und Geräteaufbau 2 Lieferumfang und Geräteaufbau Die Geräte werden montagefertig mit Abdeckhaube geliefert. Seite 6 von 24 Rev.: 11013804-1... - Seite 7 Lieferumfang und Geräteaufbau Pos. Stk. Bauteil Beschreibung Abdeckhaube Kunststoffspritzteil aus transluzentem PP Spannschelle Dient zur Montage des Druckbehälters an der Ventileinheit Steuerung Elektronik mit Mikroprozessor und spritzwassergeschütztem Kunststoffgehäuse. Steuert und überwacht die Ventileinheit und die Durchführung der thermischen Desinfektion Ventilkopf mit Schieberset Kompaktes Kolbenventil aus hochwertigem Rotguss (RG5) T- Anschluss Stück mit Überströmung...
-
Seite 8: Einbauschema
Einbauschema 3 Einbauschema Der Einbau erfolgt in die Kaltwasserzuleitung. Der Betriebsdruck muß mindestens 2 bar und darf nicht mehr als 8 bar betragen. Gegebenenfalls ist ein Druckminderer vor dem Gerät zu installieren. Variante A: Schutz der kompletten Trinkwasserinstallation (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) Biocat KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss;... - Seite 9 Einbauschema Variante B: Schutz der gesamten Warmwasserinstallation (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) Biocat KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) Rückspülleitung (temperaturbeständig 80°C); (6) SCHUKO Steckdose; (7) optional: Einbindung in die Gebäude-Leit-Technik mittels Meldekontakt; (8) Rückschlagventil; (9) Überdruckventil;(10) Wärmetauscher;...
-
Seite 10: Inbetriebnahme
Inbetriebnahme 4 Inbetriebnahme Stellen Sie die Wasserversorgung her und öffnen Sie die Wartungshähne vor und nach dem Biocat-Kalkschutzgerät Bypass MUSS geschlossen werden! Ansonsten ist keine Wasserbehandlung garantiert! Inbetriebnahmeaufkleber entfernen! Heizungsstecker (rotes Kabel) an Steuerung anschließen Netzkabel (schwarzes Kabel) an Steuerung anschließen und in Steckdose einstecken Beim Einstecken wird automatisch ein... - Seite 11 Inbetriebnahme Komma-Punkt am Display blinkt LED: grün leuchtet Dauer ca. 3-4min Kalkschutzanlage NICHT ausstecken. Während der Kommapunkt blinkt auf Undichtigkeiten prüfen! Das Gerät wird dabei automatisch mit Wasser befüllt und überprüft alle wichtigen Funktionen: Ventilkolbenantrieb Positionsmelder Der Schieber wird in die Rückspülstellung gefahren, Gerät entlüftet automatisch Heizelement für thermische Desinfektion...
-
Seite 12: 5 B 2 5 B M Ontage Der Abdeckhaube
Inbetriebnahme M ontage der Abdeckhaube 2 5 B 2 5 B Vor Montage der Abdeckhaube Installation und Gerät auf Leckagen prüfen! Seite 12 von 24 Rev.: 11013804-1... -
Seite 13: 6 B 2 6 B I Nbetriebnahme Dokumentieren
2 6 B 2 6 B Hinweis ! 1. Inbetriebnahme ist im Wartungsnachweis zu vermerken! 2. Inbetriebnahmeprotokoll ausfüllen und an Watercryst senden! Wartungsplakette für Granulattausch ausfüllen und an sichtbarer Stelle am Gerät anbringen. Ein Granulattausch ist alle 5 Jahre durchzuführen. -
Seite 14: Wartung Und Service
Neben den üblichen, regelmäßigen Inspektionen technischer Anlagen gemäß den für den Anwendungsbereich geltenden Vorschriften und Normen ist bei Biocat Kalkschutzanlagen das Katalysatorgranulat alle 5 Jahre auszutauschen. Dazu bietet Watercryst ein entsprechendes Service-Kit an. (Artikel-Nr. siehe "Ersatzteile und Service-Kit") W artungsintervall überprüfen 3 5 B 3 5 B Überprüfen Sie regelmäßig die abgelaufene Betriebszeit durch Vergleich... -
Seite 15: 6 B 3 6 B S Ervice
Wartung und Service S ervice 3 6 B 3 6 B Der anstehende Wechsel des Katalysatorgranulates wird durch Blinken der gelben Leuchtdiode in folgenden Kombinationen angezeigt: bei Betrieb: bei Fehler: Betriebsanzeige: Status 01-05 Status 20-82 Gelbe LED blinkt (SERVICE) Grüne LED fehlerfreier Betrieb. -
Seite 16: 7 B 3 7 B K Atalysatorgranulat Austauschen
Wartung und Service K atalysatorgranulat austauschen 3 7 B 3 7 B Rutschgefahr ! Durch austretendes Granulat – Hinweisschild aufstellen Verbrühungsgefahr! Durch austretendes Heißwasser – warten bis Anlagenteile auf Raumtemperatur abgekühlt sind und System vom Leitungsdruck entlasten Gerät ausstecken und vor Wiedereinschalten sichern Vor einem Granulattausch ist der Wartungsbereich soweit abzusichern, dass sichergestellt ist, dass keine unbefugten Personen zum Gerät gelangen können! - Seite 17 Wartung und Service • Haube inkl. Thermoisolierung entfernen • Gerät ausbauen (Wellrohrschläuche von T-Stück lösen) • Profilschelle öffnen • Ventilkopf abheben Rev.: 11013804-1 Seite 17 von 24...
- Seite 18 Wartung und Service Ventilkopf sorgfältig von Granulatrückständen säubern und reinigen! • O-Ring wechseln, Behälterkragen fetten. • Filterarm wechseln • Ventilkopf auf das Tauchrohr des neuen Behälters einschnappen und Profilschelle schließen (Anzugsmoment 10 Nm) Seite 18 von 24 Rev.: 11013804-1...
-
Seite 19: Akku Austauschen
Wartung und Service Akku austauschen Akku tauschen: Weiße Abdeckung seitlich am Steuerungsgehäuse öffnen Akku mit Lasche herausziehen Akku abstecken und entsorgen Alte Batterie darf NICHT Hausmüll entsorgt werden! Sondermüll Batteriesammelbox Rev.: 11013804-1 Seite 19 von 24... - Seite 20 Wartung und Service Neuen Akku anstecken Neuen Akku vorsichtig in das Steuerungsgehäuse einführen Öffnung wieder mit weißer Kunststoffabdeckung verschließen Stellen Sie die Wasserversorgung her und öffnen Sie die Wartungshähne vor und nach dem Biocat- Kalkschutzgerät Seite 20 von 24 Rev.: 11013804-1...
- Seite 21 Wartung und Service Heizungsstecker am Gehäuse anstecken. Kartuschenwechselanzeige zurücksetzen: „M“-Taste gedrückthalten und netzstecker einstecken. „M“-Tasters für 7 Sekunden gedrückt halten, danach Taste loslassen. Displayanzeige: „o._.“ Stellen Sie den Wert durch Drücken der „+“- Taste auf „o.1.“ Drücken Sie die „M“- Taste um die Eingabe zu bestätigen.
-
Seite 22: Gerät In Betrieb Nehmen
Siehe dazu Abschnitt „Inbetriebnahme“! Dokumentation Hinweis ! 1. Inbetriebnahme ist im Wartungsnachweis zu vermerken! 2. Inbetriebnahmeprotokoll ausfüllen und an Watercryst senden! Betriebsstundenzähler zurücksetzen Um die Meldung bzw. die Fehlermeldung nach durchgeführten Service zu quittieren, muss der Service-Timer rückgesetzt werden Seite 22 von 24... - Seite 23 Wartung und Service Rev.: 11013804-1 Seite 23 von 24...
-
Seite 24: Niederlassung Österreich Messerschmittweg
Biocat KS 5000 S, 5500 S, KS 6500 S, KS 7000 S Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen Watercryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Tel. +49 2129 3475 - 755 Niederlassung Österreich...
