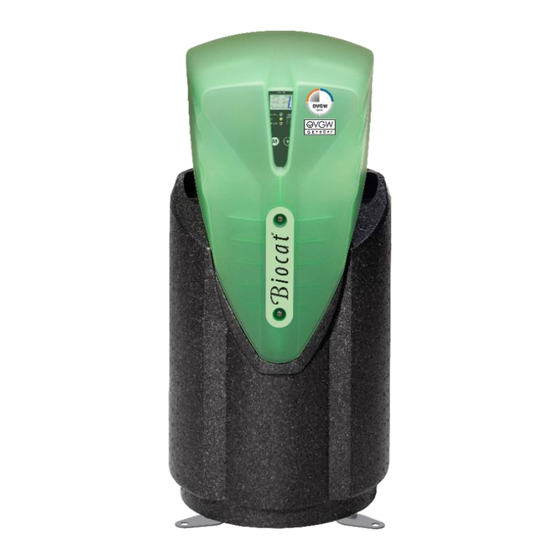

- Seite 1 BIOCAT KS 5000 S BIOCAT KS 5500 S BIOCAT KS 6500 S BIOCAT KS 7000 S BIOCAT KS 5000-S BIOCAT KS 7000-S Bedienungsanleitung FailSafe (mit Anzeige-Display) Rev.: 11013825-0...
-
Seite 2: Inhaltsverzeichnis
Inhalt ALLGEMEINE HINWEISE ......................3 Hinweise zur Betriebsanleitung ..........................3 Verwendete Symbole ............................... 3 Bestimmungsgemäße Verwendung ......................... 4 Gewährleistung ................................ 5 Sorgfaltspflicht des Betreibers ..........................5 CE-Kennzeichnung ..............................6 AUFBAU UND FUNKTION ....................... 7 Lieferumfang und Geräteaufbau ..........................7 Funktionsbeschreibung ............................8 Steuer- und Überwachungsmodul ........................... -
Seite 3: Allgemeine Hinweise
Dieses Symbol weist auf eine Maßnahme hin, die unbedingt zu beachten ist, um eine ordnungsgemäße Montage und Inbetriebnahme sicherzustellen. WATERCryst lehnt jede Haftung ab, wenn die Benutzer die Hinweise missachten, welche auf den Geräten markiert sind und/oder in der Betriebsanleitung stehen! Rev.: 11013825-0... -
Seite 4: Bestimmungsgemäße Verwendung
Trinkwasserinstallation, oder in den Zulauf zum Warmwasserbereiter von Ein- und Mehrfamilienhäusern, Krankenhäusern, Hotels, Schulen und anderen öffentlichen Gebäuden. Die Geräteauswahl und Größenbestimmung ist entsprechend der Planungsunterlagen und Auslegungsvorschriften von WATERCryst vorzunehmen BIOCAT KS 5000-S Die Geräte sind ausschließlich für den permanenten Betrieb konzipiert. -
Seite 5: Gewährleistung
1.4 Gewährleistung Die Gewährleistung wird im Sinne unserer allgemeinen Verkaufs- und Lieferbedingungen nur dann übernommen, wenn: das Gerät von einem qualifizierten Fachinstallateur eingebaut wird, das Gerät entsprechend den Ausführungen dieser Betriebsanleitung verwendet wird, das Gerät sachgemäß eingesetzt wird, ... -
Seite 6: Ce-Kennzeichnung
1.6 CE-Kennzeichnung Der Hersteller WATERCryst Wassertechnik GmbH & Co. KG Elsa Brandström-Straße 31 D- 42781 Haan Niederlassung Österreich Messerschmittweg 26 A-6175 Kematen in Tirol erklärt, dass die folgenden Produkte und Modelle der Wasserbehandlungsgeräte BIOCAT KS 5000-S BIOCAT KS 5500-S BIOCAT KS 6500-S BIOCAT KS 7000-S die Schutzziele der folgenden Richtlinien erfüllen:... -
Seite 7: Aufbau Und Funktion
2 Aufbau und Funktion 2.1 Lieferumfang und Geräteaufbau Die Geräte werden montagefertig mit Montagebügel für die Wandbefestigung und Abdeckhaube geliefert. Abdeckhaube Profilschelle Steuerung Ventilkopf T-Stück Edelstahlwellschläuche und Bypassarmatur Isolierung Behälter inkl. Katalysator-Granulat Rev.: 11013825-0 Seite 7 von 32... -
Seite 8: Funktionsbeschreibung
2.2 Funktionsbeschreibung Die Funktion der BIOCAT-Kalkschutzgeräte beruht auf der bewährten WATERCryst Katalysator Technologie. Diese belässt die wertvollen Mineralien im Trinkwasser und verändert seine natürliche Zusammensetzung nicht. 1. Kalk (chemisch: Calciumcarbonat CaCO ) ist im Trinkwasser gelöst in Calcium- (Ca und Carbonat-Ionen (CO ) vorhanden. -
Seite 9: Steuer- Und Überwachungsmodul
2.3 Steuer- und Überwachungsmodul Das Steuer- und Überwachungsmodul stellt folgende Funktionen bereit: Selbsttest und automatische Inbetriebnahme Funktionsüberwachung der Gerätekomponenten o Positionskontrolle Mehrkammer-Ventil o Heizrelais und Heizstromüberwachung des TD-Moduls o Temperaturüberwachung WT, TD und RS o Motorfunktion für Antrieb Mehrkammer-Ventil o FailSafe (automatische Bypassschaltung bei Netzausfall) ... -
Seite 10: Technische Daten
Schuko-Stecker Typ EF; 2,5m Kabellänge Max. Umgebungstemperatur [°C] Schutzklasse Schutzart Hinweis Die Auslegung der BIOCAT Kalkschutzgeräte muss prinzipiell nach den Planungsempfehlungen von WATERCryst erfolgen. Die entsprechenden Unterlagen und Planungshinweise finden Sie in unseren Planerunterlagen. Seite 10 von 32 Rev.: 11013825-0... -
Seite 11: Einbaumaße
4 Einbaumaße Abmaße Einheit KS 5000 S KS 5500 S KS 6500 S KS 7000 S Gerätebreite Anschlusslänge [mm] Anschlussdimension 40 (1 ½‘‘) Anschlusshöhe [mm] 1.060 Gerätehöhe [mm] Tiefe [mm] Wandabstand [mm] Gewicht [kg] wassergefüllt Anschlussdimension 15 (1/2") Spülleitung Abflussdimension Rev.: 11013825-0 Seite 11 von 32... -
Seite 12: Montage Und Inbetriebnahme
5 Montage und Inbetriebnahme 5.1 Sicherheitshinweise und Einbauvorbedingungen Achtung ! Bei der Anwendung in Trinkwasserinstallationen die einschlägigen (örtlichen) Installationsvorschriften, allgemeine Richtlinien und Normen für die Versorgung mit Trinkwasser und erwärmtem Trinkwasser (TrinkwV, DIN2000, DIN2001, DIN50930, DIN1988, DVGW-, oder ÖVGW-Regelwerke) beachten und einhalten. ... -
Seite 13: Montage
5.2 Montage Der Betriebsdruck muss mindestens 2 bar und darf nicht mehr als 8 bar betragen. Gegebenenfalls ist ein Druckminderer vor dem Gerät zu installieren. Bei einer kontinuierlicher Wasserentnahme (z.B. Schwimmbadfüllung, Bewässerung) und in Kombination mit sicherheitstechnischen Armaturen (z. Thermische Ablaufsicherung) muss dafür ein separater Abgang vor dem BIOCAT KS erfolgen! Einbaubeispiel BIOCAT KS 5000-S in den Kaltwasseranschluss eines Mehrfamilienhauses, nach dem Wasserzähler, Filter und Druckregler. -
Seite 14: Einbauschema
5.3 Einbauschema Der Einbau erfolgt in die Kaltwasserzuleitung! Der Betriebsdruck muß mindestens 2 bar und darf nicht mehr als 8 bar betragen. Gegebenenfalls ist ein Druckminderer vor dem Gerät zu installieren. Variante A: Schutz der gesamten Trinkwasserinstallation (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) BIOCAT KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) SCHUKO Steckdose; (6) optional: Einbindung in die Gebäude-Leit-Technik mittels Meldekontakt;... - Seite 15 Variante B: Schutz der gesamten Warmwasserinstallation (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) BIOCAT KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) Rückspülleitung (temperaturbeständig 80°C); (6) SCHUKO Steckdose; (7) optional: Einbindung in die Gebäude-Leit-Technik mittels Meldekontakt; (8) Rückschlagventil; (9) Überdruckventil; (10) Wärmetauscher; (11) Warmwasserspeicher; (12) Warmwasserverteiler mit Warmwassersteigleitung; (13) Wandbatterie; (14) Kaltwasserverteiler mit Kaltwassersteigleitungen;...
-
Seite 16: Inbetriebnahme
5.4 Inbetriebnahme Die Inbetriebnahme erfolgt ausschließlich durch den WATERCryst Kundendienst. Ansonsten schließt WATERCryst jegliche Garantie und Gewährleistung aus! 5.4.1 Vorbereitungen Vor der Inbetriebnahme alle Verbindungen auf ordnungsgemäße Montage und Festigkeit prüfen! Die Spülleitung vom Gerät zum Abfluss muss vorschriftsgemäß installiert sein. -
Seite 17: Montage Der Abdeckhaube
Status-Nr.: 04. / Selftest Das Gerät währenddessen auf Undichtigkeiten prüfen! Komma-Punkt am Display blinkt LED: Grün Dauer ca. 3-4min HINWEIS: Kalkschutzanlage NICHT verlassen und NICHT ausstecken solange der Kommapunkt blinkt! Das Gerät wird dabei automatisch mit Wasser befüllt und überprüft alle wichtigen Funktionen: Ventilkolbenantrieb Positionsmelder... -
Seite 18: Glt-Meldekontakt (Optionales Zubehör)
6 GLT-Meldekontakt (optionales Zubehör) Artikel Beschreibung Art.-Nr. Stecker zur Einbindung der BIOCAT Kalkschutzanlage in die GLT-Stecker inkl. Gebäude-Leit-Technik 12000122 Kabel L=5m (GLT) Details siehe: Elektrischer Anschluss GLT Potentialfreier Meldekontakt: max. 24V 1A max. 1mm² Bei störungsfreiem Betrieb ist der Kontakt geschlossen. - Seite 19 Rev.: 11013825-0 Seite 19 von 32...
-
Seite 20: Betriebsmoden Und Anzeigen
7 Betriebsmoden und Anzeigen Die Steuerelektronik signalisiert die jeweiligen Betriebszustände und Störungen über ein zweistelliges Display, 3 LED und einen akustischen Signalgeber (Summer). Display: - zeigt den aktuellen Betriebsmodus bzw. die Fehlernummer. Betriebszustandsleuchten: - grün „ACTIVE“ (störungsfreier Betrieb) - gelb „CAT“ (Wechsel des Katalysator-Granulats erforderlich) - rot „ERROR“... -
Seite 21: Betriebszustände
7.1 Betriebszustände Grün / Wasserbehandlung aktiv ACTIVE Grün / Thermische Desinfektion aktiv ACTIVE Grün / Rückspülung aktiv ACTIVE Grün / Selfstest aktiv ACTIVE Grün / Akkutest aktiv ACTIVE Rot / ERROR Failsafe aktiv: keine Netzversorgung! blinkt HW-Test-Modus (nur für Kundendienst) 7.2 Normalbetrieb –... -
Seite 22: Thermische Desinfektion (Td)
7.3 Thermische Desinfektion (TD) Die erste automatische TD wird immer sofort nach der Inbetriebnahme oder einer Spannungsunterbrechung ausgeführt. Nach dieser ersten TD werden je nach Einstellung in regelmäßigen Abständen von 3 Tagen um 0:00 Uhr (Werkseinstellung) bzw. alle 1, 2, oder 3 Tage ausgelöst. -
Seite 23: Einstellen Des Intervalls Der Thermischen Desinfektion (Td)
7.3.1 Einstellen des Intervalls der thermischen Desinfektion (TD) Bei der ersten Inbetriebnahme muss manuell eine Inbetriebnahme gestartet werden. Das Gerät wird dabei automatisch mit Wasser befüllt: 1. Drücken Sie die „M“-Taste für mehr als 7 Sekunden. Das Display schaltet automatisch um auf „d.1.“ oder „d.2.“ oder „d.3.“ Display: d._. -
Seite 24: Rückspülbetrieb
7.4 Rückspülbetrieb Nach Abschluss der TD wird das Heißwasser über die Spülleitung aus dem Behälter des Geräts aus-gespült. Das Mehrkammer-Ventil fährt in die Stellung Rückspülung. Kaltes Wasser strömt in den Behälter des Geräts und verdrängt das heiße Wasser, das über die Spülleitung in den Abfluss gelangt. -
Seite 25: Selftest
7.5 Selftest Das Gerät wird dabei automatisch mit Wasser befüllt und überprüft alle wichtigen Funktionen: 1. Antrieb des Mehrkammer-Ventils 1. Positionsmelder 2. Das Mehrkammer-Ventil wird in die Rückspülstellung gefahren, Gerät entlüftet automatisch 3. Heizelement für thermische Desinfektion Dimensionierung des Abflusses prüfen! Es wird mehrmals gespült Nach dem Selftest wird automatisch eine TD gestartet. - Seite 26 Seite 26 von 32 Rev.: 11013825-0...
-
Seite 27: Fehlermeldungen / Betriebsstörungen
7.7 Fehlermeldungen / Betriebsstörungen Ein Fehler bzw. eine Betriebsstörung liegt nur dann vor, wenn die rote LED dauernd leuchtet. Aus der Displayanzeige ergibt sich der Fehlercode. Wenn die rote LED nicht leuchtet zeigt das Display den aktuellen Betriebszustand an. Wenn die gelbe LED leuchtet ist ein Katalysator-Granulat-Wechsel/Kartuschentausch notwendig. - Seite 28 Störungmeldungen RTC (Real Time Clock) Aus- und Wiedereinstecken, Inbetriebnahme (Siehe defekt / Inbetriebnahmeanleitung) starten. Kommunikation mit Bei nochmaligem Fehler Werkskundendienst informieren RTC nicht möglich WT-Pos nicht erreicht TD-Pos nicht erreicht RS-Pos nicht erreicht TD-Pos. über Zeitsteuerung nicht erreicht, FailSafe nicht Aus- und Wiedereinstecken, Inbetriebnahme (Siehe möglich! Inbetriebnahmeanleitung) starten.
-
Seite 29: Service
Temperaturfühler defekt / nicht angeschlossen / Temperatur unrealistische Messwerte Werkskundendienst informieren. TD-Fehler: Aufheiztemperatur nicht erreicht TD-Fehler: Haltetemperatur unterschritten RS-Fehler: Wasserversorgung überprüfen Kaltwassertemperatur nicht erreicht Aus- und Wiedereinstecken, Inbetriebnahme starten. Bei nochmaligem Fehler Werkskundendienst informieren. Akku defekt! Akkuspannung unter 3V Kein Akku vorhanden Werkskundendienst informieren. -
Seite 30: Wartung
8 Wartung Vor Ausführung von Wartungs- oder Reparaturarbeiten den Zugang zum Arbeitsbereich des Kalkschutzgerätes für unbefugte Personen sperren! Hinweisschild anbringen oder aufstellen, das auf die Wartungs- oder Reparaturarbeit aufmerksam macht. Gerät ausstecken, System drucklos machen und vor Wiedereinschaltung sichern. - Seite 31 Rev.: 11013825-0 Seite 31 von 32...
- Seite 32 BIOCAT KS 5000-S / KS 5500-S / KS 6500-S / KS 7000-S Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen WATERCryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Teil. +49 2129 3475 -755 Niederlassung Österreich...
