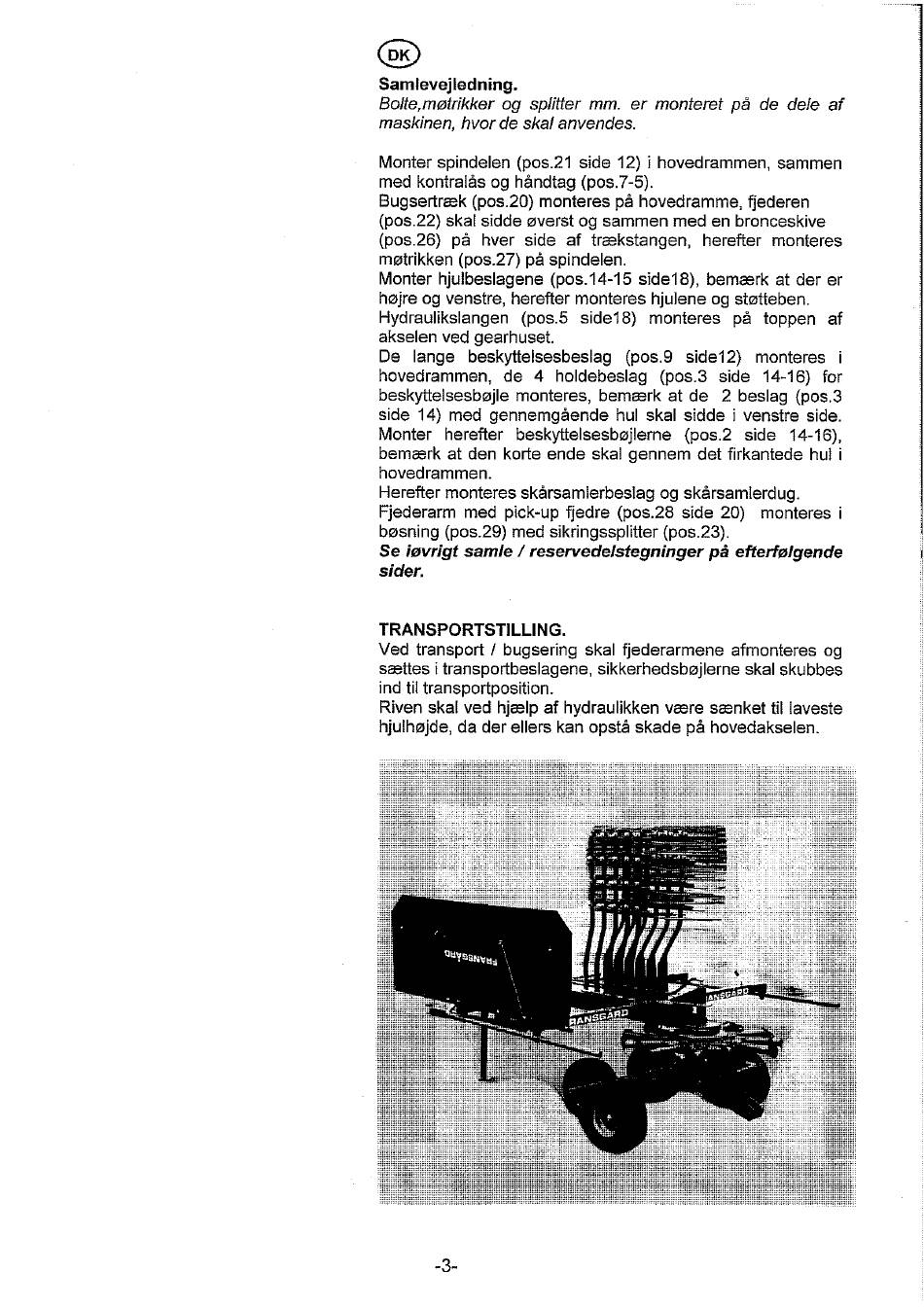

Samlevejledning,
Bolte,møtrikker
og splitter mm. er monteret på de dele af
maskinen, hvor de ska/ anvendes.
Monter spindelen (pos.21 side 12) i hovedrammen, sammen
med kontralås og håndtag (pos.7-5).
Bugsertræk (pos.20) monteres på hovedramme, fjederen
(pos.22) skat sidde øverst og sammen med en bronceskive
(pos.26) på hver side af trækstangen,
herefter monteres
møtrikken (pos.27) på spindelen.
Monter hjulbeslagene (pos.14-15 side18), bemærk at der er
højre og venstre, herefier monteres hjulene og støtteben.
Hydraulikslangen
(pos.5 side18)
monteres
på toppen
af
akselen ved gearhuset.
De lange
beskyttelsesbeslag
(pos.9
side12)
monteres
i
hovedrammen,
de 4 holdebeslag
(pos.3 side 14-16) for
beskyttelsesbøjle monteres, bemærk at de 2 beslag (pos.3
side 14) med gennemgående
hul skal sidde j venstre side.
Monter herefter
beskyttelsesbøjlerne
(pos.2 side
14-16),
bemærk at den korte ende skal gennem det firkantede hul i
hovedrammen.
Herefier monteres skårsamlerbeslag og skårsamlerdug.
Fjederarm med pick-up fjedre (pos.28 side 20)
monteres i
bøsning (pos.29) med sikringssplitter (pos.23).
Se iøvrigt samle / reservedelstegninger
på efferfølgende
sider.
TRANSPORTSTILLING.
Ved transport / bugsering skal fjederarmene
afmonteres og
sættes i transportbeslagene,
sikkerhedsbøjlerne
skal skubbes
ind til transportposition
Riven skal ved hjælp af hydraulikken være sænket til laveste
hjulhøjde, da der ellers kan opstå skade på hovedakselen.
-3-
