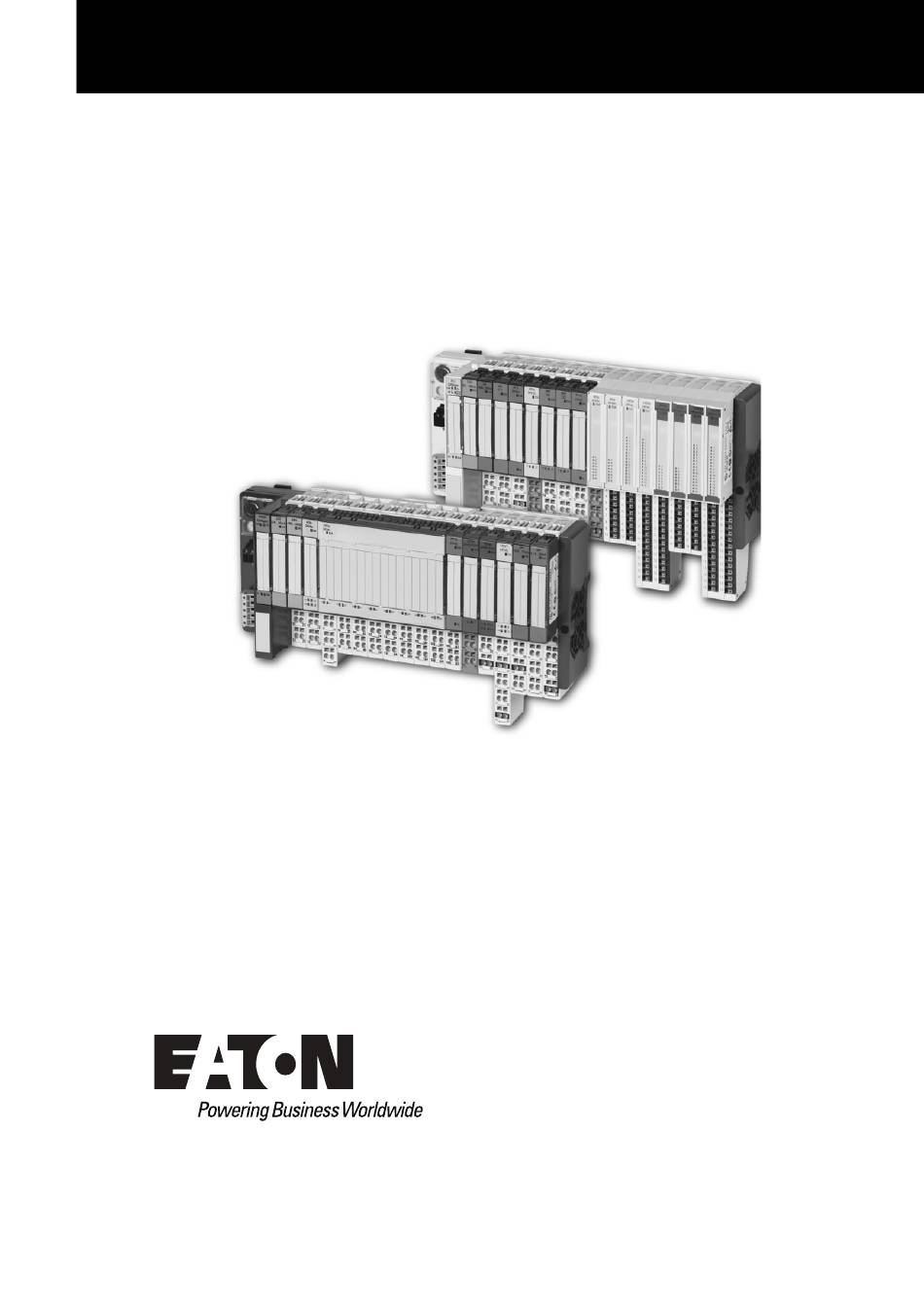

09/2011 MN05002016Z-DE
Benutzerhandbuch XI/ON
ersetzt M001698-04, 09/2008
XNE-1SWIRE
Technologiemodul

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton XNE-1SWIRE

Inhaltszusammenfassung für Eaton XNE-1SWIRE

  • Seite 1 09/2011 MN05002016Z-DE Benutzerhandbuch XI/ON ersetzt M001698-04, 09/2008 XNE-1SWIRE Technologiemodul...
  • Seite 2 Alle Rechte, auch die der Übersetzung vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung der Firma Eaton Automation AG, St. Gallen reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Sicherheitsvorschriften

    ▶ Es sind Vorkehrungen zu treffen, dass nach Spannungs- einbrüchen und -ausfällen ein unterbrochenes Programm ord- nungsgemäß wieder aufgenommen werden kann. Dabei dürfen auch kurzzeitig keine gefährlichen Betriebszustände auftreten. Ggf. ist NOT-AUS zu erzwingen. XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 4 (z. B. Leitungsquerschnitte, Absicherungen, Schutzleiteranbindung). ▶ Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur Instandhaltung dürfen nur von qualifiziertem Fachperso- nal durchgeführt werden (IEC/HD 60364 (DIN VDE 0100) und na- tionale Unfallverhütungsvorschriften beachten). XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 5: Inhaltsverzeichnis

    Rückmeldungen zum Benutzerhandbuch ..........8 Ergänzende Dokumentation..............9 Produktbeschreibung ................11 Leistungsmerkmale ................11 Parametrierung der Funktion ..............12 2.2.1 Physikalischer Aufbau scannen und im XNE-1SWIRE speichern... 12 2.2.2 SPS-Konfigurationsprüfung aktivieren und deaktivieren ......13 2.2.3 Systemverhalten bei positiven Konfigurationsprüfungen ...... 13 2.2.4 Systemverhalten bei negativen Konfigurationsprüfungen...
  • Seite 6 Moeller SWIRE Conformance Kriterien..........51 Spezielles Systemverhalten bei Funktion «Moeller Konform» ....51 Systemverhalten bei den Konfigurationsprüfungen («Moeller Konform») ................52 Konfiguration des XNE-1SWIRE mit MXpro ........53 Konfiguration der XN-PLC-CANopen............54 Konfiguration des XNE-1SWIRE als lokales Modul am XN-PLC-CANopen ................59 Konfiguration des XNE-1SWIRE als dezentrales Modul am XN-GWBR-CANopen................

  • Seite 7: Allgemeines

    Verletzungen oder zu Sachschaden führen kann.  Weist auf wichtige, jedoch nicht sicherheitsrelevante Informationen hin. Das verwendete Gefahrensymbol und der Text informieren über die konkrete Gefahr und über Maßnahmen zur Gefahrenabwehr. XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 8: Zweck Dieses Benutzerhandbuchs

    Arbeiten mit einzelnen Seiten aus dem Benutzerhandbuch kann durch nicht Beachten von sicherheitsrelevanten Informationen zu Sach- und Personenschaden führen. ▶ Immer mit vollständigem Original-Benutzerhandbuch arbeiten. 1.2.1 Rückmeldungen zum Benutzerhandbuch Bitte senden Sie Ihre Kommentare, Empfehlungen oder Anregungen zu diesem Benutzerhandbuch an: automation@eaton.com XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 9: Ergänzende Dokumentation

    Benutzerhandbuch XI/ON Gateway XN-GWBR-MODBUS-TCP Zum Thema SmartWire finden Sie unter www.moeller.net folgende Dokumente: [7] AWB1210+1251-1591 Verbindungssystem SmartWire-Module (Power-Modul, I/O-Modul, Modul für DILM) [8] AWB2528-1589 Verbindungssystem SmartWire-Easy223-SWIRE (easy Gateway, CAN-Open Gateway) [9] AWB1251-1590 Verbindungssystem SmartWire-SWIRE-GW-DP (PROFIBUS-DP Gateway) XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 10 1 Allgemeines 1.3 Ergänzende Dokumentation XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 11: Produktbeschreibung

    Netzteil zu versorgen, allerdings besteht die Möglichkeit U getrennt abzuschalten. Die SWIRE-Teilnehmer sowie das Zubehör sind über die jeweiligen Hersteller zu beziehen. Das Eaton Produkt XNE-1SWIRE kann sowohl zentral an einer XI/ON-SPS (z.B. XN-PLC-CANopen) oder dezentral als Modul in einer abgesetzten XI/ON-Station betrieben werden.

  • Seite 12: Parametrierung Der Funktion

    SWIRE-Stranges gescannt und mit der im XNE-1SWIRE gespeicherten SWIRE- Konfiguration verglichen (Konfigurationsprüfung auf Anzahl Teilnehmer, Typ und zugeteilte Adresse). Stimmt der physikalische Aufbau des SWIRE-Stranges mit der im XNE-1SWIRE gespeicherten Konfiguration nicht überein (LED SW blinkt), muss: • der physikalische Aufbau des SWIRE-Stranges im XNE-1SWIRE gespeichert werden •...

  • Seite 13: Sps-Konfigurationsprüfung Aktivieren Und Deaktivieren

    2.2 Parametrierung der Funktion 2.2.2 SPS-Konfigurationsprüfung aktivieren und deaktivieren Bei der SPS-Konfigurationsprüfung wird die im XNE-1SWIRE gespeicherte Konfigu- ration mit der in der SPS parametrierten SOLL-Konfiguration verglichen. Die vollstän- dige Gerätekennung muss übereinstimmen. Stimmen die beiden Konfigurationen vollständig überein, ist der ganze SWIRE-Strang bereit für den Datenaustausch (LED RDY leuchtet).

  • Seite 14: Systemverhalten Bei Negativen Konfigurationsprüfungen Und Bei Teilnehmerausfall

    Aufbau des SWIRE-Stranges mit der im XNE-1SWIRE gespeicherten Konfiguration über- einstimmt. Wird bei der SPS-Konfigurationsprüfung (SPS-Konfigurationsprüfung muss aktiviert sein) festgestellt, dass die im XNE-1SWIRE gespeicherte Konfiguration mit der in der SPS parametrierten SOLL-Konfiguration nicht vollständig übereinstimmt, geschieht Folgendes: •...
  • Seite 15 • Ist die SPS-Konfigurationsprüfung aktiviert und die Konfigurationsprüfung auf Strang-orientiert gesetzt, wird der Datenaustausch nur wieder gestartet, wenn die im XNE-1SWIRE gespeicherte Konfiguration mit der in der SPS parametrierten SOLL-Konfiguration vollständig übereinstimmt. Stimmen sie nicht vollständig überein, wird der Vorgang für den ganzen SWIRE-Strang abgebrochen.
  • Seite 16 Nach der Korrektur des physikalischen Aufbaus. Ist die SPS-Konfigurationsprüfung aktiviert, wird der Datenaustausch nur gestartet, wenn die im XNE-1SWIRE gespeicherte Konfiguration mit der in der SPS paramet- rierten SOLL-Konfiguration vollständig übereinstimmt. Stimmen die beiden Konfigu- ration nicht vollständig überein (LED RDY blinkt), wird der Vorgang für den ganzen SWIRE-Strang abgebrochen (LED RDY blinkt).
  • Seite 17 Stimmt beim Einschalten (Power-Up) der physikalische Aufbau des SWIRE-Stranges mit der im XNE-1SWIRE gespeicherten Konfiguration nicht überein (LED SW blinkt), wird der physikalische Aufbau kontinuierlich mit der im XNE-1SWIRE gespeicherten Konfiguration verglichen. Der SWIRE-Strang geht in Betrieb sobald Übereinstim- mung erkannt wird: •...

  • Seite 18: Weitere Parameter

    Ist die SPS-Konfigurationsprüfung aktiviert, wird der Datenaustausch nur gestartet, wenn die im XNE-1SWIRE gespeicherte Konfiguration mit der in der SPS paramet- rierten SOLL-Konfiguration vollständig übereinstimmt. Stimmen die beiden Konfigu- ration nicht vollständig überein (LED RDY blinkt), wird der Vorgang für den ganzen SWIRE-Strang abgebrochen (LED RDY blinkt).

  • Seite 19: Technische Eigenschaften

    2 Produktbeschreibung 2.4 Technische Eigenschaften Technische Eigenschaften Abb. 2 XNE-1SWIRE-Modul an ein GWBR-CANopen-Gateway gekoppelt 2.4.1 Prinzipschaltbild Modulbusanschaltung Modulbus-Slave SWIRE-Master SWIRE-Treiber SWIRE-Anschluss Abb. 3 Prinzipschaltbild zum XNE-1SWIRE XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 20: Technische Daten

    U keine Produktnorm IEC/EN 61131-2 Schutzart IP 20 Klimatische Anforderungen Umgebungstemperatur Betrieb 0 bis +55 °C Umgebungstemperatur Lagerung -25 bis +85 °C relative Feuchte 5 bis 95 % ohne Betauung Tab. 1 Technische Daten XNE-1SWIRE XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 21: Anzeigeelemente

    • LED SW und LED RDY leuchten: Der SWIRE-Strang ist im Datenaus- tausch. Grün blinkend • Die SPS-Konfigurationsprüfung wird durchgeführt. • Die im XNE-1SWIRE gespeicherte Kon- figuration entspricht nicht der in der SPS parametrierten SOLL-Konfigurati- SWIRE-Strang nicht aktiv. (SWIRE Strang Status) Grün...

  • Seite 22: Zugelassene Swire-Teilnehmer

    (Anzeige zur Relaisversor- Grün Die Spannung U ist im zulässigen gung des Strangs) Bereich. Tab. 2 LED Anzeigeelemente Zugelassene SWIRE-Teilnehmer Zurzeit sind folgende Teilnehmer am SWIRE-Strang für das XNE-1SWIRE zuge- lassen: Kennung Gerät Hersteller 0x20 SWIRE-DIL Moeller 0x21...

  • Seite 23: Anschlussbild Und Pinbelegung

    Anschlussbild und Pinbelegung Das folgende Bild zeigt beispielhaft den Anschluss der SWIRE-Versorgung mit einer Abschaltmöglichkeit (NOT-AUS) der Spulenversorgung der SWIRE-Relais. Abb. 4 Anschluss der Betriebsspannung für das XNE-1SWIRE mit abschaltbarer Versorgung der Spulen- versorgung U der SWIRE-Relais Das folgende Bild zeigt beispielhaft den Anschluss der SWIRE-Versorgung. Die Versorgungsspannung der Spulenversorgung der SWIRE-Relais ist über PIN 2 ange-...
  • Seite 24 SWIRE-Strangs GND Massepotenzial PIN 3 und PIN 4 sind intern gebrückt! GND Massepotenzial Einspeisung der Relaisversor- PIN 4 und PIN 6 sind intern gebrückt! gung Einspeisung der Relaisversor- gung Tab. 4 Pinbelegung der Anschlussklemmen XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 25: Integration Des Moduls In Profibus-Dp

    Die Feldeingabedaten werden vom angeschlossenen SWIRE-Strang an das XNE- 1SWIRE übertragen. Die Prozesseingabedaten beschreiben die Daten, die vom XNE-1SWIRE über ein Gateway zur SPS übertragen werden. Die Übertragung erfolgt in einem 8-Byte-Format. Für jeden SWIRE-Teilnehmer (SWIRE-Slave) werden 4 Bit belegt.
  • Seite 26 Status in der Steuerung zur Verfügung. ON LINE ON LINE Status des Teilnehmers x: alles o. k. OFF LINE OFF LINE Status des Teilnehmers es liegt eine/mehrere Slave-Diagnosen vor. Tab. 7 Aussage der Datenbits XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 27: Prozessausgabe

    Feldausgabedaten werden vom XNE-1SWIRE an ein Feldgerät ausgegeben. Die Prozessausgabedaten beschreiben die Daten, die von der SPS über ein Gateway und das XNE-1SWIRE an den SWIRE-Teilnehmer ausgegeben werden. Die Übertra- gung erfolgt in einem 8-Byte-Format. Für jeden SWIRE-Teilnehmer (SWIRE-Slave) werden 4 Bit belegt.
  • Seite 28 Tab. 12 Prozessausgabedaten von zugelassenen SWIRE-Teilnehmern außer SWIRE-DIL Unterstützt ein Teilnehmer nicht die Anzahl von 4 Ausgangsbits, werden die Ausgänge in ihrer Reihenfolge vom untersten Wert beginnend den Prozessausgabe- daten ebenfalls vom niederwertigen Bit beginnend zugeordnet. XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 29: Diagnose

    Mit Anwahl „Geraetebez. Diagnose“ wird eine verkürzte Diagnosedarstellung gene- riert, die lediglich die Gateway-Diagnose (gerätebezogene Diagnose) darstellt. Ange- hängt sind die Diagnosebytes aller diagnosefähigen Module der Station. Für XNE-1SWIRE-Module sind diese wie folgt zu interpretieren: Bit 7 Bit 6 Bit 5...
  • Seite 30 Bemerkung Byte 1 SWIRE MASTER Stimmt der physikalische Aufbau des SWIRE-Stranges mit der im XNE-1SWIRE gespeicherten SWIRE-Konfi- guration nicht überein, meldet dieses Bit einen Fehler. Data exchange Der physikalische Aufbau des SWIRE- Stranges wurde akzeptiert und der SWIRE-Strang ist im Betrieb.
  • Seite 31 Versorgungsspannung den Pegel unterschreitet, bei der die Funktion der Relais nicht gewährleistet ist. Schütz-Versorgungsspannung ist o. k. (> 20 VDC) oder Diagnose ist über die Parametrierung inaktiv geschaltet. Unterspannung Schütz-Versorgungsspannung ist nicht o. k. (< 18 VDC). XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 32 PKZ des Teilnehmers Sx ausge- löst ist. Das PKZ des Teilnehmers ist nicht ausgelöst oder Diagnose ist über die Parametrierung inaktiv geschaltet. ausgelöst Das PKZ des Teilnehmers ist ausge- löst. Tab. 14 Aussage der Diagnosedatenbits XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 33: Parameter

    S13 SC S12 SC S11 SC S10 SC DIAG DIAG DIAG DIAG DIAG DIAG DIAG DIAG Byte 7 reserviert Byte 8 reserviert Byte 9 Typkennung Slave 1 - 16 - 24 Tab. 15 Datenaufbau Parameter XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 34 Konfiguration nicht überein, wird der physikalische Aufbau automatisch im XNE-1SWIRE gespeichert. Konfigura- SPS-Konfigurationsprüfung tion Ist die SPS-Konfigurationsprüfung aktiviert, wird die im XNE-1SWIRE gespei- cherte Konfiguration mit der in der SPS parametrierten SOLL-Konfiguration verglichen. aktiv Die im XNE-1SWIRE gespeicherte Konfiguration wird mit der in der SPS parametrierten SOLL-Konfiguration verglichen.
  • Seite 35 3.1 Datenabbild unter PROFIBUS-DP Byte Bezeich- Zustand Bemerkung nung Byte 1 Moeller Konform (ab Version VN 01-04) Verhalten des XNE-1SWIRE gemäß Moeller SWIRE Conformance Kriterien. inaktiv Standardverhalten aktiv Der XNE-1SWIRE Master verhält sich entsprechend der Moeller SWIRE Conformance Kriterien. Byte 2...
  • Seite 36 SOLL-Vorgabe des TYPs für den SWIRE-Teilnehmer der Position x im SWIRE- nung Slave x Strang. 0x20 SWIRE-DIL (Moeller) 0x21 SWIRE-4DI-2DO-R (Moeller) 0x01 PH9285.91 (Dold) 0x02 PH9285.91/001 (Dold) 0x03 PH9285.91/002 (Dold) 0xFF Grundeinstellung (kein Teilnehmer) Tab. 16 Aussage der Parameterbits XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 37: Integration Des Moduls In Devicenet

    Level in der Klassenhierarchie erstellten Objekts. # OF INSTANCES USINT Enthält die Anzahl der auf diesem Klassenlevel erstellten Objekt Instanzen. MAX CLASS ATTR USINT Enthält die Nummer des letzten implemen- tierten Klassenattributes. Tab. 17 Class Instance XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 38 INTERFACE ARRAY OF: BYTE: Melde-Byte Sequenz MODULE REGISTERED ENUM Beinhaltet die in allen Modullisten aufgeführte INDEX USINT Indexnummer. NUMBER OF SUPPORTED USINT Gibt die Anzahl, der von dieser Modulinstanz unter- INPUT CHANNELS stützten Eingangskanäle an. XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 39 Bit aus DIAG_PKZ_ERROR zugeordnet. Der Teil- nehmer 1 gehört zu Bit 0, der Teilnehmer 2 zu Bit 1 etc. 0: Es liegt keine PKZ-Auslösung vor oder Diagnose ist über die Parametrierung inaktiv geschaltet. 1: Es liegt min. eine PKZ-Auslösung vor. XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 40 <reserved> Bit 1 - Automatische Konfiguration SWIRE 0: Manuelle SWIRE-Konfiguration: Um den physikalischen Aufbau des SWIRE- Stranges im XNE-1SWIRE zu speichern, muss der CFG-Taster des XNE-1SWIRE manuell gedrückt werden (funktioniert nur, wenn LED SW blinkt). 1: Automatische SWIRE-Konfiguration: Stimmt beim Einschalten (Power-Up), der physikali-...

  • Seite 41: Beschreibung

    Rückmeldeschnittstelle als Bit 4 übernommen. PARAM_SWIRE_TYPE_IDE BYTE Bit 0 bis Bit 3 - Variantenkennung kein Teilnehmer SLAVE_1 BIS SWIRE-DIL (Moeller) PARAM_SWIRE_TYPE_IDE SWIRE-4DI-2DO-R (Moeller) PH9285.91 (Dold) SLAVE_1 PH9285.91/001 (Dold) PH9285.91/002 (Dold) Tab. 18 Object Instance XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 42 4 Integration des Moduls in DeviceNet 4.1 SWIRE Module Class (VSC121) XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 43: Integration Des Moduls In Canopen

    5 Integration des Moduls in CANopen 5.1 Darstellung der Prozesseingabedaten Integration des Moduls in CANopen Darstellung der Prozesseingabedaten Die Darstellung der Prozesseingabedaten der XNE-1SWIRE-Module erfolgt über die Objekte 6000 , 6020 , 6021 , und 6022 , 6100 oder 6120 für digitale...

  • Seite 44: Darstellung Der Diagnosedaten

    Ein Subindex kann maximal 4 Bytes darstellen. Größere Diagnosedatenmengen werden auf die folgenden Objekte verteilt. Der Subindex gehört weiterhin zur Modulnummer. Die folgende Tabelle zeigt die Verteilung der Diagnosedatenbytes des XNE-1SWIRE-  Moduls auf die herstellerspezifischen Objekte: Verwenden Sie die Objekte 3044 und 3045 , um auf die vollständi-...

  • Seite 45: Object 3044 Hex - Xbi Diag Dword

    XI/ON-Modulbus. Der Subindex 1 bis 74 entspricht dabei der Modul-Nr. des XI/ON-Moduls. Eigenschaft Object 3045 INDEX 3045 Name XBI Diag Dword2 Objekt Code ARRAY Datentyp Unsigned32 Zugriff Default-Wert XI/ON PDO-Mapping Tab. 21 Objekt 3045 - Beschreibung XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 46: Darstellung Der Parameterdaten

    Moduls in der XI/ON-Station entsprechen.  Eine vollständige Darstellung des Aufbaus der Parameterdaten des XNE-1SWIRE-Moduls finden Sie im Kapitel 3.1.4 Parameter, Seite 33. Angehängt an diese Darstellung finden Sie eine Tabelle mit den Erläute- rungen zur Aussage der einzelnen Bits.

  • Seite 47: Xbi Param Byte

    XI/ON-Modulbus. Der Subindex 1 bis 74 entspricht dabei der Modul-Nr. des XI/ON-Moduls. Eigenschaft Object 3062 INDEX 3062 Name XBI Param Word Objekt Code ARRAY Datentyp Unsigned16 Zugriff Default-Wert XI/ON PDO-Mapping Tab. 24 Objekt 3062 - Beschreibung XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 48: Xbi Param Dword

    Moduls auf dem XI/ON-Modulbus. Der Subindex 1 bis 74 entspricht dabei der Modul-Nr. des XI/ON-Moduls. Eigenschaft Object 3065 INDEX 3065 Name XBI Param Dword2 Objekt Code ARRAY Datentyp Unsigned32 Zugriff Default-Wert XI/ON PDO-Mapping Tab. 26 Objekt 3065 - Beschreibung XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 49: Object 3066 Hex - Xbi Param Dword3

    Moduls auf dem XI/ON-Modulbus. Der Subindex 1 bis 74 entspricht dabei der Modul-Nr. des XI/ON-Moduls. Eigenschaft Object 3067 INDEX 3067 Name XBI Param Dword4 Objekt Code ARRAY Datentyp Unsigned32 Zugriff Default-Wert XI/ON PDO-Mapping Tab. 28 Objekt 3067 - Beschreibung XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 50: Object 3068

    Modul-Nr. Diagbyte 0Diagbyte 1Diagbyte 2 Diagbyte 3 SWIRE modules | 4 | 6 | 5 | 7 Tab. 31 Zusätzliche Emergencies Die Bytes 6 und 7 des Emergency-Frames enthalten das Ergebnis der bitweisen Oder-Verknüpfung der angegebenen Diagbytes. XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 51: Moeller Swire Conformance Kriterien

    6.1 Spezielles Systemverhalten bei Funktion «Moeller Konform» Moeller SWIRE Conformance Kriterien Das System SWIRE wurde von der Fa. Moeller entwickelt. Der XNE-1SWIRE unter- stützt die SWIRE-Teilnehmer SWIRE-DIL und SWIRE-4DI-2DO-R der Fa. Moeller sowie PH9285.91, PH9285.91/001 und PH9285.91/002 der Fa. Dold. Damit werden besondere Anforderungen an kompatibles Verhalten gestellt.

  • Seite 52: Systemverhalten Bei Den Konfigurationsprüfungen

    Systemverhalten bei den Konfigurationsprüfungen Beim Einschalten von U (Power-Up) wird der physikalische Aufbau des SWIRE-Stranges gescannt und mit der im XNE-1SWIRE gespeicherten SWIRE- Konfiguration verglichen. • Stimmen der physikalische Aufbau des SWIRE-Stranges mit der im XNE- 1SWIRE gespeicherten Konfiguration überein, geht der SWIRE-Strang in Betrieb (LED SW leuchtet).

  • Seite 53: Konfiguration Des Xne-1Swire Mit Mxpro

    6.2 Systemverhalten bei den Konfigurationsprüfungen («Moeller Konform») Konfiguration des XNE-1SWIRE mit MXpro Im Rahmen eines Konfigurationsbeispiels wird erläutert, wie das XNE-1SWIRE als lokales Modul in die XN-PLC-CANopen und als dezentrales Modul an einem XN- GWBR-CANopen einzubinden ist. Das XN-PLC-CANopen wird hierzu als CAN- Master für das XN-GWBR-CANopen genutzt.

  • Seite 54: Konfiguration Der Xn-Plc-Canopen

    7 Konfiguration des XNE-1SWIRE mit MXpro 7.1 Konfiguration der XN-PLC-CANopen Konfiguration der XN-PLC-CANopen Nachdem das XN-PLC-CANopen in dem Projekt als Zielsystem bestimmt wurde, ist das System in der -Steuerungskonfiguration- zu konfigurieren. Die lokalen Teil- nehmer am XN-PLC-CANopen werden unter XN-PLC-CANopen[SLOT] Ein- /Ausgänge ausgewählt.
  • Seite 55 Das von XNE-1SWIRE belegte Datenvolumen benötigte damit die Größe eines voll- ständigen Sende-PDOs und eines vollständigen Empfangs-PDOs. Sind weitere digi- tale Module in der Station vorhanden, können sich die Daten des XNE-1SWIRE auf verschiedene PDOs verteilen, da Digitaldaten gemäß der physikalischen Anordnung in der Station lückenlos in einem PDO angeordnet werden.
  • Seite 56 7 Konfiguration des XNE-1SWIRE mit MXpro 7.1 Konfiguration der XN-PLC-CANopen Abb. 11 Zuweisen der COB-ID zum PDO 0x1404 Abb. 12 Zuweisen der COB-ID zum PDO 0x1804 XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
  • Seite 57 7 Konfiguration des XNE-1SWIRE mit MXpro 7.1 Konfiguration der XN-PLC-CANopen Zur Unterstützung der CAN-Masterfunktionalität des XN-PLC-CANopen ist die CanUser-Master.lib und die CANUser_Master.lib in die Bibliothek aufzunehmen und die Variablendeklarationen über Projekt/Importieren CanUser.exp und CanUser- Master.exp einzubinden. Abb. 13 Einbinden der CanUser-Master.lib und der CANUser_Master.lib in die Bibliothek Abb.
  • Seite 58 7 Konfiguration des XNE-1SWIRE mit MXpro 7.1 Konfiguration der XN-PLC-CANopen Anschließend ist unter Projekt/Optionen/Übersetzungsoptionen noch die Anzahl der Datensegmente zu erhöhen (max. 12). Abb. 15 Anzahl der Datensegmente XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...

  • Seite 59: Konfiguration Des Xne-1Swire Als Lokales Modul Am Xn-Plc-Canopen

    Nach der Konfiguration von XN-PLC-CANopen und XN-GWBR-CANopen sind jetzt noch die in der Station befindlichen Module im Hinblick auf die gewünschte Funktion zu parametrieren. In diesem Beispiel soll folgende Funktion des XNE-1SWIRE parametriert werden: • Der physikalische Aufbau des SWIRE-Stranges soll automatisch im XNE- 1SWIRE gespeichert werden.

  • Seite 60: Konfiguration Des Xne-1Swire Als Dezentrales Modul

    XN-GWBR-CANopen Das XNE-1SWIRE am XN-GWBR-CANopen wurde als erstes I/O-Modul direkt hinter dem Gateway platziert. Da die Prozessdaten des XNE-1SWIRE als digitale Ein- und Ausgabedaten eingebunden sind, würden insbesondere 2- oder 4-kanalige Digitalm- odule vor dem XNE-1SWIRE zu unübersichtlichen Zuordnungen führen.
  • Seite 61 Nach dem Laden und Starten des Programmes auf der Steuerung (XN-PLC- CANopen) geschieht Folgendes: • Das am XN-GWBR-CANopen befindliche XNE-1SWIRE ist bereit für den Daten- austausch (LED RDY leuchtet). • Der physikalische Aufbau des SWIRE-Stranges wird gescannt und mit der im XNE-1SWIRE gespeicherten SWIRE-Konfiguration verglichen.
  • Seite 62 7 Konfiguration des XNE-1SWIRE mit MXpro 7.3 Konfiguration des XNE-1SWIRE als dezentrales Modul am XN-GWBR-CANopen XI/ON: XNE-1SWIRE 09/2011 MN05002016Z-DE www.eaton.com...
