Lenz Digital plus LW130 Information Seite 7

Bausteine für Gleisbildstellpulte
O N
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9 1 0 1 1 12 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 21 2 2 2 3 2 4 25 2 6 27 2 8 2 9 3 0 3 1 3 2
Vorwiderstände für
LEDs können
wahlweise auf der
Anoden- oder
Kathodenseite
angeschlossen
werden

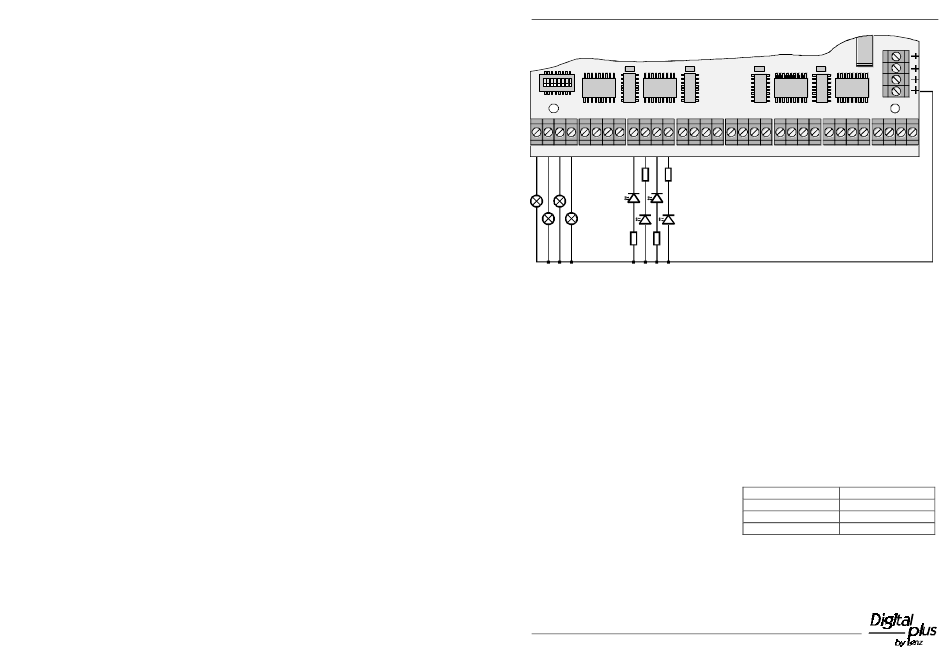

Anschluß von Glühbirnen und Leuchtdioden
betragen darf. Die Spannung der
verwendendeten Glühbirnen muss
gleich der Versorgungsspannung des
LW130 sein.
Variante 2, Leuchtdioden:
Hier benötigen Sie zusätzlich pro
Leuchtdiode noch einen Vorwider-
stand, außerdem müssen Sie
wissen, wo die Kathode und wo die
Anode der LED angeschlossen
werden muß.
Der gemeinsame Anschluß aller
Beleuchtungen ist die "++++"
Klemmenreihe. Sie stellt den
"Pluspol" dar. Die Ausgänge 1 bis 32
stellen den "Minuspol" dar.
Folglich muß eine LED mit der
Kathode an den Ausgang (1 bis 32),
mit der Anode zur "++++"
Klemmenreihe zeigen. Ob Sie den
erforderlichen Vorwiderstand auf der
Kathoden- oder Anodenseite der
LED einbauen, ist dabei gleichgültig,
denken Sie aber daran, daß jede
LED einen eigenen Vorwiderstand
benötigt.
Für die Ermittlung des Wertes des
Widerstandes dient die folgende
Tabelle. Die genannten Werte gelten
bei einer Versorgungsspannung von
16V.
Strom der LED Widerstand
3 mA 5,6 kOhm
5 mA 3,3 kOhm
10 mA 1,5 kOhm
Bausteine für Gleisbildstellpulte
Wenn Sie fertige Bausteine zum
Aufbau Ihres GBS verwenden
7
