Twin Busch TW X-11 Installation, Bedienung Und Wartung Seite 11

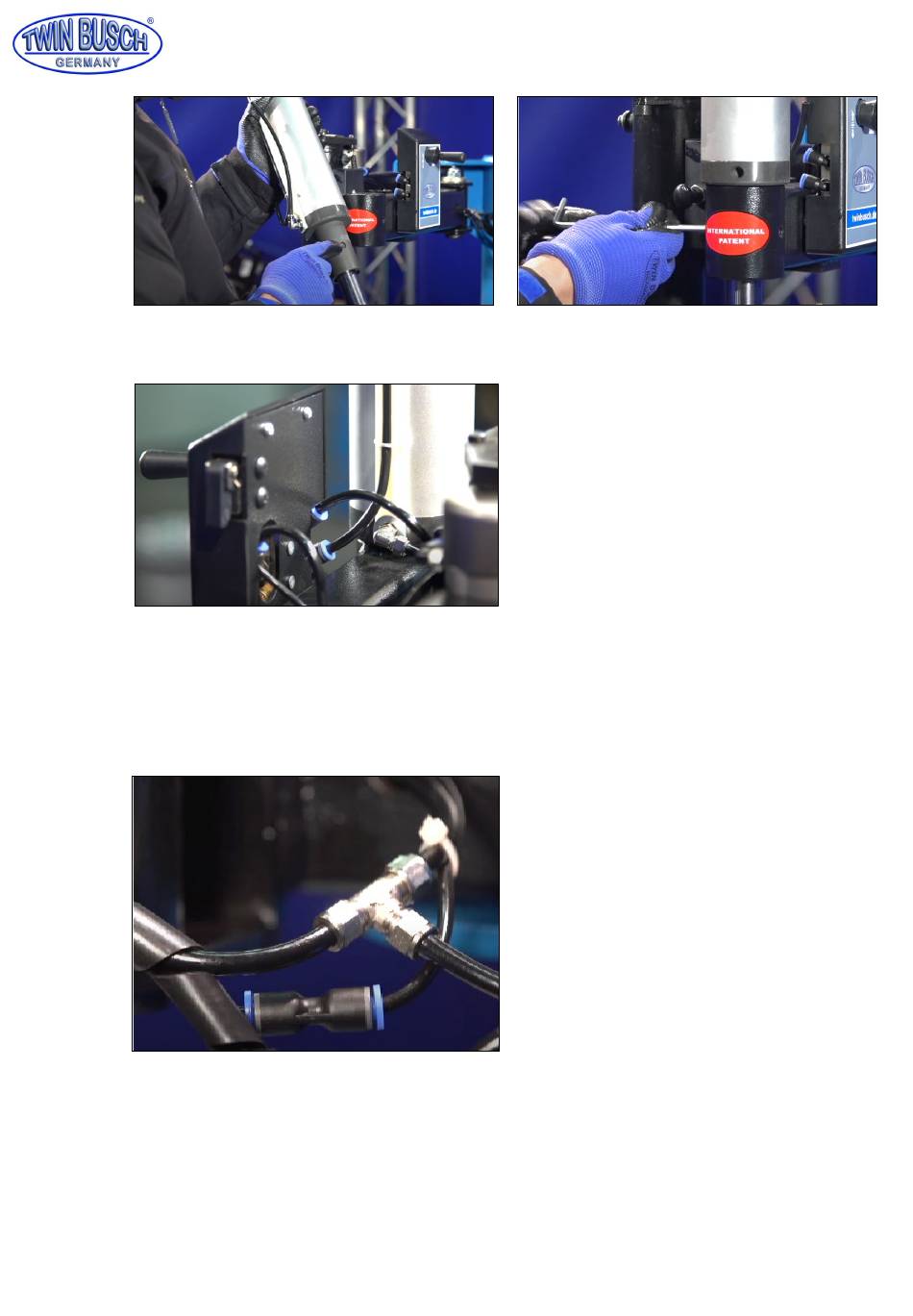

Abbildung: Einsetzen des Zylinders
10) Verbinden Sie die Druckluftschläuche des Zylinders.
11) Entfernen Sie die Mutter von dem offenen Ende des T-Stücks am Hilfsarm und setzen Sie diese auf das
offene Schlauchende am Montagearm.
a) Verbinden Sie nun das T-Stück vom Hilfsarm mit dem offenen Schlauchende.
b) Setzen Sie das offene Schlauchende am Hilfsarm auf das Zwischenstück.
c) Ziehen Sie alle Verbindungen gut fest.
12) Verlegen Sie den Schlauch durch die Halterungen nach unten und verbinden Sie den Druckluftschlauch
mit der Luftzufuhr unten an der Maschine.
Hinweis: Achten Sie darauf, dass der Schlauch oben nicht unter Spannung steht.
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch Reifenmontagemaschine TWX-11
Abbildung: Druckluftschläuche
Abbildung: T-Stück und Zwischenstück
Seite | 7
