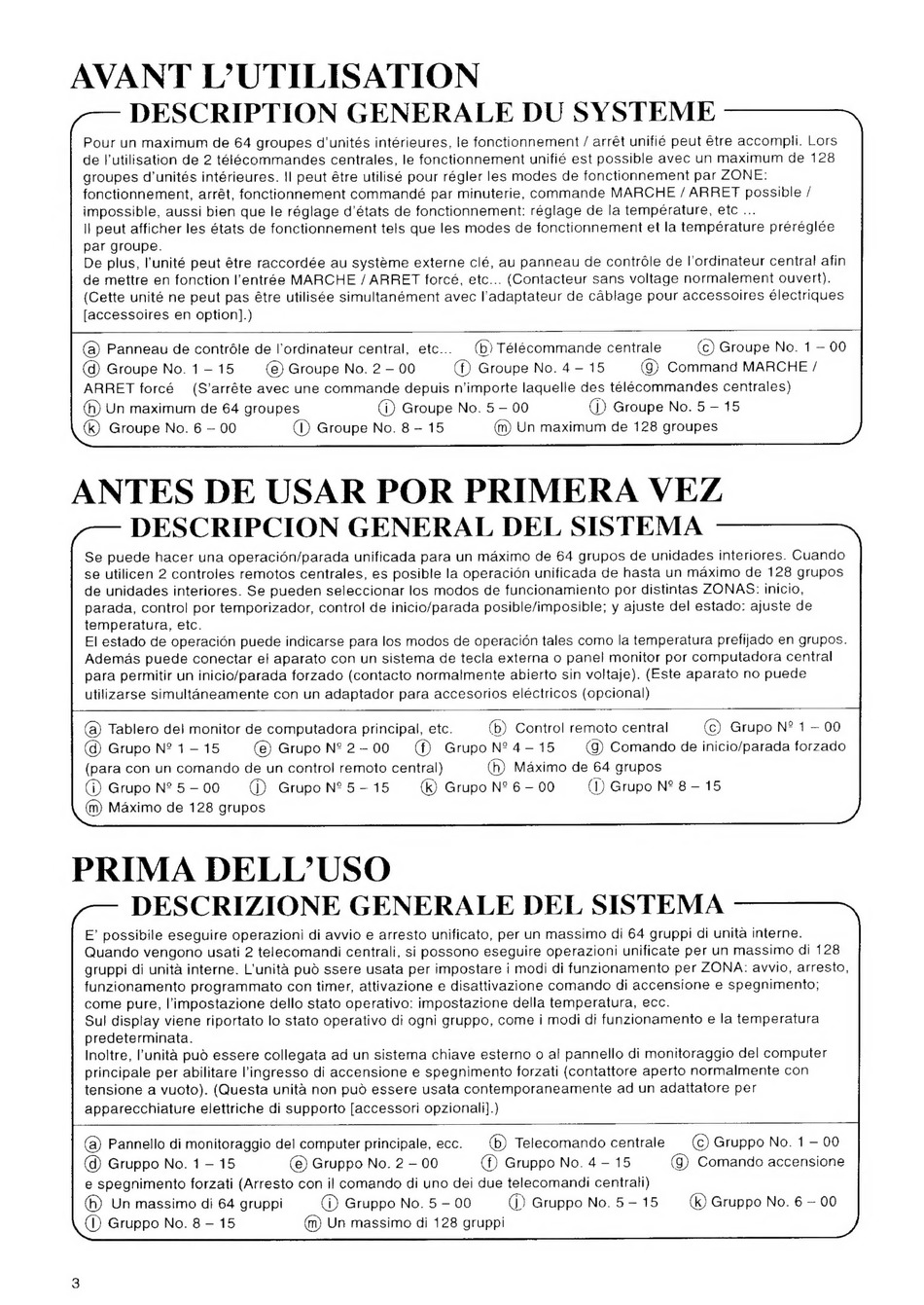

AVANT L'UTILISATION
DESCRIPTION GENERALE DU SYSTEME
Pour un maximum
de 64 groupes d'unités intérieures, le fonctionnement / arrét unifié peut étre accompli. Lors
de l'utilisation de 2 télécommandes
centrales, le fonctionnement unifié est possible avec un maximum
de 128
groupes d'unités intérieures. || peut être utilisé pour régler les modes de fonctionnement par ZONE:
fonctionnement, arrét, fonctionnement commandé par minuterie, commande MARCHE / ARRET possible /
impossible, aussi bien que le réglage d'états de fonctionnement: réglage de la température, etc ...
Il peut afficher les états de fonctionnement tels que les modes de fonctionnement et la température préréglée
par groupe.
De plus, l'unité peut être raccordée au système externe clé, au panneau de contrôle de l'ordinateur central afin
de mettre en fonction l'entrée MARCHE
/ ARRET forcé, etc... (Contacteur sans voltage normalement ouvert).
(Cette unité ne peut pas étre utilisée simultanément avec l'adaptateur de cáblage pour accessoires électriques
[accessoires en option].)
(a) Panneau de contróle de l'ordinateur central,
etc...
(b) Télécommande centrale
(c) Groupe No. 1 — 00
(d) Groupe No. 1-15
(е) Groupe No. 2-00
(f) Groupe No. 4 - 15
(g Command MARCHE /
ARRET forcé
(S'arréte avec une commande
depuis n'importe laquelle des télécommandes centrales)
(h) Un maximum de 64 groupes
(i) Groupe No. 5 - 00
(D Groupe No. 5 - 15
(k) Groupe No. 6—00
(D Groupe No. 8 ~ 15
(m) Un maximum de 128 groupes
ANTES DE USAR POR PRIMERA VEZ
DESCRIPCION GENERAL DEL SISTEMA
Se puede hacer una operación/parada unificada para un máximo de 64 grupos de unidades interiores. Cuando
se utilicen 2 controles remotos centrales, es posible la operación unificada de hasta un máximo de 128 grupos
de unidades interiores. Se pueden seleccionar los modos de funcionamiento por distintas ZONAS:
inicio,
parada, control por temporizador, control de inicio/parada posible/imposible; y ajuste del estado: ajuste de
temperatura,
etc.
El estado de operación puede indicarse para los modos de operación tales como la temperatura prefijado en grupos.
Además puede conectar el aparato con un sistema de tecla externa o panel monitor por computadora central
para permitir un inicio/parada forzado (contacto normalmente
abierto sin voltaje). (Este aparato no puede
utilizarse simultáneamente con un adaptador para accesorios eléctricos (opcional)
(a) Tablero del monitor de computadora principal, etc.
(b) Control remoto central
(с) Grupo N° 1 — 00
(d) Grupo N° 1—15
(e) Grupo N° 2 — 00
(D
Grupo N° 4 — 15
(g) Comando
de inicio/parada forzado
(para con un comando de un control remoto central)
(m Máximo de 64 grupos
(D Grupo N° 5-00
(D GrupoN?5-15
(К) Grupo N° 6 - 00
(1) Grupo N° 8 - 15
(m) Máximo de 128 grupos
PRIMA DELL'USO
DESCRIZIONE GENERALE DEL SISTEMA
E' possibile eseguire operazioni di avvio e arresto unificato, per un massimo di 64 gruppi di unità interne.
Quando vengono usati 2 telecomandi centrali, si possono eseguire operazioni unificate per un massimo di 128
gruppi di unità interne. L'unità puó ssere usata per impostare i modi di funzionamento per ZONA: avvio, arresto,
funzionamento
programmato con timer, attivazione e disattivazione comando di accensione e spegnimento;
come
pure, l'impostazione dello stato operativo: impostazione della temperatura, ecc.
Sul display viene riportato lo stato operativo di ogni gruppo, come i modi di funzionamento e la temperatura
predeterminata.
Inoltre, l'unità puó essere collegata ad un sistema chiave esterno o al pannello di monitoraggio del computer
principale per abilitare l'ingresso di accensione e spegnimento forzati (contattore aperto normalmente con
tensione a vuoto). (Questa unità non puó essere usata contemporaneamente
ad un adattatore per
apparecchiature elettriche di supporto [accessori opzionali].)
(а) Pannello di monitoraggio del computer principale, ecc.
Ó) Telecomando centrale
(с) Gruppo No. 1- 00
(d) Gruppo No. 1- 15
(e) Gruppo No. 2 — 00
(f) Gruppo No. 4 - 15
(g) Comando accensione
e spegnimento forzati (Arresto con il comando di uno dei due telecomandi centrali)
@
Un massimo di 64 gruppi
O Gruppo No. 5 – 00
Q Gruppo No. 5 — 15
(k) Gruppo No. 6 - 00
(1) Gruppo No. 8 - 15
(m) Un massimo di 128 gruppi
