+1 et +2 se réfèrent aux points
suivants.
1:
Le réglage peut ne pas être
acceptable selon le type d'unité
intérieure avec laquelle cette unité
est raccordée.
4-2: Le groupe en fonctionnement
ventilateur dans la zone exécute le
fonctionnement de commande
de
la température (froid / chaleur)
sous le système de fluide
frigorifique extérieur.

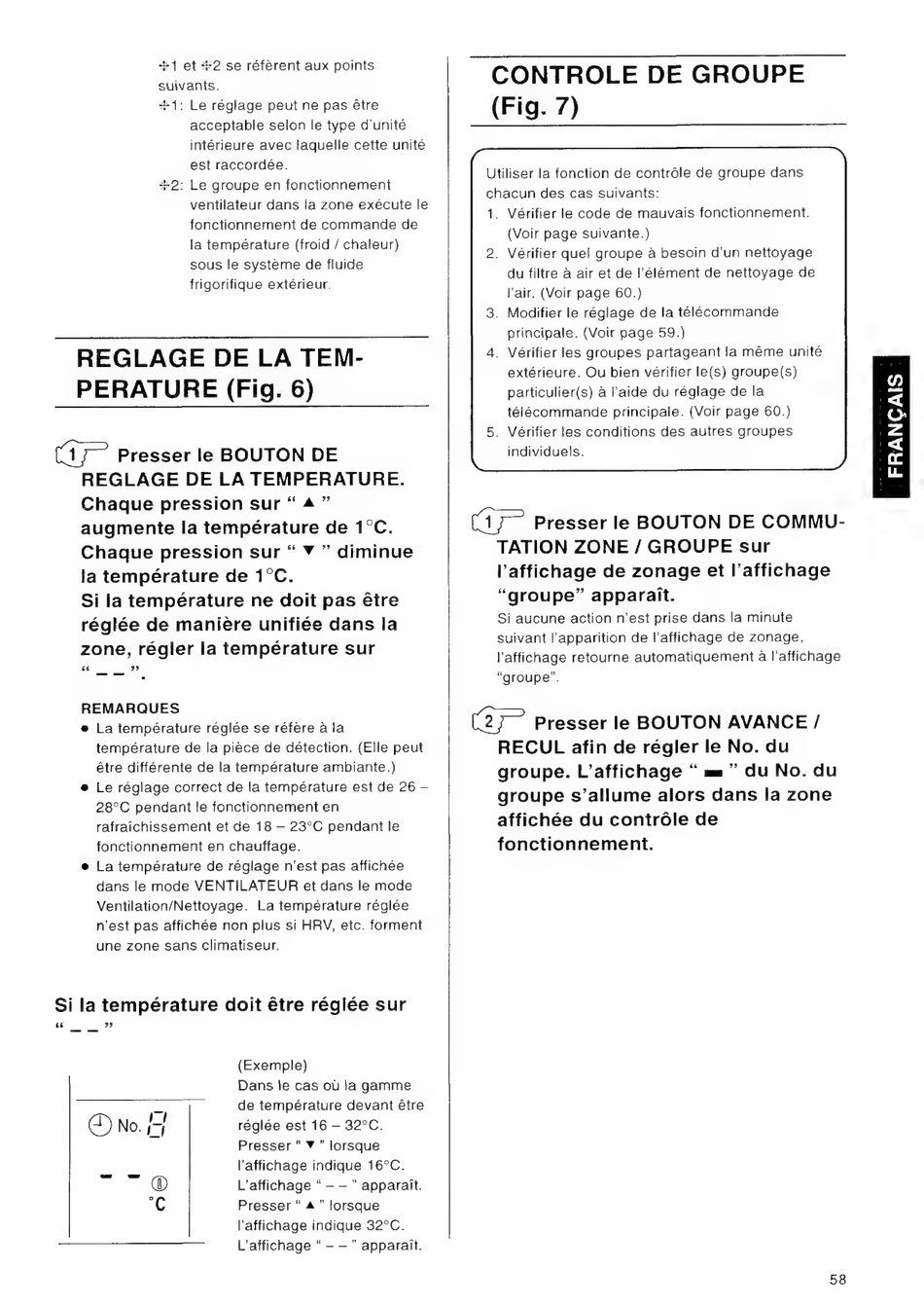

REGLAGE DE LA TEM-
PERATURE (Fig. 6)
(17 Presser le BOUTON DE
REGLAGE
DE LA TEMPERATURE.
Chaque pression sur "А"
augmente la température de 1°С.
Chaque pression sur " Y " diminue
la température de 1°С.
Si la température ne doit pas étre
réglée de maniere unifiée dans la
zone, régler la température sur
Ft
27
REMARQUES
e La température réglée se réfère à la
température de la pièce de détection. (Elle peut
être différente de la température ambiante.)
e Le réglage correct de la température est de 26 —
28°C pendant le fonctionnement en
rafraîchissement et de 18 – 23°C pendant le
fonctionnement en chauffage.
e La température de réglage n'est pas affichée
dans le mode VENTILATEUR
et dans le mode
Ventilation/Nettoyage.
La température réglée
n'est pas affichée non plus si HRV, etc. forment
une zone sans climatiseur.
Si la température doit être réglée sur
33
(Exemple)
Dans le cas où la gamme
Së
de température devant étre
С) Мо. -
réglée est 16 — 32°С.
Presser * Y " lorsque
l'affichage indique 16?C.
=
D
L'affichage " — —" apparaît.
'€
Presser " A " lorsque
l'affichage indique 32°С.
L'affichage " — — " apparait.
CONTROLE DE GROUPE
(Fig. 7)
Utiliser la fonction de contróle de groupe dans
chacun des cas suivants:
1. Vérifier le code de mauvais fonctionnement.
(Voir page suivante.)
. Vérifier quel groupe à besoin d'un nettoyage
du filtre à air et de l'élément de nettoyage de
l'air. (Voir page 60.)
. Modifier le réglage de la télécommande
principale. (Voir page 59.)
. Vérifier les groupes partageant la méme unité
extérieure. Ou bien vérifier le(s) groupe(s)
particulier(s) à l'aide du réglage de la
télécommande
principale. (Voir page 60.)
. Vérifier les conditions des autres groupes
individuels.
(177 Presser le BOUTON DE COMMU-
TATION ZONE / GROUPE sur
l'affichage de zonage et l'affichage
"groupe" apparait.
Si aucune action n'est prise dans la minute
suivant l'apparition de l'affichage de zonage,
l'affichage retourne automatiquement à l'affichage
"groupe".
(277 Presser le BOUTON AVANCE /
RECUL afin de régler le No. du
groupe. L'affichage " m " du No. du
groupe s'allume alors dans la zone
affichée du contróle de
fonctionnement.
58
FRAN
