BAUANLEITUNG
LENKRAD UND LENKSÄULE
In dieser Bauphase beginnen Sie mit der Arbeit an der Lenkung und verbinden
das Armaturenbrett mit dem Boden des Innenraums.

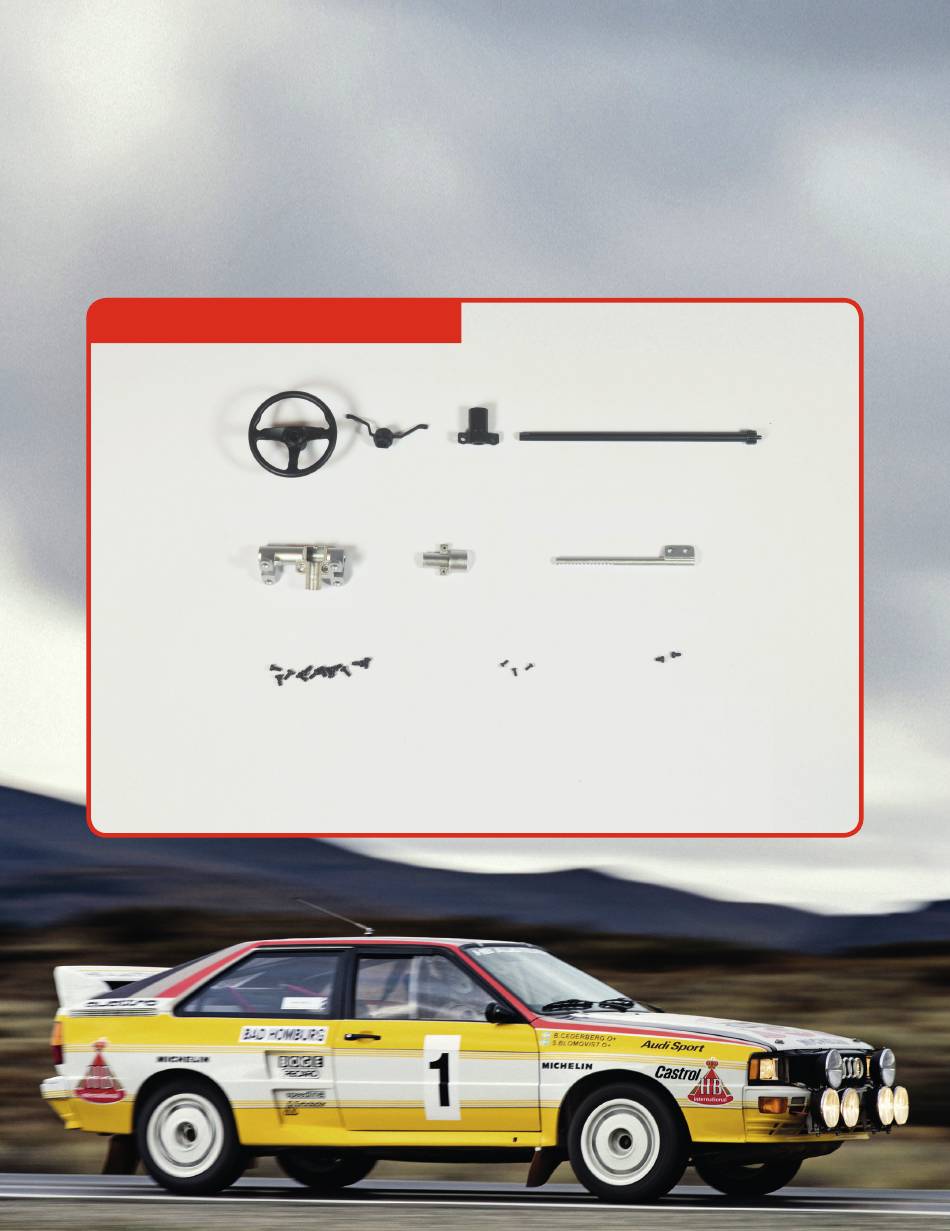

BAUTEILE IM ÜBERBLICK:
63A
Lenkrad
63B
Hebel
63C
Säulenhalterung
63D
Lenksäule
8
63A
63B
63E
63F
CP
63E
Lenkgetriebe
63F
Abdeckung des Lenk-
gehäuses
63G
Zahnstange
63C
63D
63G
QM
Schrauben
CP
QM
SM
SM
zwölf Schrauben (2 x 4 mm)
drei Schrauben (1.4 x 3 mm)
zwei Schrauben (1.7 x 3 mm)
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG LENKRAD UND LENKSÄULE In dieser Bauphase beginnen Sie mit der Arbeit an der Lenkung und verbinden das Armaturenbrett mit dem Boden des Innenraums. BAUTEILE IM ÜBERBLICK: Lenkrad Lenkgetriebe Schrauben Hebel Abdeckung des Lenk- zwölf Schrauben (2 x 4 mm) Säulenhalterung gehäuses drei Schrauben (1.4 x 3 mm)
- Seite 2 BAUANLEITUNG Schieben Sie die Lenksäule in die Halterung und fügen Sie die Hebel hinzu. Richten Sie die Teile genau wie auf dem Foto gezeigt aus. Montieren Sie anschließend das Lenkrad auf das Ende der Säule und befestigen Sie es mit einer Schraube SM. Nehmen Sie jetzt die Baugruppe aus Armaturenbrett und Spritzwand zur Hand.
- Seite 3 BAUANLEITUNG Nehmen Sie jetzt den hinteren Abschnitt der Spritzwand zur Hand, bauen Sie das Lenkgehäuse an der vorgesehenen Stelle ein und befestigen Sie es mit vier Schrauben CP. Schieben Sie an- schließend die Zahnstange das Gehäuse, indem Sie sie wie abgebildet ausrichten.
- Seite 4 BAUANLEITUNG Befestigen Sie den hinteren Abschnitt an der Spritzwand, indem Sie zwei Schrauben in den markierten Löchern festziehen. Bevor Sie das Lenkgehäuse schließen, überprüfen Sie, ob die Lenksäule und die Zahnstange korrekt miteinander verbunden sind, wie in Schritt 5 gezeigt. Bringen Sie die Abdeckung wie gezeigt an und befestigen Sie sie mit zwei Schrauben (von der Oberseite des Gehäuses aus).
