BAUANLEITUNG
DIE ERSTEN BAUTEILE DER
BODENPLATTE
Mit den Bauteilen, die Sie in dieser Ausgabe erhalten haben, beginnt der Zusam-
menbau der Bodenplatte Ihres Modells.

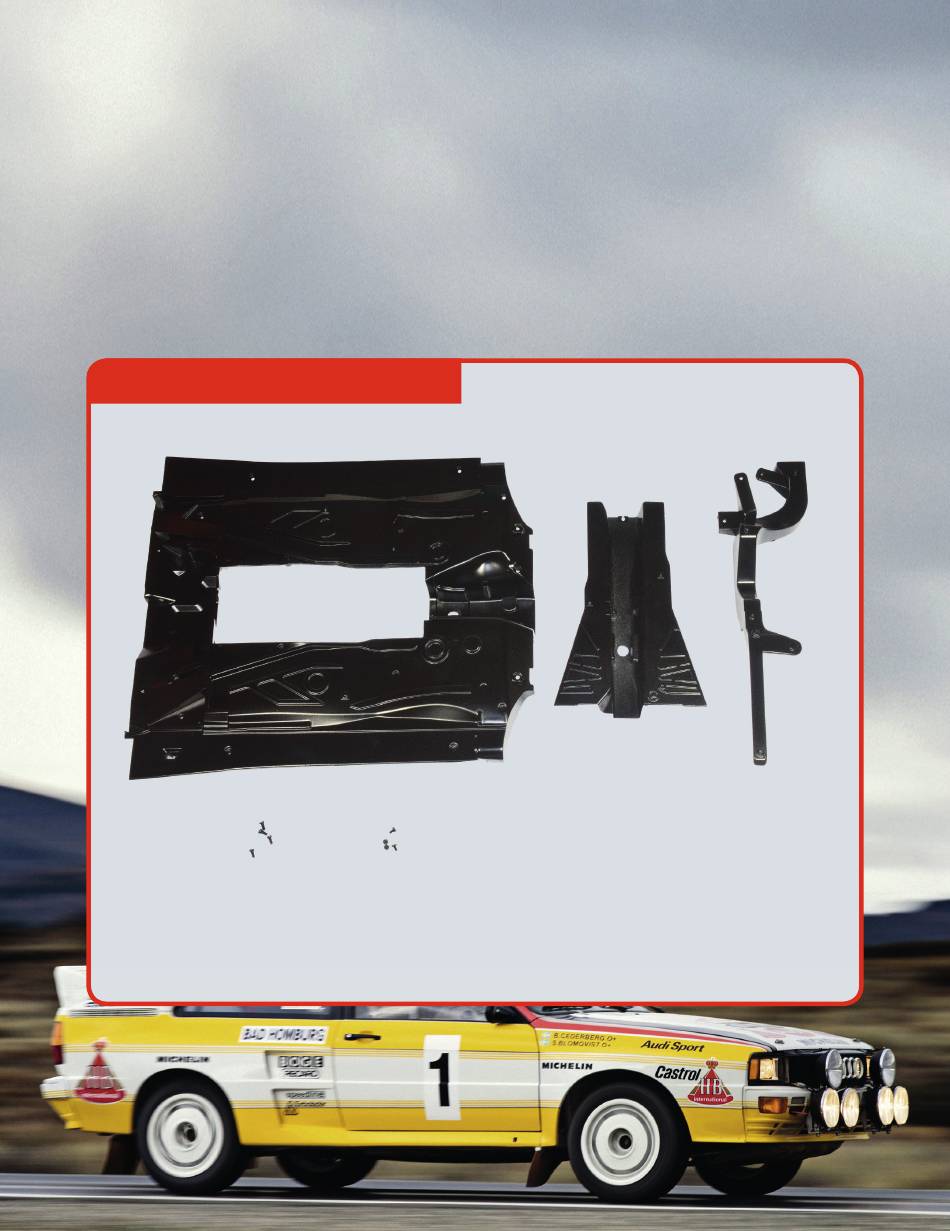

BAUTEILE IM ÜBERBLICK:
CM
13A
Vorderteil der Bodenplatte
13B
Mitteltunnel
13C
Linker vorderer Hilfsrahmen
8
13A
SM
Schrauben
CM
vier Schrauben (2 x 4 mm)
SM
vier Schrauben (1.7 x 3 mm)
13B
13C
Verwandte Anleitungen für Hachette Audi Rallye quattro A2
Inhaltszusammenfassung für Hachette Audi Rallye quattro A2
- Seite 1 BAUANLEITUNG DIE ERSTEN BAUTEILE DER BODENPLATTE Mit den Bauteilen, die Sie in dieser Ausgabe erhalten haben, beginnt der Zusam- menbau der Bodenplatte Ihres Modells. BAUTEILE IM ÜBERBLICK: Vorderteil der Bodenplatte Schrauben Mitteltunnel vier Schrauben (2 x 4 mm) Linker vorderer Hilfsrahmen vier Schrauben (1.7 x 3 mm)
- Seite 2 BAUANLEITUNG Bringen Sie den Mitteltunnel in der Mitte des vorderen Teils der Bodenplatte an. Vergleichen Sie mit dem Foto und den Umrissen der Teile, um sie richtig auszurichten. Beginnen Sie mit der Befestigung der Teile, indem Sie eine SM-Schraube im gezeigten Loch an der Unterseite der Baugruppe anziehen.
- Seite 3 BAUANLEITUNG Drehen Sie die Baugruppe um. Arbeiten Sie auf der Oberseite der Bodenplatte und schließen Sie die Befestigung des Mitteltunnels ab, indem Sie zwei weitere SM-Schrauben in den gezeigten Löchern festziehen. Arbeiten Sie wieder an der unteren Seite des Bodens. Bringen Sie den linken vorderen Hilfsrahmen in der Position an, die Sie auf dem Foto sehen können, und richten Sie die drei Befestigungslöcher an denen der Bodenwanne aus.
- Seite 4 BAUANLEITUNG Drehen Sie die Bodenplatte wieder um und befestigen Sie den Rahmen, indem Sie drei CM-Schrauben in den angegebenen Löchern auf der Oberseite der Baugruppe anziehen. DAS ERGEBNIS So sieht der vordere Teil der Bodenplatte am Ende dieser Arbeitsphase aus. Bewahren Sie sie zusam- men mit den übrigen Teilen an einem sicheren...
