BAUANLEITUNG
DIE EINSPRITZDÜSEN
In dieser Bauphase bauen Sie die Einspritzdüsen und die dazugehörigen Bau teile
in den Motor Ihres Modells ein.

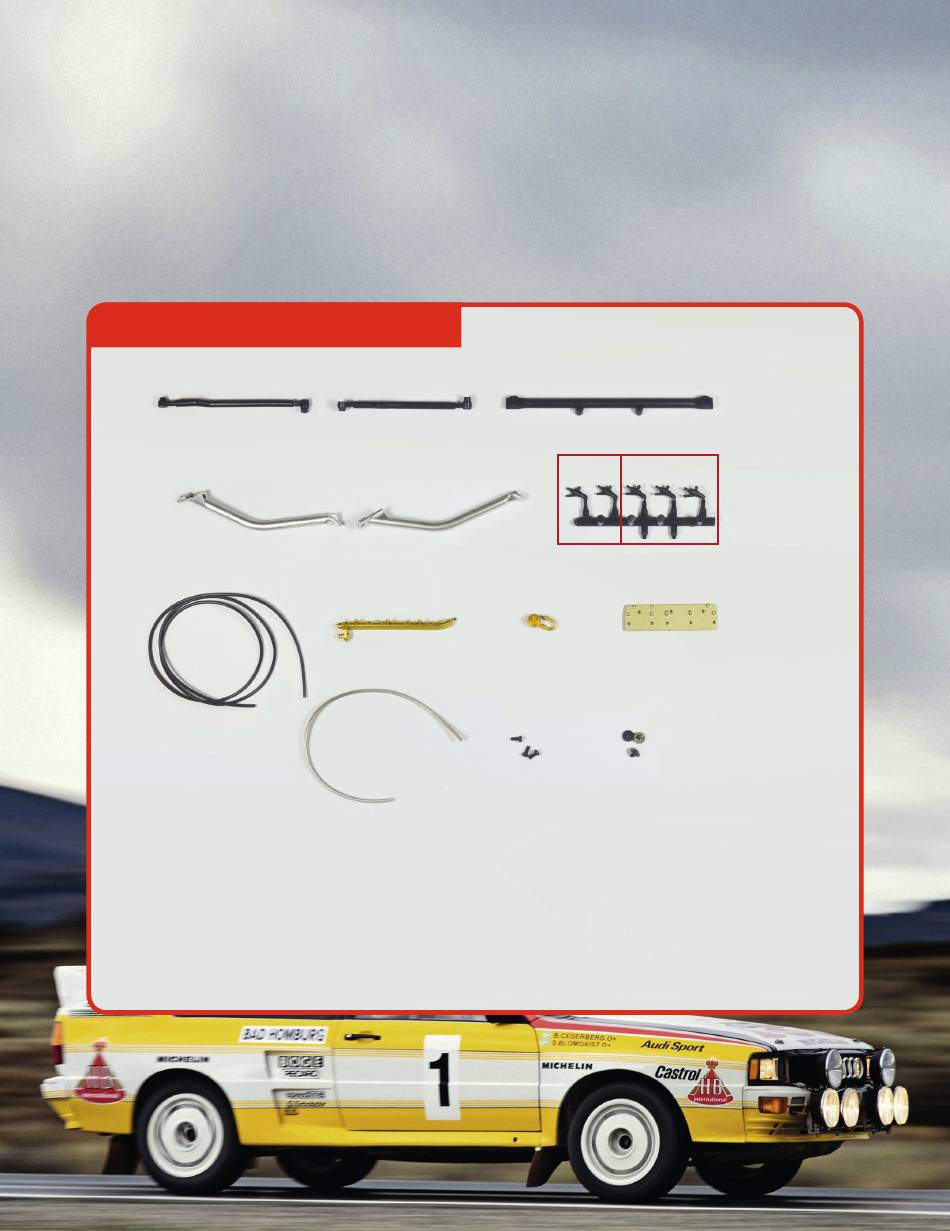

BAUTEILE IM ÜBERBLICK:
64A
64D
64H
64A
Linker Lenkhebel
64B
Rechter Lenkhebel
64C
Verstärkungsstange
64D
Linke Verstärkungsstrebe
64E
Rechte Verstärkungsstrebe
64F
Externe Einspritzdüsen (x2)
64G
Interne Einspritzdüsen (x3)
8
64B
64E
64I
64J
64L
AM
64H
Schwarzer Schlauch
64I
Leitung der Einspritzdüsen
64J
Endstück der Leitung
64K
Halterung der Einspritz-
düsen
64L
Grauer Schlauch
64C
64F
64G
64K
UM
Schrauben
AM
drei Schrauben (1.7 x 4 mm)
UM
drei Schrauben
(1.7 x 3 x 5.5 mm)
