M
ONTAGE

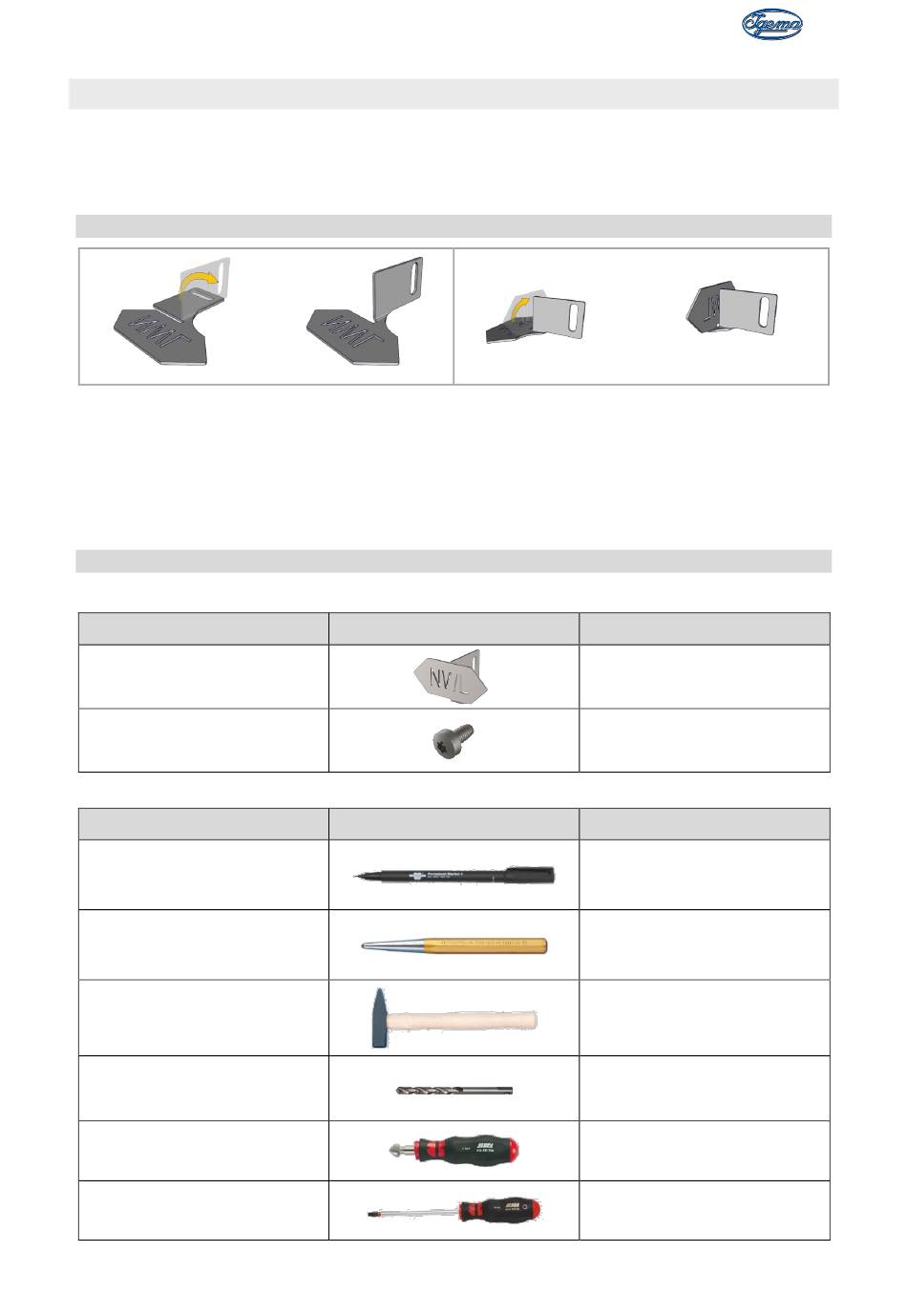

7.3 Wasserstandsmarke biegen und montieren
Wenn die Wasserstandsmarke nicht bereits montiert, sondern dem Anzeiger inklusive
Schrauben beigelegt, ist diese wie folgt beschrieben, zu biegen und an der festgelegten Höhe
an der Deckelschiene zu montieren.
Biegen der Wasserstandsmarke
Abbildung 1
• Die flache Wasserstandsmarke rückseitig hinlegen
• Befestigungslasche um 90° nach rechts hochbiegen.
Abbildung 2
• Schriftfeld um 90° nach oben biegen
Montieren der Wasserstandsmarke
Bauteile
Bezeichnung
Wasserstandsmarke von
Hand gebogen
Gewindefurchende
Schraube M3 x 6, Stahl
einsatzgehärtet
Werkzeuge
Bezeichnung
Marker
Körner
Schlosserhammer
HSS Spiralbohrer
Handentgrater
Schraubendreher
Seite 14
Abb.1
Abbildung
Abbildung
Abb.2
Menge
1
2
Empfohlene Größe
0,6 mm Strichstärke
4mm Spitzenbreite
500g
Ø 2,8 mm
Ø 12,4 mm
TX10
D-02-B-54764-DE-01
