Systembeschreibung; Funktion; Varianten - Igema Rg40-Cs Montage- Und Betriebsanleitung

S
YSTEMBESCHREIBUNG

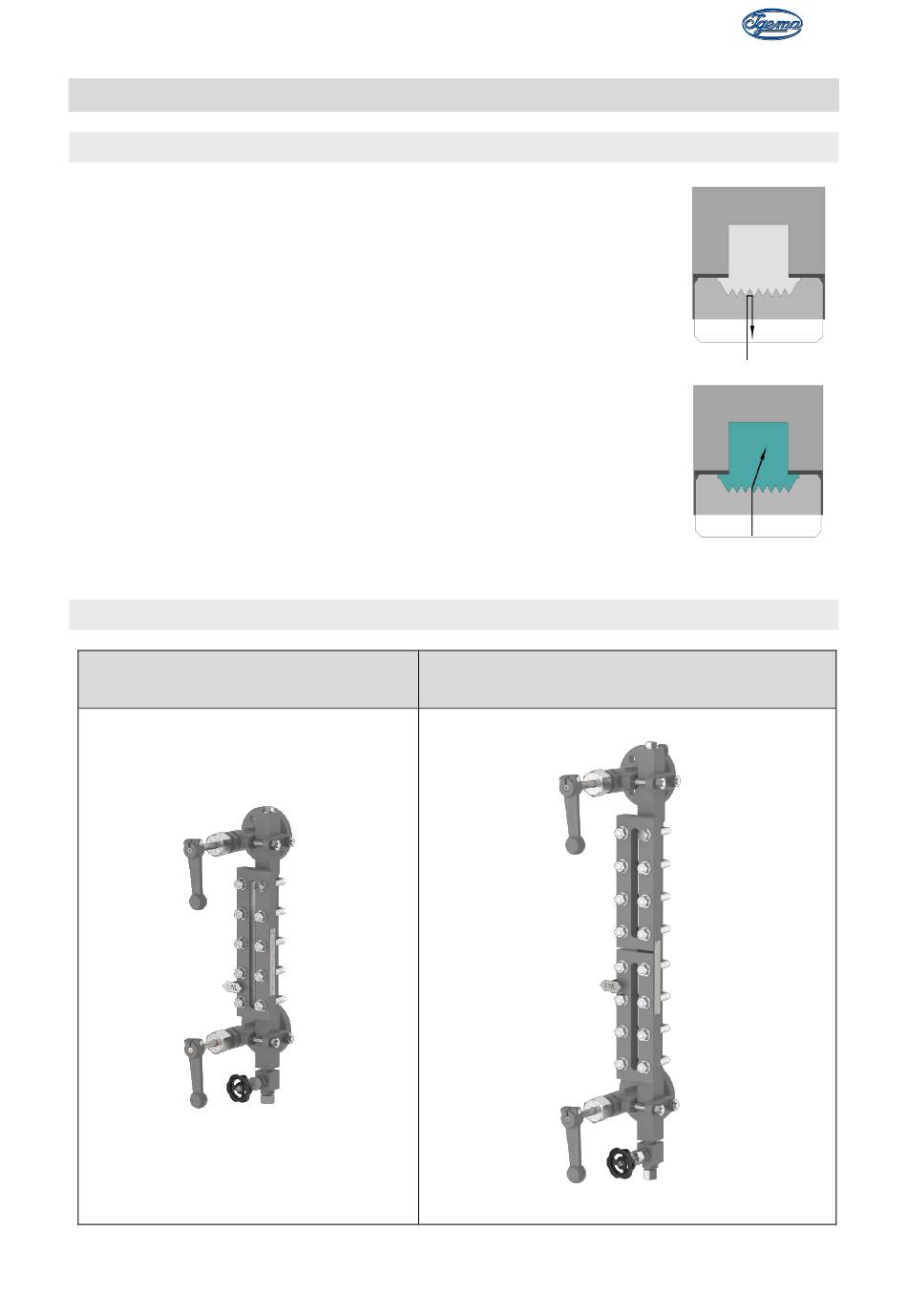

4 Systembeschreibung

4.1 Funktion

Reflexionsanzeiger, in unterschiedlichen Ausführungen, werden zur
Erkennung des Wasserstandes bei Behältern und Dampferzeugern
eingesetzt.
Der Anzeiger arbeitet nach dem Gesetz der kommunizierenden Röhren.
Es ist ausgerüstet mit einem länglichen, flachen Glas, welches auf der
mediumseitigen Oberfläche prismatische Rillen aufweist.
Durch unterschiedliche Reflexion (Brechung) des Lichtes erscheint der
Wasserraum dunkel und der Dampfraum hell.

4.2 Varianten

Eine Schauglasöffnung
Seite 8
Übereinander liegende Schauglasöffnungen
Dampf
Wasser
D-02-B-54764-DE-01
