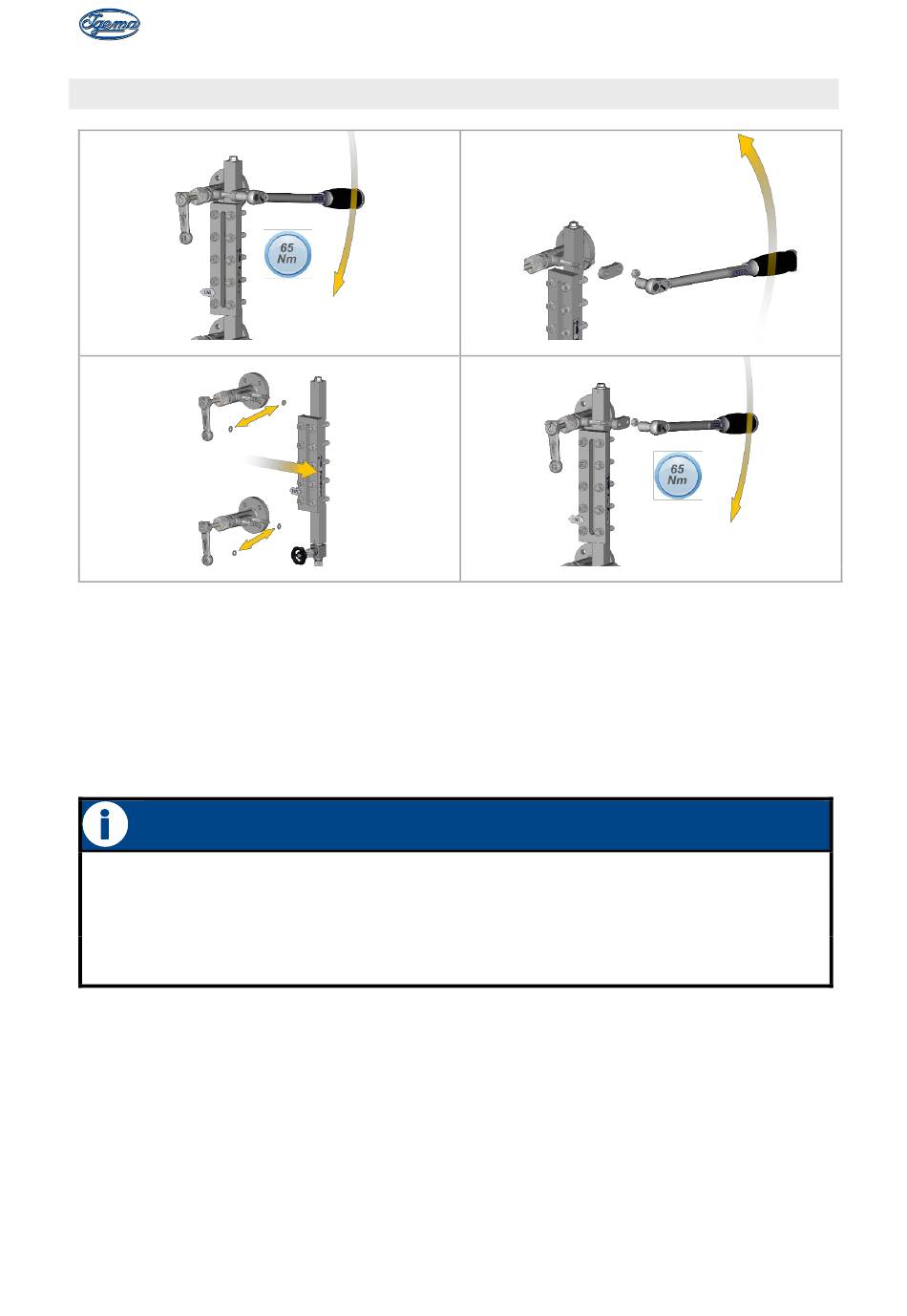

10.2 Leckage zwischen Dichtring und Absperrventil
Abbildung 1
• Sechskantmuttern mit M
Abbildung 2
▪ Wenn sich keine Verbesserung einstellt folgende Schritte nach Druckentlastung
vornehmen:
• Sechskantmuttern der Ventile lösen.
• Sechskantmuttern losschrauben, und mit den Klemmbügeln gemeinsam entnehmen.
H
INWEIS
Sachschaden durch Stöße
Bei der Handhabung des Anzeigers kann dieses durch Stöße Schäden nehmen.
•
Anzeigekörper gegen Herunterfallen sichern.
Abbildung 3
• Anzeigekörper von den Ventilen abnehmen.
•
Dichtring zwischen Ventilen und Körper austauschen.
• Dichtflächen auf Verschmutzungen und Beschädigungen prüfen.
Abbildung 4
• Sechskantmuttern und Klemmbügel aufsetzen
• In vorgeschriebenen Schritten und vorgeschriebener Reihenfolge auf Md
anziehen.
D-02-B-54764-DE-01
Abb.1
Abb.3
= 65Nm nachziehen
dmax
S
Abb.2
Abb.4
(Ersatzteile- Kap.11.1)
max
CHADENFALL
(Kap.9.2)
= 65Nm
Seite 25
