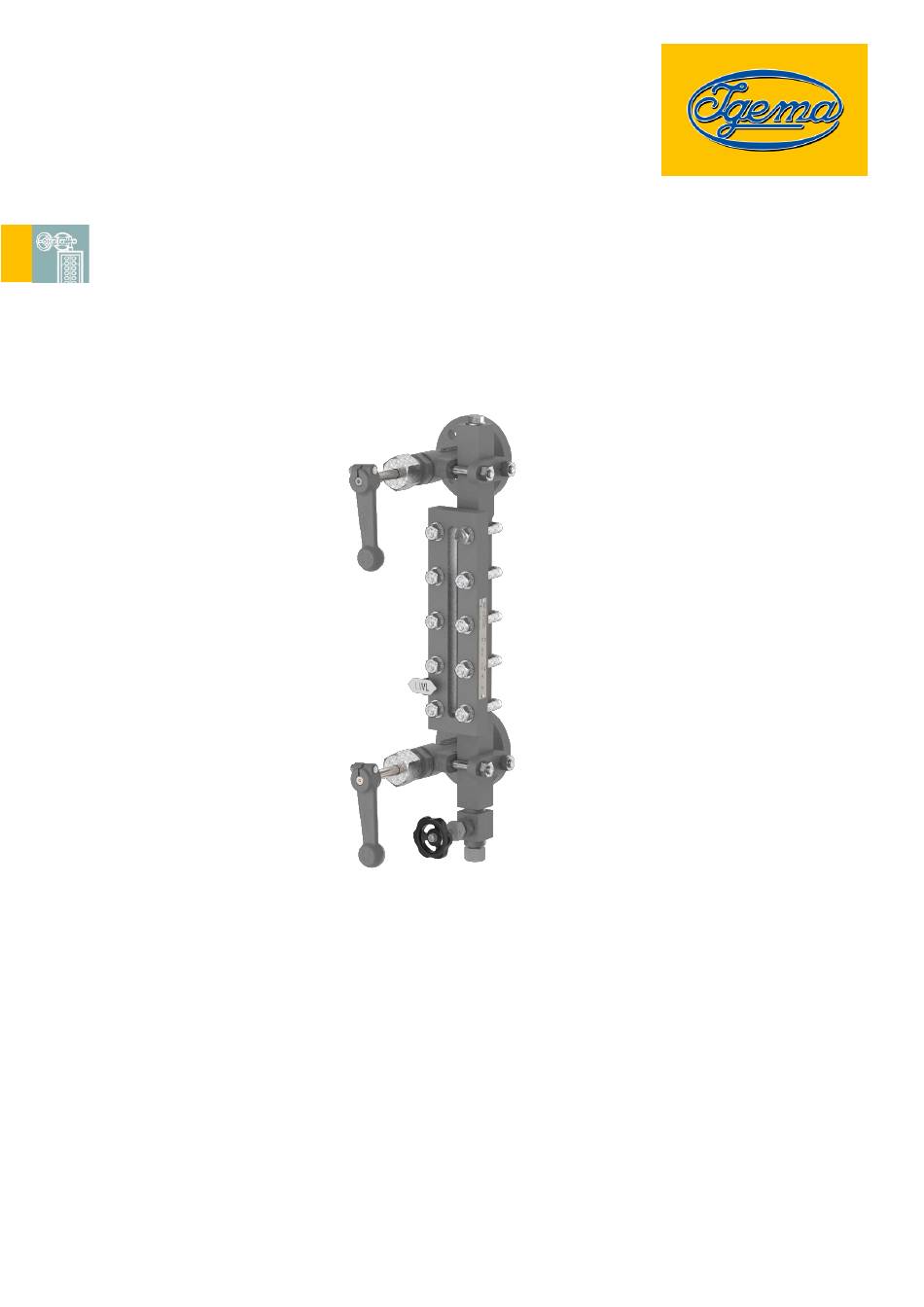

- Seite 1 Reflexionsanzeiger RG40-CS Ausgabe 05/2024 D-02-B-54764-DE-01 Montage- und Betriebsanleitung (Deutsche Originalfassung)
- Seite 2 Inhaltsverzeichnis Zu diesem Dokument Einleitung ____________________________________________________ 1 Produktidentifikation und Typenschild ______________________________ 2 Mitgeltende Dokumente _________________________________________ 2 Kennzeichnung der Sicherheits- und Warnhinweise ___________________ 3 Urheberrecht _________________________________________________ 3 Sicherheitshinweise Anforderungen an das Personal __________________________________ 4 Sicherheit am Arbeitsplatz _______________________________________ 4 Bestimmungsgemäße Verwendung des Anzeigers ____________________ 6 Schäden am Produkt ___________________________________________ 6 Verpackungsinhalt Lieferumfang _________________________________________________ 7...
- Seite 3 Inbetriebnahme Vor Inbetriebnahme ___________________________________________ 16 Inbetriebnahme gleichzeitig mit dem Kessel ________________________ 17 Inbetriebnahme unter Druck- und Temperaturbelastung _______________ 18 Wartung Vorbeugende Instandhaltung ____________________________________ 19 Reinigung des Anzeigers/ Druck ablassen _________________________ 20 Durchblasen des Anzeigers zur weiteren Reinigung __________________ 21 Reinigen der Gläser ___________________________________________ 21 Glaswechsel_________________________________________________ 22 Schadenfall 10.1...
- Seite 5 OKUMENT 1 Zu diesem Dokument 1.1 Einleitung Die Montage- und Betriebsanleitung ist Bestandteil des Reflexionsanzeigers RG40-CS. Sie muss den zuständigen Stellen „Wareneingang, Transport, Montage, Inbetriebnahme und Wartung“ zugänglich gemacht werden. Die Montage- und Betriebsanleitung ist so aufzubewahren, dass das Fachpersonal jederzeit Zugang dazu hat. Bei Weitergabe des Anzeigers an Dritte muss die Montage- und Betriebsanleitung in der Landessprache des Dritten beigefügt werden.
- Seite 6 Anhand des Typenschildes kann die Montage- und Betriebsanleitung dem dazugehörigen Reflexionsanzeiger zugeordnet werden. Die Montage- und Betriebsanleitung gehört zu Reflexionsanzeiger des Typs RG40-CS. Zusätze, die hinter der Bezeichnung eingetragen sind und die Ausführung des Reflexionsanzeiger beschreiben (z.B. 5/3ü) entbinden diese Montage- und Betriebsanleitung nicht von der Zugehörigkeit zu diesem.
- Seite 7 Diese Betriebsanleitung enthält Texte und Zeichnungen, die ohne ausdrückliche Genehmigung des Herstellers weder vollständig noch teilweise vervielfältigt, verbreitet oder anderweitig mitgeteilt werden dürfen. Das Urheberrecht der Betriebsanleitung verbleibt bei: Igema GmbH Antwerpener Str. 1 48163 Münster Deutschland Zuwiderhandlungen verpflichten zu Schadensersatz.
- Seite 8 Betrieb Nur qualifizierte Personen, die mit den Mess- und Regelsystemen vertraut sind, dürfen Arbeiten vornehmen Die Igema GmbH kann für die Installation und Wartung beauftragt werden. ORSICHT Verletzungsgefahr durch äußere Einflüsse Äußere Einflüsse können bei fehlender Schutzausrüstung zu Verletzungen führen •...
- Seite 9 ICHERHEITSHINWEISE ARNUNG Verletzungsgefahr durch hohe Temperaturen Oberflächen der Anzeiger und Bereiche in der Nähe der Anzeiger erwärmen sich auf die maximal zulässige Temperatur und führen bei Berührungen zu schwersten Verbrennungen. • Prüfen welche Gefahr von dem Medium ausgeht. • Schutzkleidung inklusive Schutzbrille tragen. •...
- Seite 10 ICHERHEITSHINWEISE ORSICHT Verletzungsgefahr durch ungesicherten Arbeitsbereich Ein ungesicherter Arbeitsbereich kann arbeitende und umstehende Personen gefährden. • Sicheren Zugang gewährleisten. • Abgesicherten Arbeitsbereich abgrenzen und kennzeichnen. • Arbeitsbereich ausreichend beleuchten. Verletzungsgefahr durch schwere Lasten Bei der Handhabung großer und/oder schwerer Anzeiger besteht Verletzungsgefahr. •...
- Seite 11 ERPACKUNGSINHALT 3 Verpackungsinhalt 3.1 Lieferumfang 1. RG40-CS Der Reflexionsanzeiger wird, sofern vertraglich nicht anders vereinbart als fertig vormontierte Einheit geliefert: • Anzeiger • oberes Absperrventil • unteres Absperrventil • Ablassventil 2. Montage- und Betriebsanleitung(en) 3.2 Optionale Ausführungen Diese Montage- und Betriebsanleitung gilt für den Reflexionsanzeiger in standardmäßiger, sowie in kundenspezifischer Ausführung.
- Seite 12 YSTEMBESCHREIBUNG 4 Systembeschreibung 4.1 Funktion Reflexionsanzeiger, in unterschiedlichen Ausführungen, werden zur Erkennung des Wasserstandes bei Behältern und Dampferzeugern eingesetzt. Dampf Der Anzeiger arbeitet nach dem Gesetz der kommunizierenden Röhren. Es ist ausgerüstet mit einem länglichen, flachen Glas, welches auf der mediumseitigen Oberfläche prismatische Rillen aufweist.
- Seite 13 UFBAU 5 Aufbau Verschlussschraube G " Sechskantmutter Dichtring Oberes Absperrventil Deckelschiene Unteres Absperrventile Graphitdichtung Ablassventil Reflexionsglas Typenschild (Kap.1.2) Rechteckbügel Wasserstandsmarke (Kap.11.2) Unterlegscheibe D-02-B-54764-DE-01 Seite 9...
- Seite 14 ECHNISCHE ATEN 6 Technische Daten 6.1 Einsatzgrenzen Einsatzgrenzen RG40-CS zul. Druck [PS] zul. Temperatur [TS] Medien mit Glasangriff 32 bar -10 bis 239 °C (z.B. Wasserdampf) 464 psig -4 bis 462 °F 20 bar -10 bis 280 °C 290 psig -4 bis 536 °F...
- Seite 15 ECHNISCHE ATEN 6.3 Abmessungen Eine Schauglasöffnung Übereinanderliegende Schauglasöffnungen Die abgebildeten Anzeiger sind als Linksmodell dargestellt. Die Maße H, J und A sind individuell anzugeben. min. max. [mm] [inch] [mm] [inch] Oberer Totraum Unterer Totraum Totraum 45mm / 1 INWEIS Sachschaden durch Gewichtsbelastung Ab einem Gesamtgewicht des Anzeigers von 30kg werden die Verbindungselemente zu >...
- Seite 16 ECHNISCHE ATEN 6.4 Optionale Ausführungen Neben kundenspezifischen Ablass- und Absperrventilen ist der Anzeiger auch über andere Eigenschaften kundenspezifisch ausführbar. Für diese Ausführungen gilt ebenso diese Betriebsanleitung. Es sind bei Ausführungen mit anderen Absperr- und Ablassventilen zusätzlich die Dokumente zu den verbauten Ventilen zu beachten. Beispiele der optionalen Ausführungen Doppelabsperrventil Doppelablassventil...
- Seite 17 ONTAGE 7 Montage 7.1 Ausführung mit Flansch • Ausrichtung des Anzeigers beachten. • Dichtflächen auf Sauberkeit überprüfen • Flanschverbindung zwischen Anzeiger und Kessel/Druckbehälter nach geltender Norm montieren 7.2 Ausführung mit Anschweißende ARNUNG Augenschäden durch fehlende persönliche Schutzausrüstung Fehlender Augenschutz beim Schweißen führt zu Augenschäden bei arbeitenden und umstehenden Personen.
- Seite 18 ONTAGE 7.3 Wasserstandsmarke biegen und montieren Wenn die Wasserstandsmarke nicht bereits montiert, sondern dem Anzeiger inklusive Schrauben beigelegt, ist diese wie folgt beschrieben, zu biegen und an der festgelegten Höhe an der Deckelschiene zu montieren. Biegen der Wasserstandsmarke Abb.1 Abb.2 Abbildung 1 •...
- Seite 19 ONTAGE Arbeitsschritte Abb.1 Abb.2 Abb.3 Abb.4 Abbildung 1 • Wasserstandsmarke an gewünschte Position anhalten und Langloch mit Marker nachzeichnen. Abbildung 2 • Markierungen mit passendem Abstand voneinander mit leichtem Hammerschlag ankörnen. Abbildung 3 • Die Ankörnungen mit dem HSS-Bohrer Ø2,8mm auf eine Tiefe von 5,5mm aufbohren. •...
- Seite 20 NBETRIEBNAHME 8 Inbetriebnahme 8.1 Vor Inbetriebnahme Drehmomente Alle Flüssigkeitsstandanzeiger werden vor Auslieferung einer Druckprüfung unterzogen. In Einzelfällen kann es durch den Transport, Lagerung oder während der Montage zu Materialsetzungen kommen. INWEIS Undichtigkeiten durch unzureichende Drehmomente • Schraubverbindungen auf entsprechendes Drehmoment und festen Sitz prüfen. •...
- Seite 21 Sauberkeit des Mediums bestmöglich sicherstellen Der pH-Wert des Mediums wirkt sich stark auf den Abtrag des Reflexionsglases aus. 8.2 Inbetriebnahme gleichzeitig mit dem Kessel Diese Art der Inbetriebnahme wird aufgrund geringerer Beanspruchung der Bauteile von der Igema GmbH empfohlen. Abb.1 Abbildung 1: • Ablassventil schließen...
- Seite 22 NBETRIEBNAHME 8.3 Inbetriebnahme unter Druck- und Temperaturbelastung Abb.1 Abb.2 Abb.3 Abb.4 Abb.5 Abbildung 1 ▪ Der Anzeiger muss drucklos sein (Kap.9.2) • Oberes Absperrventil langsam öffnen. (Pos. 12) Der Anzeiger wird durch den durchströmenden Dampf innerhalb von 5-10min auf Betriebstemperatur erwärmt. Abbildung2 ▪...
- Seite 23 Ausgetauschte Ersatzteile, die nicht den Eigenschaften der Original-Ersatzteile entsprechen, können Schäden am Anzeiger verursachen. • Ausschließlich Originalteile von der Igema GmbH zum Austausch verwenden. ORSICHT Schnittverletzungen durch scharfe Gegenstände Bei der Wartung des Gerätes kann es durch scharfkantige Teile zu Verletzungen kommen.
- Seite 24 ARTUNG Um einen störungsfreien Prozess zu gewährleisten, empfiehlt die Igema GmbH einen jährlichen Austausch des Glases und der Dichtungen. Bei extremen Einsatzbedingungen werden kürzere Wartungsintervalle empfohlen. INWEIS Erstellung eines Wartungsplans Der Betreiber muss nach Auswertung seiner eigenen Betriebserfahrungen einen für die spezifische Anwendung geeigneten Wartungsplan festlegen.
- Seite 25 ARTUNG 9.3 Durchblasen des Anzeigers zur weiteren Reinigung Abb.1 Abb.2 ▪ Der Anzeiger muss drucklos sein (Kap.9.2) Abbildung 1 • Oberes Absperrventil langsam öffnen. Der durchströmende Dampf reinigt die Gläser. Abbildung 2 • Oberes Absperrventil schließen • Ablassventil schließen. Der Anzeiger kann wieder in Betrieb genommen werden. (Kap.8) 9.4 Reinigen der Gläser Abb.1...
- Seite 26 ARTUNG Abbildung 1 ▪ Der Anzeiger muss drucklos sein (Kap.9.2) • Verschlussschraube herausschrauben. (Pos. 1) • Gläser und Kanal im Anzeigekörper mit einer Rundbürste (Artikelnummer 40-00775) reinigen. Abbildung 2 • Verschlussschraube mit Drehmoment Md=120Nm einschrauben. (Pos.1) Sofern diese Reinigung nicht ausreicht, muss ein neues Glas eingebaut werden.
- Seite 27 ARTUNG Abbildung 2: • Deckelschiene, Graphitdichtungen und Reflexionsglas abnehmen. • Dichtungsreste entfernen. • Dichtfläche des Grundkörpers und Auflagefläche der Deckelschiene reinigen. Abbildung 3: • Grafitdichtung, Reflexionsglas und weitere Graphitdichtung in genannter Reihenfolge an Anzeigekörper anlegen und festhalten. Glas mit Rillen mediumseitig einbauen! Abbildung 4: •...
- Seite 28 CHADENFALL 10 Schadenfall Fehler Ursache Behebung Leckage am Glashalter zwischen Muttern nachziehen Verschleiß Körper und Graphitdichtung (Kap.10.1) Muttern nachziehen/ Leckage zwischen Dichtring und Verschleiß Dichtring austauschen Absperrventil (Kap.10.2) Leckage zwischen Verschlussschraube Verschlussschraube und Verschleiß nachziehen/ Dichtring Anzeigekörper austauschen (Kap.10.3) Gläser reinigen (Kap.9.4Fehler! V Wasserstand nicht sichtbar Fettablagerungen am Glas...
- Seite 29 CHADENFALL 10.2 Leckage zwischen Dichtring und Absperrventil Abb.1 Abb.2 Abb.3 Abb.4 Abbildung 1 • Sechskantmuttern mit M = 65Nm nachziehen dmax Abbildung 2 ▪ Wenn sich keine Verbesserung einstellt folgende Schritte nach Druckentlastung (Kap.9.2) vornehmen: • Sechskantmuttern der Ventile lösen. •...
- Seite 30 CHADENFALL 10.3 Leckage zwischen Verschlussschraube und Anzeigekörper Abb.1 Abb.2 Abb.3 Abbildung 1 • Drehmoment der Verschlussschraube nachziehen (Pos.1) Abbildung 2 ▪ Wenn sich keine Verbesserung einstellt: • Verschlussschraube herausdrehen. (Pos.1) • Dichtring austauschen. (Pos.2) • Dichtfläche auf Verunreinigungen und Beschädigungen prüfen. Abbildung 3 •...
- Seite 31 RSATZTEILE UND UBEHÖR 11 Ersatzteile und Zubehör 11.1 Ersatzteile Pos. Bezeichnung Größe Artikel-Nr. Menge Verschlussschraube " 40-00329 Dichtring 21 x 26 x 1,5 mm 40-00099 15-13051 15-13058 15-13059 15-13060 n x 1 Ersatzteilset 15-13061 15-13062 15-13063 15-13064 15-13065 6.1,6.2,6.3 U-Schraubenset 15-18700 Ersatzteilpaket bestehend aus 2x Dichtungen und 1x Reflexionsglas n = Anzahl der Schauöffnungen...
- Seite 32 Für jede Wasserstandsmarke werden zwei gewindefurchende Schrauben zur Wasserstandsmarke-NWL Befestigung benötigt; Artikelnummer: 40-11047. INWEIS Sachschaden durch falsche Ersatzteile Ausgetauschte Ersatzteile, die nicht den Eigenschaften der Original-Ersatzteile entsprechen, können Schäden am Anzeiger verursachen. • Ausschließlich Originalteile von der Igema GmbH zum Austausch verwenden. Seite 28 D-02-B-54764-DE-01...
- Seite 33 UßERBETRIEBNAHME UND NTSORGUNG 12 Außerbetriebnahme und Entsorgung 12.1 Anzeigekörper demontieren Abb.1 Abb.2 Abbildung 1 ▪ Der Anzeiger muss drucklos sein (Kap.9.2) • Sechskantmuttern der Ventile lösen, abschrauben, und mit den Klemmbügeln gemeinsam entnehmen. • Der Anzeigerkörper hängt nach diesem Schritt frei und muss gegen Herunterfallen gesichert werden.
- Seite 34 Rückstände von gefährlichen Stoffen stellen eine Gesundheitsgefahr dar. • Mögliche Gefahren anzeigen und Vorsorgemaßnahmen treffen. Dieses hochwertige IGEMA- Produkt wurde unter Anwendung der QM- Systemvorgaben gemäß DIN EN ISO 9001:2015 projektiert, gefertigt und geprüft. Sollte das angelieferte Gerät Transportschäden aufweisen oder trotz unserer Qualitäts-Endkontrolle zu Beanstandungen Anlass geben, so...
- Seite 36 Direktdownload Produktseite im Internet Igema GmbH Antwerpener Str. 1 Telefon: +49 2501 924 24 0 Telefax: +49 2501 924 24 99 48163 Münster Deutschland info@igema.com www.igema.com...
