KERN HYDROPOCKET Benutzerhandbuch
Verwandte Anleitungen für KERN HYDROPOCKET
Inhaltszusammenfassung für KERN HYDROPOCKET

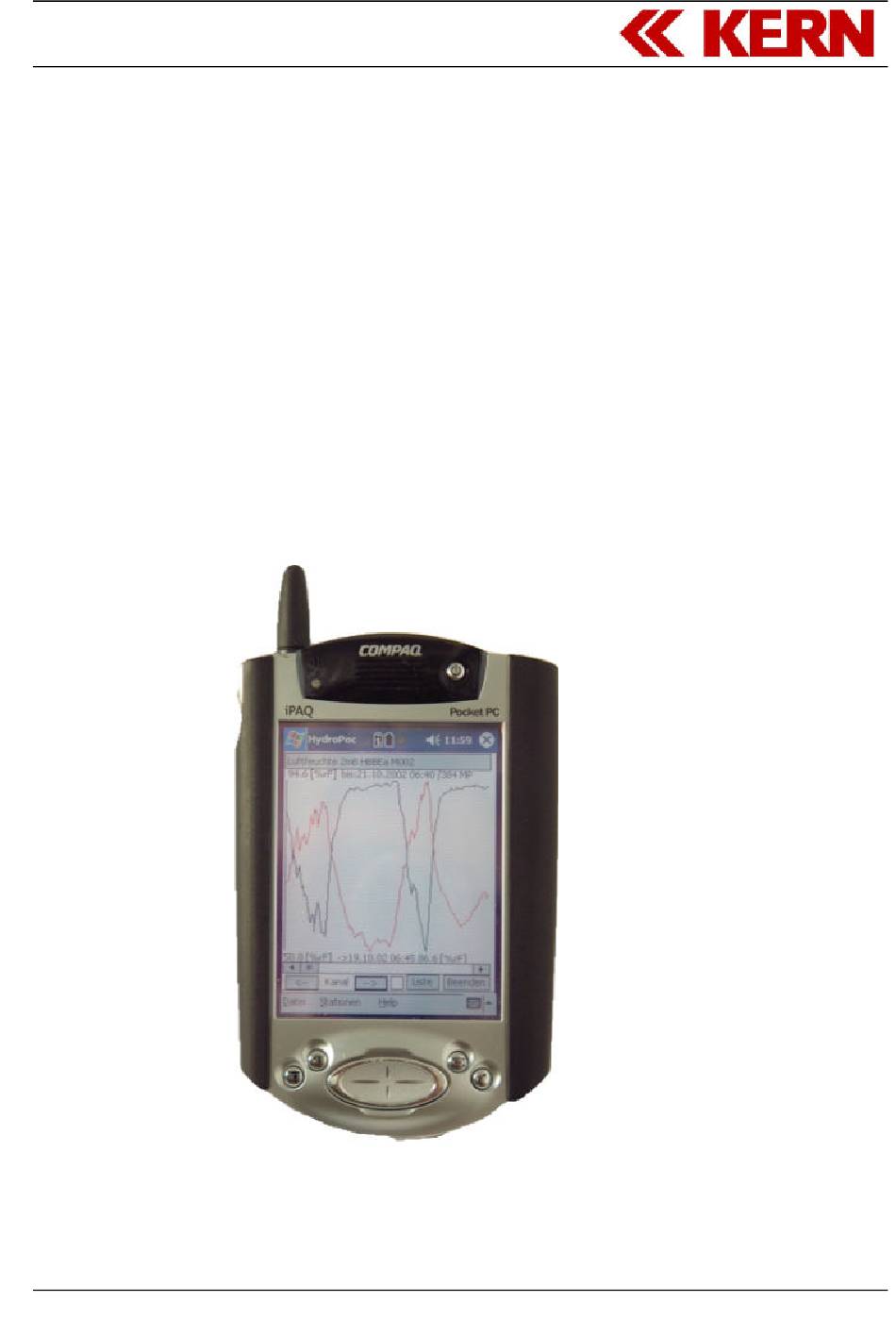

- Seite 1 ™ YDRO OCKET Benutzer-Handbuch KERN ELEKTRONIK AG, Kammistrasse 11, CH - 3800 Interlaken Tel. 033 823 74 04 Fax 033 823 74 05 [Handbuch HydroPocket.DOC] 31. Januar 2005...
- Seite 2 Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgend einer Form ( Druck, Fotokopie oder einem anderen Verfahren ) ohne schriftliche Genehmigung der Kern Elektronik AG reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Printed in Switzerland [Handbuch HydroPocket.DOC]...
-
Seite 3: Inhaltsverzeichnis
Seite 3 1. INHALT 1. Inhalt .........................3 2. Allgemein ......................4 2.1. Funktion des HydroPocket™ ..................4 2.2. Bedienungselemente des PocketPC mit HydroPocket™ ........5 2.3. Installation des HydroPocket™ ................7 3. Einrichten......................9 3.1. Einstellungen des HydroPocket™ ................9 3.2. Stationen erfassen, ändern und löschen..............10 3.2.1. -
Seite 4: Allgemein
Seite 4 2.ALLGEMEIN 2.1.Funktion des HydroPocket™ Das Programm HydroPocket™ wurde speziell für die schnelle und unkomplizierte Datenabfrage von Telelog TL-1 Stationen entwickelt. Es läuft unter Windows CE, resp. Windows PocketPC 2002 auf Compaq iPAQ mit ARM-Prozessoren. Die Kommunikation findet im Normalfall über das aufsteckbare GSM-Modul statt. Es können aber beliebige andere Geräte verwendet werden, sofern diese vom System unterstützt und... -
Seite 5: Bedienungselemente Des Pocketpc Mit Hydropocket
Es sind hier nur die wichtigsten Elemente aufgezeigt. Für eine detaillierte Beschreibung des PocketPC sehen Sie in dessen Dokumentation. Zum Starten des HydroPocket™ können Sie die Taste unten rechts benützten ( wird von uns so installiert ), oder im Startmenü das Programm auswählen. - Seite 6 HydroPocket™ Benutzer-Handbuch Allgemein Seite 6 Bild 1: Passwort für HydroPocket™ Nach dem Starten des Programms, wird zuerst das Passwort verlangt. Standartmässig ist keines vorgegeben. Somit können Sie mit der Taste „ OK“ weiterfahren. Sie können aber auch gleich das Passwort ändern, indem Sie auf die Taste „ Ändern...“...
-
Seite 7: Installation Des Hydropocket
Seite 7 Bild 3: Hauptanzeige Von hier gelangen Sie zu allen Funktionen des HydroPocket™ . Mit dem Menü am unteren Bildschirmrand, können Sie sämtliche Aktionen aufrufen. Mit den zwei grossen Tasten in der Bildmitte, können Sie entweder zu der Stationsliste und weiter zur Abfrage, oder Sie können das Programm beenden. - Seite 8 ändern, wenn Sie ein anderes Gerät benutzten. Sie müssen sich bei uns melden und eine Lizenznummer verlangen, wenn Sie Ihr Gerät selbst besorgen ( oder bereits besitzen ). Dazu müssen Sie HydroPocket™ einmal starten und die Nummer auf der Meldung abschreiben und uns mitteilen.
-
Seite 9: Einrichten
HydroPocket™ Benutzer-Handbuch Einrichten Seite 9 3.EINRICHTEN 3.1.Einstellungen des HydroPocket™ Bevor Sie mit dem HydroPocket™ arbeiten können, müssen Sie die Einstellungen Ihren Wünschen und Bedürfnissen anpassen. Menü „ Datei -> Einstellungen...“ Bild 6: Einstellung der Kommunikation Als Wichtigstes ist die Wahl der Verbindung zu nennen. Im Normalfall wählen Sie hier das Compaq Wireless Pack, sofern dieses installiert ist. -
Seite 10: Stationen Erfassen, Ändern Und Löschen
Hand eingeben, oder Sie erstellen im HydroPro™ eine Export-Datei ( Siehe Handbuch zum HydroPro™ ). Da die Benutzernamen und Passwörter der Stationen nicht im Exportfile sind, müssen Sie diese entweder nach dem Import im HydroPocket™ noch eingeben, oder Sie machen dies bereits im Exportfile am PC. Benutzername und Passwort sind je durch TAB getrennt. -
Seite 11: Bearbeiten Von Hand
HydroPocket™ Benutzer-Handbuch Einrichten Seite 11 Bild 9: Stations-Import 3.2.2.Bearbeiten von Hand Menü „ Stationen -> Bearbeiten“ . Bild 10: Stationsliste zum Bearbeiten Wenn Sie diesen Punkt wählen, wird die Liste der erfassten Stationen angezeigt. Die Stationsliste kann nach „ Nummer“ oder „ Name“ sortiert und angezeigt werden. - Seite 12 HydroPocket™ Benutzer-Handbuch Einrichten Seite 12 Bild 11: Station bearbeiten Bei jeder Station muss die Stationsnummer und der Stationsname gesetzt werden, sonst wird sie nicht gespeichert. Den Datenherr sollten Sie auch gleich richtig eintragen. Den Rest der Angaben können Sie später eintragen. Allerdings dürfen Sie dies nicht vergessen. Bei einer Abfrage wird nicht nachgefragt, ob die Telefonnummer oder das Passwort richtig ist.
- Seite 13 HydroPocket™ Benutzer-Handbuch Einrichten Seite 13 Bild 12: Station löschen [Handbuch HydroPocket.DOC] 31. Januar 2005...
-
Seite 14: Stationen Abfragen
HydroPocket™ Benutzer-Handbuch Stationen abfragen... Seite 14 4.STATIONEN ABFRAGEN... 4.1. Stationsliste Wenn Sie die Stationen erfasst und richtig ergänzt haben ( importierte Stationen mit Benutzer und Passwort ), so können Sie nun zur Abfrage gehen. Die können Sie entweder auf der Taste „... - Seite 15 HydroPocket™ Benutzer-Handbuch Stationen abfragen... Seite 15 Diese Zeile ist wichtig, wenn bei Ihnen etwas nicht funktionieren sollte. Schreiben Sie sie auf, bevor Sie uns kontaktieren. Bild 14: Station und Momentanwerte Zur Daten-Abfrage drücken Sie die Taste „ Abfrage“ . Nun wird die Schnittstelle zum Modem geöffnet, das Modem initialisiert und die Station angewählt.
-
Seite 16: Graphik
HydroPocket™ Benutzer-Handbuch Stationen abfragen... Seite 16 4.3. Graphik Bild 15: Ganglinie Die Skalierung der Ganglinien wird automatisch vorgenommen und links unten und oben angezeigt. Es werden die Minimal- und Maximal-Ausschläge verwendet, mindestens aber 1% des Messbereich. Niederschlag wird als Summenkurve über die Abfragezeitdauer. - Seite 17 HydroPocket™ Benutzer-Handbuch Stationen abfragen... Seite 17 Bild 16: Messwertliste Wenn Sie eine Ganglinie in der Anzeige behalten wollen um mit einer zweiten Ganglinie vergleichen zu können, so markieren Sie das „ Kästchen“ unten in der Mitte der Anzeige. Bild 17: Mehrfach Graphik Sie können beliebig viele Kanäle in die Graphik laden, allerdings wird die Anzeige bei mehr...
-
Seite 18: Dateien Und Datenformate
5. DATEIEN UND DATENFORMATE 5.1. Lokaler Backup Um sicher zu gehen, dass Sie HydroPocket™ auch nach einer totalen Batterie-Entladung verwenden können, ohne auf einen PC angewiesen zu sein, sollten Sie ein lokales Backup erstellen. Wir führen dies bei der Installation bereits aus, wenn Sie aber Stationen ändern ( Neue Stationen, Änderungen etc. -
Seite 19: Hydropocket
Dokumentation ( ActivSync ). 5.4. HydroPocket™ Das Programm-File „ HydroPocket.exe“ befindet sich im Ordner „ Mobiles Gerät \ Pocket PC Arbeitsplatz \ Programme \ HydroPocket“ Die Daten und Einstellungen befinden sich im Ordner: „ Mobiles Gerät \ Pocket PC Arbeitsplatz \ HyPData “...
