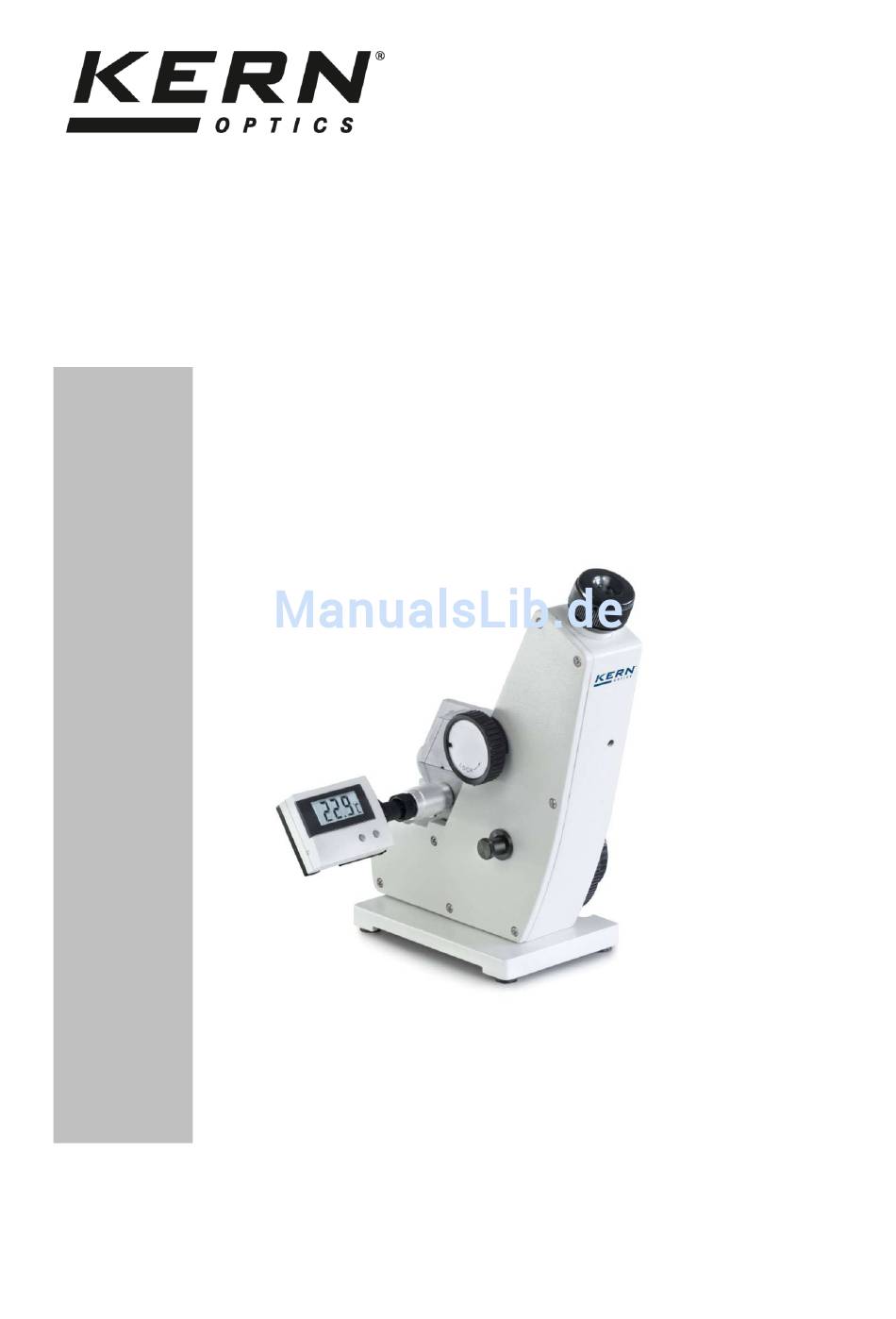

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung ABBE Refraktometer KERN ORT 1RS Analog Brix und nD Version 1.0 12/2014 ORT_1RS-BA-d-1410...
-
Seite 2: Inhaltsverzeichnis
KERN ORT Version 1.0 12/2014 Betriebsanleitung ABBE Refraktometer Inhaltsverzeichnis Technische Daten ..................3 Gerätebeschreibung ..................4 Grundlegende Hinweise ................5 Bestimmungsgemäße Verwendung ..................5 Gewährleistung ......................... 5 Grundlegende Sicherheitshinweise ............. 5 Hinweise in der Betriebsanleitung beachten ................. 5 Warnung ............................ 6 Lieferumfang .................... -
Seite 3: Technische Daten
1 Technische Daten Genauigkeit Teilung Modell Skalen Messbereich KERN ± 0,1% ± 0,25 % ORT 1RS Brix 0 – 95 % ± 0,0002 nD ± 0,0005 nD Brechungsindex 1,3000 -1,7000 nD Skala für den ORT 1RS ORA_1RS-BA-d-1410... -
Seite 4: Gerätebeschreibung
2 Gerätebeschreibung 1. Grundplatte 5. Beleuchtungs Prisma 2. Gehäuse 6. Messprisma 3. Justierschraube 7. Einstellung der Streuung 4. Okular 8. Einstellrad Messbereich 9. Kondensor 12. Schutzschild 10. Thermometer 13. Aretierung Prisma 11. Reflexionsspiegel ORT_1RS-BA-d-1410... -
Seite 5: Grundlegende Hinweise
Verschleiß und Abnützung 4 Grundlegende Sicherheitshinweise 4.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Refraktometern ver- fügen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument. -
Seite 6: Warnung
4.2 Warnung Vermeiden Sie den Kontakt von Säure mit Haut oder Augen. Spülen Sie verätzte Haut mit viel Wasser. Duschen Sie, wenn größere Bereiche betroffen sind. Wenn die Augen verätzt wurden, spülen Sie die Augen bei geöffneten Lidern mit lauwarmem, fließendem Wasser von außen nach innen. Spülen Sie die Augen min- destens 15 Minuten lang. -
Seite 7: Handhabung / Messung
7 Handhabung / Messung Mit dem Refraktometer kann schnell und präzise der Brechungsindex von flüssigen, festen und pastösen Proben bestimmt werden. Bitte fassen Sie das Messgerät nur mit trockenen Händen an. Das Schutzschild [12] ist während der Messung zu öffnen und nach Beendigung der Messung wieder zu schließen. -
Seite 8: Justieren Mit Dem „Kalibrierblock
7.2 Justieren mit dem „Kalibrierblock“ Vor jeder Messung sollte eine Justierung durchgeführt werden. Dazu bitte von der Kontaktflüssigkeit (Alpha-Bromonaphtalene) einen Tropfen auf das Meßprisma [6] geben. Den Kalibrierkörper mit der glatten, ebenen Fläche auf das Prisma legen. Sodass die Schrift mit dem Brechungsindex auf der nach oben zeigenden Seite zu lesen ist. -
Seite 9: Messvorgang Bei Flüssigkeiten
7.3 Messvorgang bei Flüssigkeiten Refraktometer mit trockenen Händen anfassen. Das Beleuchtungsprisma [5] aufklappen, dazu die Arretierung [13] drehen. Ein bis Zwei Tropfen der Flüssigkeit auf das Messprisma [6] geben, dann das Be- leuchtungsprisma [6] wieder herunterklappen und mit der Arretierung [13] festhalten. -
Seite 10: Reinigung Und Wartung
Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 11 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtli- chen Recyclingstellen entsorgen können. -
Seite 11: Umrechnungstabelle Brix In Brechungsindex (Nd)
13 Umrechnungstabelle Brix in Brechungsindex (nD) BRIX Brechzahl BRIX Brechzahl BRIX Brechzahl 1,33299 1,38115 1,44193 1,33442 1,38296 1,44420 1,33586 1,38478 1,44650 1,33732 1,38661 1,44881 1,33879 1,38846 1,45113 1,34026 1,39032 1,45348 1,34175 1,39220 1,45584 1,34325 1,39409 1,45822 1,34476 1,39600 1,46061 1,34629 1,39792 1,46303 1,34782... -
Seite 12: Brechungsindex Und Dispersion Von Destilliertem Wasser In Abhängigkeit Von Der Temperatur
14 Brechungsindex und Dispersion von destilliertem Wasser in Ab- hängigkeit von der Temperatur. °C nF - nC °C nF - nC 1,33369 0,00600 1,33240 0,00596 1,33364 0,00600 1,33229 0,00595 1,33358 0,00599 1,33217 0,00595 1,33352 0,00599 1,33206 0,00594 1,33346 0,00599 1,33194 0,00594 1,33339 0,00599...
