*Der Schalter für den integrierten
Abschlusswiderstand muss
aktiviert sein.
Die Aderfarben können je nach
Typ der verwendeten Leitungen
abweichen.

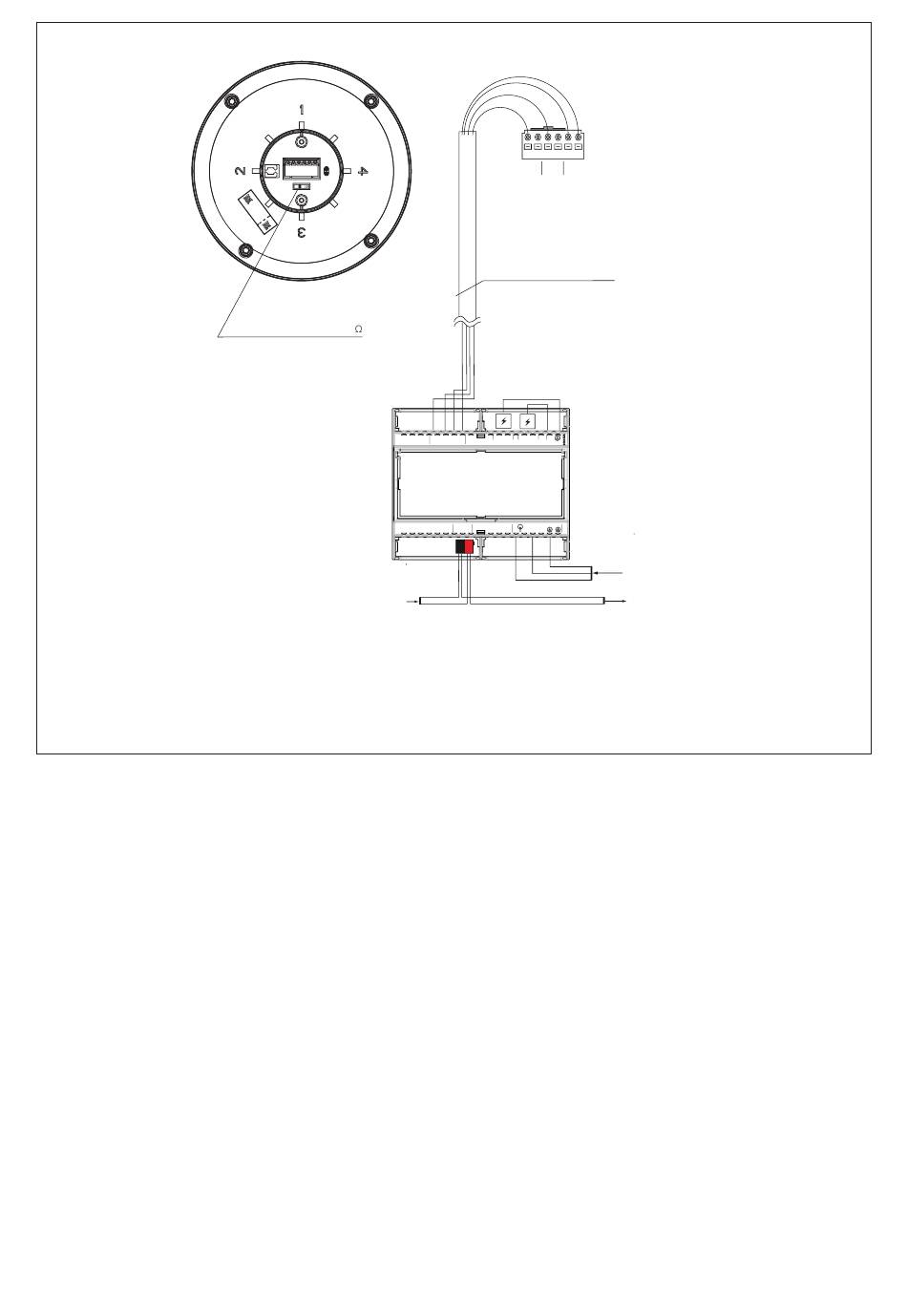

Abb. 7
Anschlussplan WAREMA Wetterstation pro mit Netzteil an das KNX System (KNX secure Sensor Interface REG/AP)
6
Technische Änderungen behalten wir uns vor
Ansicht von unten
EIN
AUS
Schalter für integrierten
Abschlusswiderstand 120
*
KNX secure Sensor Interface
Alle Busleitungen
YCYM 2×2×0,8 mm
KNX Bus
Zugentlastung
(Befestigung an der
Klemme über Kabelbinder)
‒ ‒ + +
A B
0 V
24 V A
B
4 x AWG 20 UL schwarz
max. Leitungslänge 50 m
Aderendhülsen sind
zwingend zu verwenden
- -
- -
+ + + + A A B B
LED
LED
X52: Bus
X52: Bus
X53: supply
X53: supply
X54:
X54:
X51:
X51:
w eat he r st at io n
w eat he r st at io n
o v er vo l t a ge p r o t e c t i on ( op t i o na l )
o v er vo l t a ge p r o t e c t i on ( op t i o na l )
X50:
X50:
KNX
KNX
X40:
X40:
- -
L L
L L
N N
N N
+ +
PE
N
L
-
-
+
+
Zuleitung
230 V AC,
50/60 Hz, 16 A,
3 x 1,5 mm
2
KNX Bus
warema_2052444_alhb_de_v4•2024-12-01
