Handhabung
6
1
0
Pa
❶
Act.
❶
❸ Max.
❺ Mode ❼ Nom.
Set.
❷ Min. ❹ Diag.
❻ Com.
3

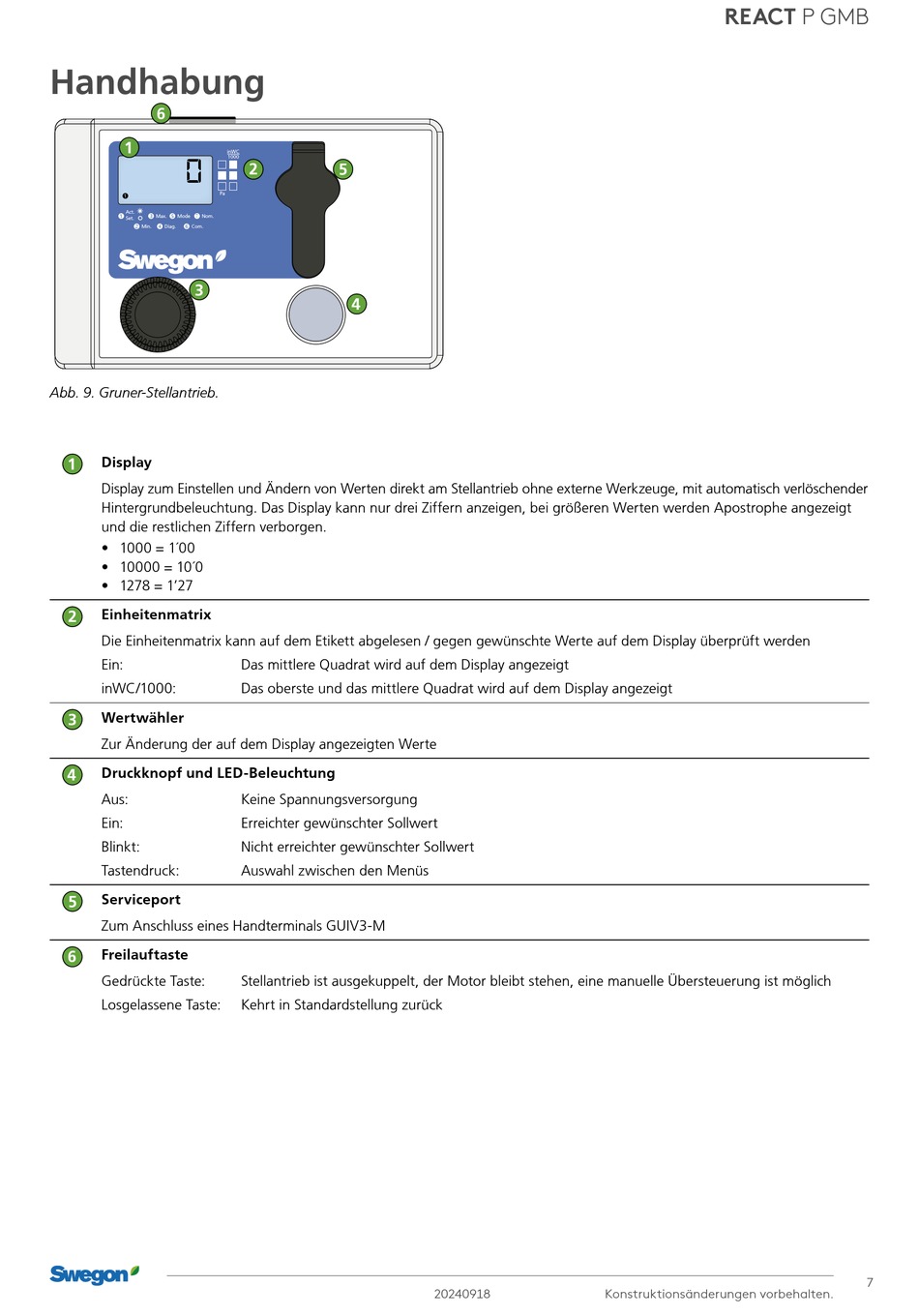

Abb. 9. Gruner-Stellantrieb.
Display
1
Display zum Einstellen und Ändern von Werten direkt am Stellantrieb ohne externe Werkzeuge, mit automatisch verlöschender
Hintergrundbeleuchtung. Das Display kann nur drei Ziffern anzeigen, bei größeren Werten werden Apostrophe angezeigt
und die restlichen Ziffern verborgen.
• 1000 = 1´00
• 10000 = 10´0
• 1278 = 1'27
Einheitenmatrix
2
Die Einheitenmatrix kann auf dem Etikett abgelesen / gegen gewünschte Werte auf dem Display überprüft werden
Ein:
inWC/1000:
Wertwähler
3
Zur Änderung der auf dem Display angezeigten Werte
Druckknopf und LED-Beleuchtung
4
Aus:
Ein:
Blinkt:
Tastendruck:
Serviceport
5
Zum Anschluss eines Handterminals GUIV3-M
Freilauftaste
6
Gedrückte Taste:
Losgelassene Taste:
inWC
1000
2
5
4
Das mittlere Quadrat wird auf dem Display angezeigt
Das oberste und das mittlere Quadrat wird auf dem Display angezeigt
Keine Spannungsversorgung
Erreichter gewünschter Sollwert
Nicht erreichter gewünschter Sollwert
Auswahl zwischen den Menüs
Stellantrieb ist ausgekuppelt, der Motor bleibt stehen, eine manuelle Übersteuerung ist möglich
Kehrt in Standardstellung zurück
20240918
Konstruktionsänderungen vorbehalten.
REACT P GMB
7
