Montage
• Die Druckmessung des Produkts erfordert Abstände
gemäß der Montagezeichnungen.
• Bei ungünstigen Verhältnissen vor oder bei einer Störung
können die Toleranzen des Produkts nicht garantiert
werden.
• Die Montage erfolgt lageunabhängig.
• Das Produkt kann sowohl horizontal als auch vertikal
montiert werden.
• Die Bedienungsanleitung liegt bei der Lieferung bei,
kann aber auch von unserer Homepage unter www.
swegon.com heruntergeladen werden.
Anforderung an den Abstand
1.
2.
3.
4.

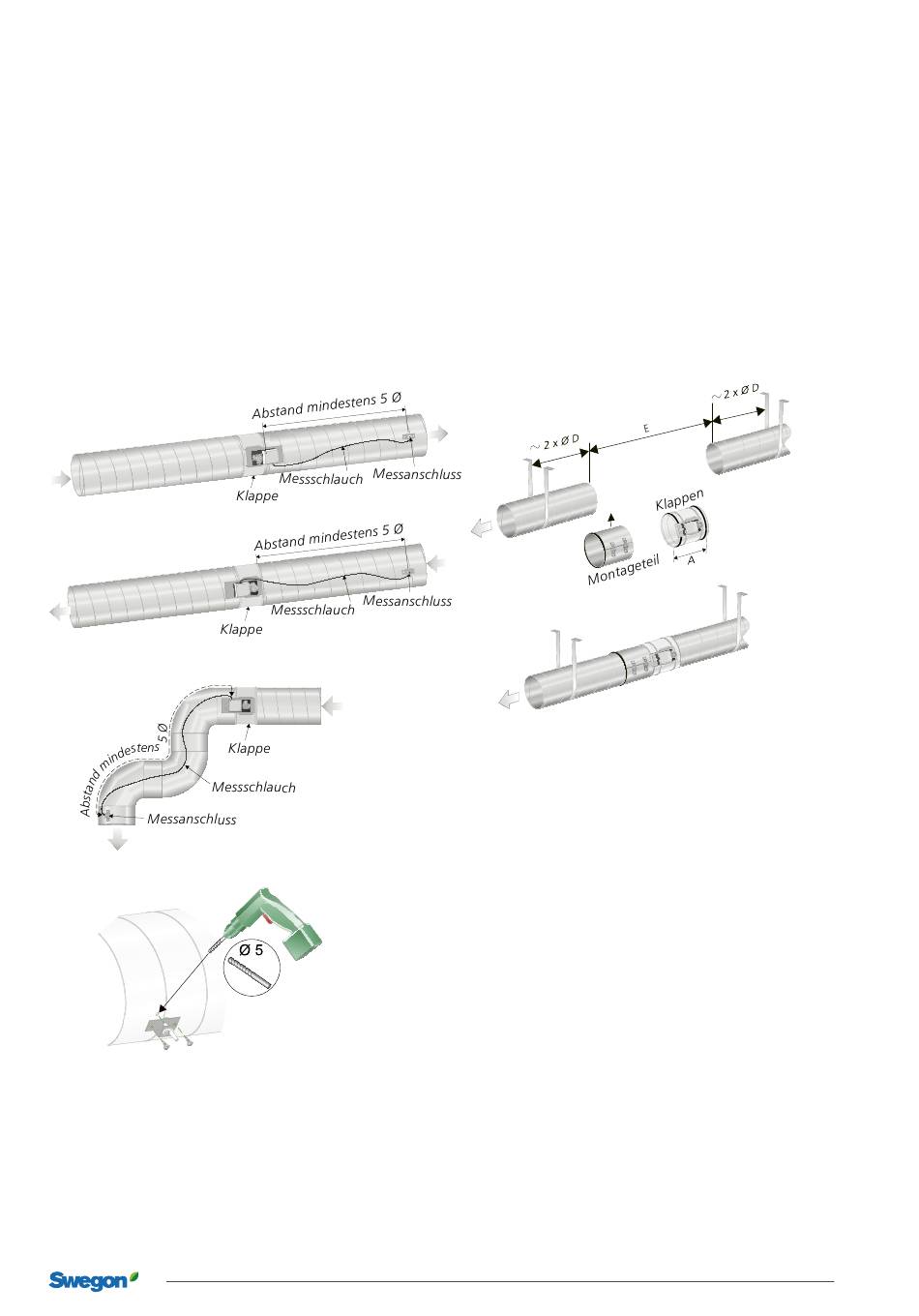

Abb. 2. Anforderungen an den Abstand für runde Kanäle,
Anzahl Ø vor und hinter dem Produkt:
1. Mindestens 5 x Ø hinter einer Klappe (Zuluft).
2. Mindestens 5 x Ø vor einer Klappe (Abluft).
3. Beispiel, wie der Abstand gemessen werden kann.
4. Montage eines Messanschlusses.
mm
Installation im Kanalsystem
Abb. 3. Installation im Kanalsystem. Die Kanäle müssen in der
Gebäudekonstruktion auf jeder Seite des Produkts fixiert werden.
20240918
Konstruktionsänderungen vorbehalten.
REACT P GMB
3
