160

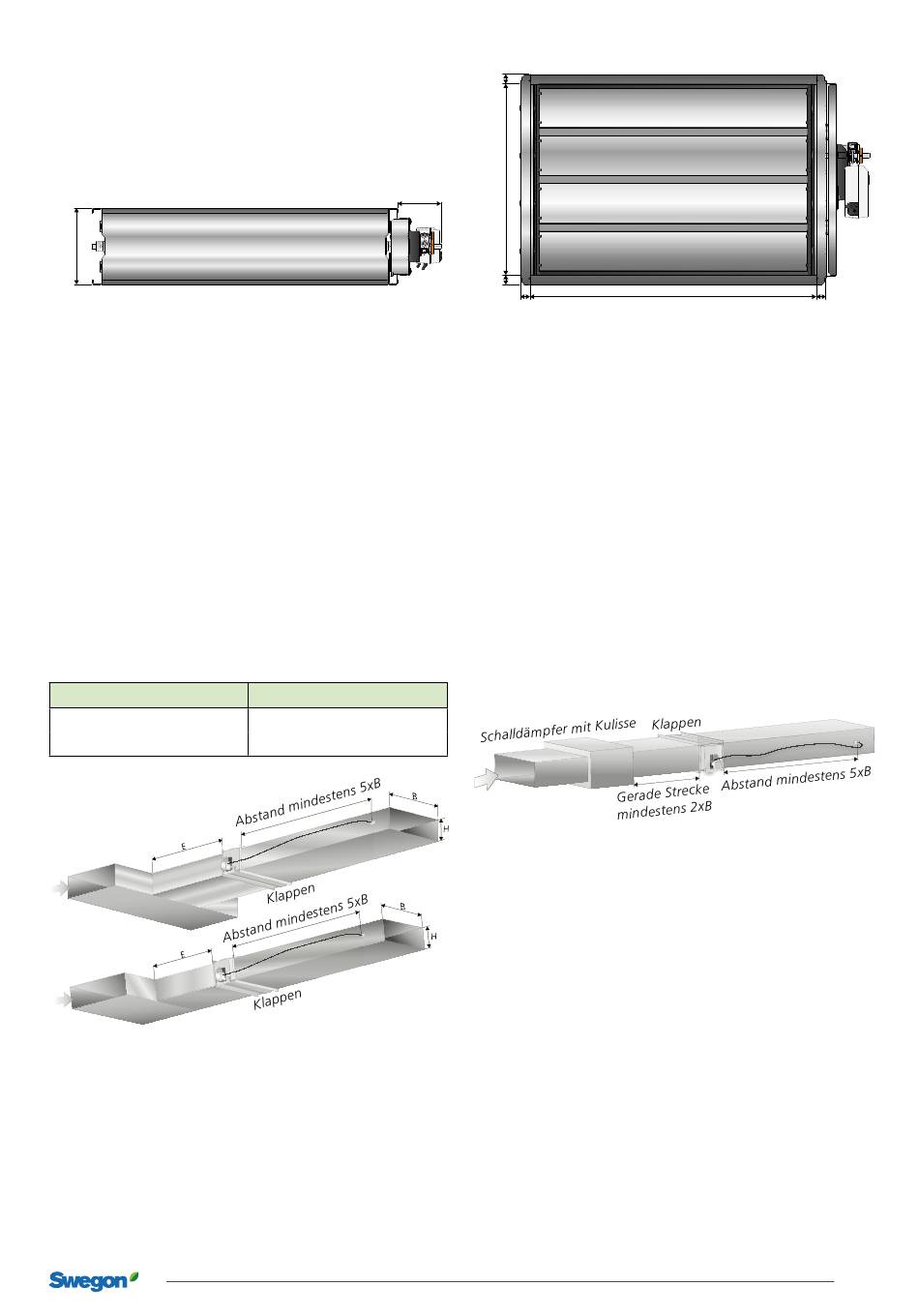

Abb. 4. Abmessungen (mm), REACT P GMB, rechteckig.
Montage
• Die Druckmessung des Produkts erfordert Abstände
gemäß der Montagezeichnungen.
• Bei ungünstigen Verhältnissen vor oder bei einer Störung
können die Toleranzen des Produkts nicht garantiert
werden.
• Klappenwellen müssen horizontal montiert werden.
• Für rechteckige Kanäle wird die Klappe stets so montiert,
dass der Regler/Stellantrieb sich seitlich in längsrichtung
zum Kanal befindet.
• Die Bedienungsanleitung liegt bei der Lieferung bei,
kann aber auch von unserer Homepage unter www.
swegon.com heruntergeladen werden.
Anforderungen an gerade Strecken und Abstände
Störungstyp
Ein 90°-Krümmer
T-Stück
Abb. 5. Anforderung an gerade Strecken und Abstände in
rechteckigen Kanälen.
E = gerade Strecke
B = Breite des Kanals
H = Höhe des Kanals
20
H
92
20
Anforderungen an gerade Strecken und Abstände
bei Schalldämpfern mit Kulissen
E
E = 2 x B
E = 2 x B
Abb. 6. Anforderungen an gerade Strecken und Abstände bei
Schalldämpfern mit Kulissen. Die Montage mit gerader Strecke
gilt sowohl für Zu- als auch für Abluft.
20240918
20
B
Konstruktionsänderungen vorbehalten.
REACT P GMB
20
5
