Vorwort
Vielen Dank für den Kauf eines PMR446-Transceivers TTI TX-446. Diese Gerät ist für Anwender
konstruiert, die eine professionelle Qualität und zuverlässige Performance benötigen. Dieser
Transceiver entspricht der Europäischen PMR446-Spezifikation und ermöglicht dem Nutzer eine
lizenz- und gebührenfreie Nutzung.
Lieferumfang
1 x PMR Handfunkgerät TTI TX-446
1 x Ladestation TTI TCG-1010
1 x Ni-MH Akkupack TTI TBP-1000
1 x Gürtelclip TTI TBC-1000
1 x Bedienungsanleitung
1. Kanal Wahlknopf ( CH )
Zur Auswahl der Kanäle (siehe Tabelle Kanalbelegung). Kanal 1 bis 8 entspricht der
Europäischen PMR446-Spezifikation.
2. Lautstärkeregler, Ein-/Ausschalter ( VOL/POWER )
Dieser Knopf dient zum ein-/ausschalten des Geräts bzw. zur Regulierung der Lautstärke
(lauter/leiser).
3. LED Anzeige
Die LED Anzeige zeigt folgende Zustände:
LED leuchtet konstant rot = TX Sendebetrieb
LED leuchtet konstant grün = RX Empfangsbetrieb
LED blinkt grün = Scan (automatischer Kanal Suchlauf)
LED leuchtet konstant orange = RX Empfangsbetrieb mit aktiviertem CTCSS- oder DCS Code
4. Mikrofon ( MIC )
Sprechen Sie während des Sendebetriebs deutlich in das integrierte Mikrofon.
5. Sendetaste ( PTT )
Halten Sie diese Taste gedrückt wenn Sie Senden möchten und sprechen Sie in das Mikrofon.
Um wieder in den Empfangsbetrieb zu wechseln lassen Sie diese Taste los.
6. Funktionstaste 1 bei Werkseinstellung
MAAS ELEKTRONIK 2003
Bedienungsanleitung TTI TX-446

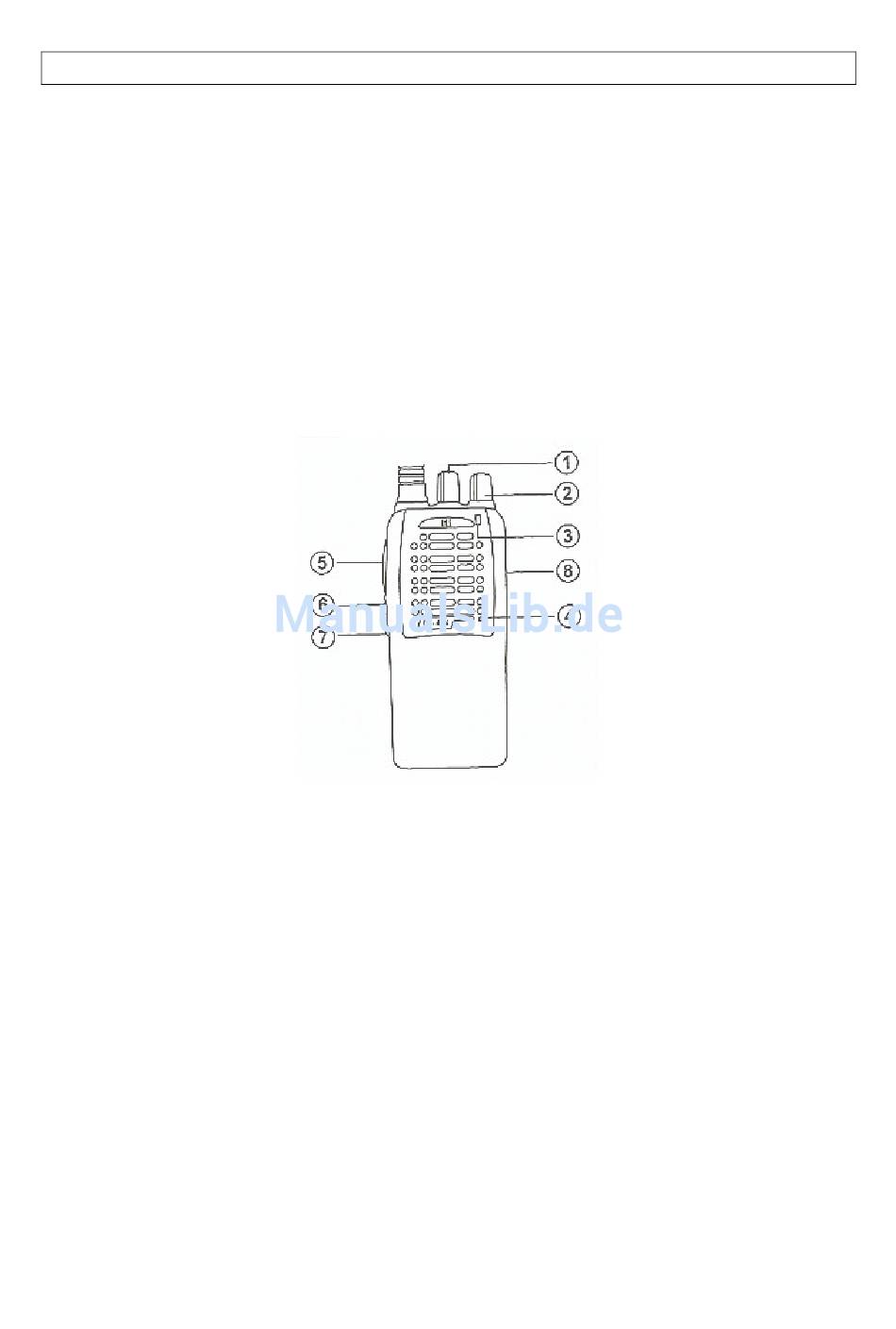

Details Frontansicht
1
Werbung
Verwandte Anleitungen für Maas TTI TX-446
Inhaltszusammenfassung für Maas TTI TX-446
- Seite 1 Bedienungsanleitung TTI TX-446 Vorwort Vielen Dank für den Kauf eines PMR446-Transceivers TTI TX-446. Diese Gerät ist für Anwender konstruiert, die eine professionelle Qualität und zuverlässige Performance benötigen. Dieser Transceiver entspricht der Europäischen PMR446-Spezifikation und ermöglicht dem Nutzer eine lizenz- und gebührenfreie Nutzung.
- Seite 2 1. Gerät eingeschaltet / Selbsttest erfolgreich 2. Gerät eingeschaltet / Selbsttest fehlgeschlagen 3. VOX aktivert / hohe Empfindlichkeit 4. VOX aktiviert / niedrige Empfindlichkeit 5. Positiver Piepton 6. Negativer Piepton Hinweis: Bedeutung: hoher Piepton Bedeutung: tiefer Piepton MAAS ELEKTRONIK 2003...
-
Seite 3: Den Akku Entfernen
1. Bevor Sie den Akku vom Gerät entfernen müssen Sie das Funkgerät ausschalten. 2. Drücken Sie die Taste auf der Oberseite des Akkus nach unten. (Abb: 1) 3. Nehmen Sie den Akku nun vorsichtig aus dem Batterieschacht heraus. (Abb: 2) MAAS ELEKTRONIK 2003... - Seite 4 Wenn Sie nach dem Einschalten des Geräts einen positiven (hohen) kurzen Quittungston hören war der technische Selbsttest des Geräts erfolgreich. Hören Sie einen negativen (tiefen) langen Quittungston ist der Selbsttest fehlgeschlagen und es liegt möglicherweise ein technisches Problem vor. MAAS ELEKTRONIK 2003...
- Seite 5 Option programmiert werden (siehe Tabelle CTCSS Codes). Repeater/Talk-around Funktion Unter den folgenden Bedingungen können Sie mit Hilfe der Talk-around Funktion direkt auf eine erhaltene Nachricht antworten 1. Wenn die Repeaterfunktion (optional programmierbar) aktiv ist. 2. Wenn Sie sich innerhalb der Repeaterreichweite befinden. MAAS ELEKTRONIK 2003...
- Seite 6 Programmierung ein Reset durchführen (=das Gerät wieder auf Werkseinstellung zurücksetzen). Anrufklingeltöne (CALL) Dem Nutzer stehen 5 verschiedene Anruftöne (Klingeltöne) zur Auswahl welche den Empfänger des augesendeten Klingeltons auf einen Anruf des Funkpartners aufmerksam machen sollen, bzw. Ihn auf MAAS ELEKTRONIK 2003...
- Seite 7 203.5 74.4 103.5 146.2 210.7 77.0 107.2 151.4 218.1 79.7 110.9 156.7 225.7 82.5 114.8 162.2 233.6 85.4 118.8 167.9 241.8 88.5 123.0 173.8 250.3 91.5 127.3 179.9 Irrtümer nicht ausgeschlossen. Änderungen vorbehalten MAAS ELEKTRONIK 2003 MAAS ELEKTRONIK 2003...
- Seite 8 Art.-Nr. 1899 KEP-1200VS kleines Ohrhörermikrofon Art.-Nr. 1910 KEP-08-S Kehlkopfmikrofon mit Ohrhörer Art.-Nr. 1824 KEP-22-S Security Tarnmikrofon Art.-Nr. 1808 KEP-23-S Military-Security Kehlkopf-Tarnmikrofon Art.-Nr. 1870 KEP-16-S kleines Lautsprechermikrofon Art.-Nr. 1869 KEP-26-S schweres Lautsprechermikrofon Art.-Nr. 1807 KEP-28-S schweres Lautsprechermikrofon Industriequalität MAAS ELEKTRONIK 2003...
