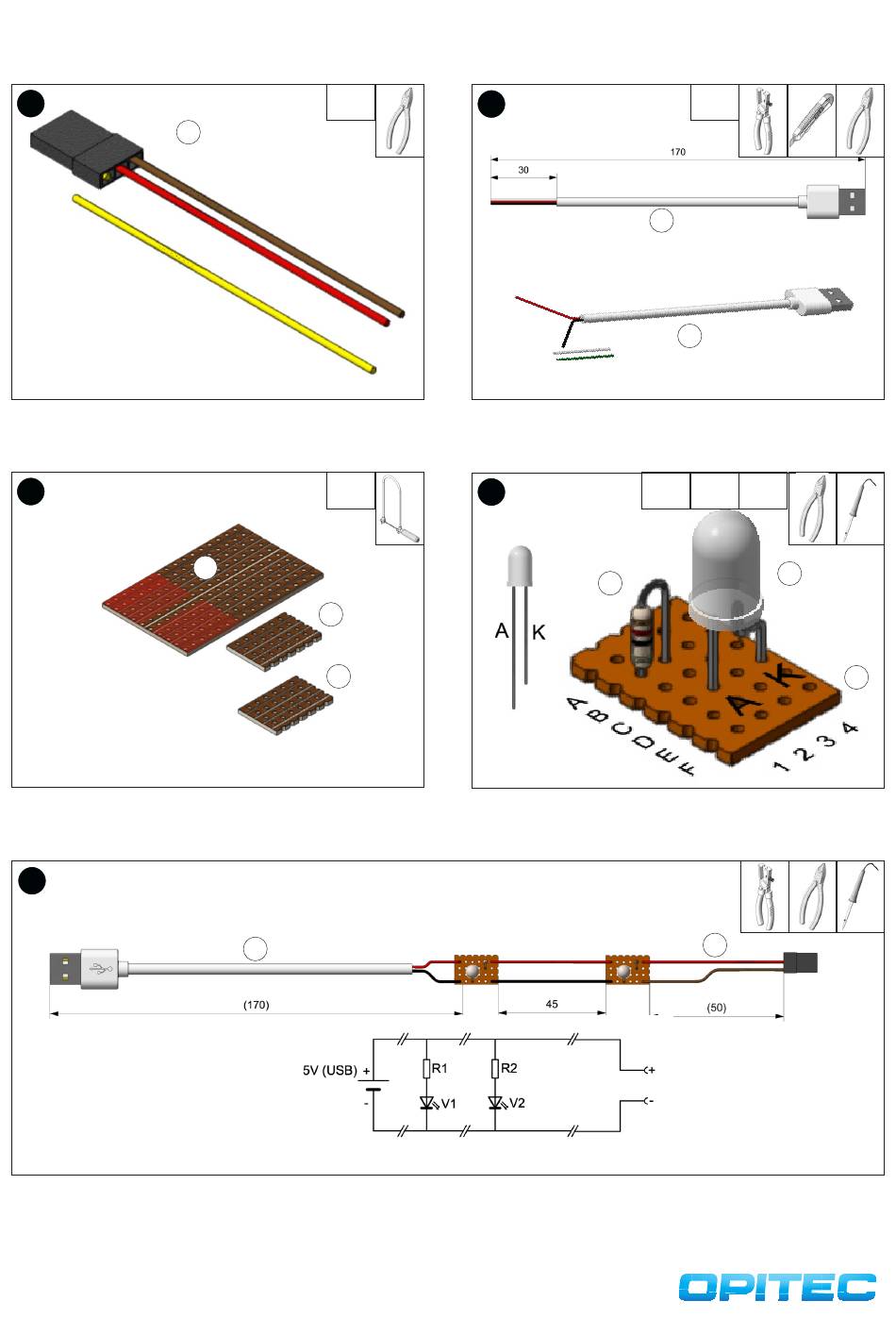

Herstellung der „Grundlastplatine" (manche Powerbanks schalten
sich ab wenn zuwenig Laststrom fließt). Entferne die gelbe Ader des
Servoanschlußkabels (18).
19
Aus der Platine (14) zwei kleine Platinen mit einem Raster von 6x4 Lö-
chern aussägen. Auf den Verlauf der Kupferbahnen achten. Schablone
B.
21
Die vorbereiteten Kabel an jeweils eine Platine anlöten. Rotes Kabel (+) in Spalte 4, schwarzes bzw. braunes Kabel (-) in Spalte 1. Beide Platinen mit je
einem Stück Schaltlitze (ca. 45mm lang) verbinden (Spalte 4 auf Spalte 4, Spalte 1 auf Spalte 1). Schaltung an Powerbank testen: Nach dem Einstecken
sollten beide LED leuchten.
6
18
14
14
14a
14a
17a
18
USB-Kabel auf ca. 170mm (Gesamtlänge)kürzen, Außenmantel ca.
30mm entfernen, weiße und grüne Ader abzwicken.
20
15
Platine bestücken: Widerstand (a5) von B1 auf B2; LED (16) Anode
(langes Beinchen) auf D2; LED Kathode (kurzes Beinchen) auf D4.
