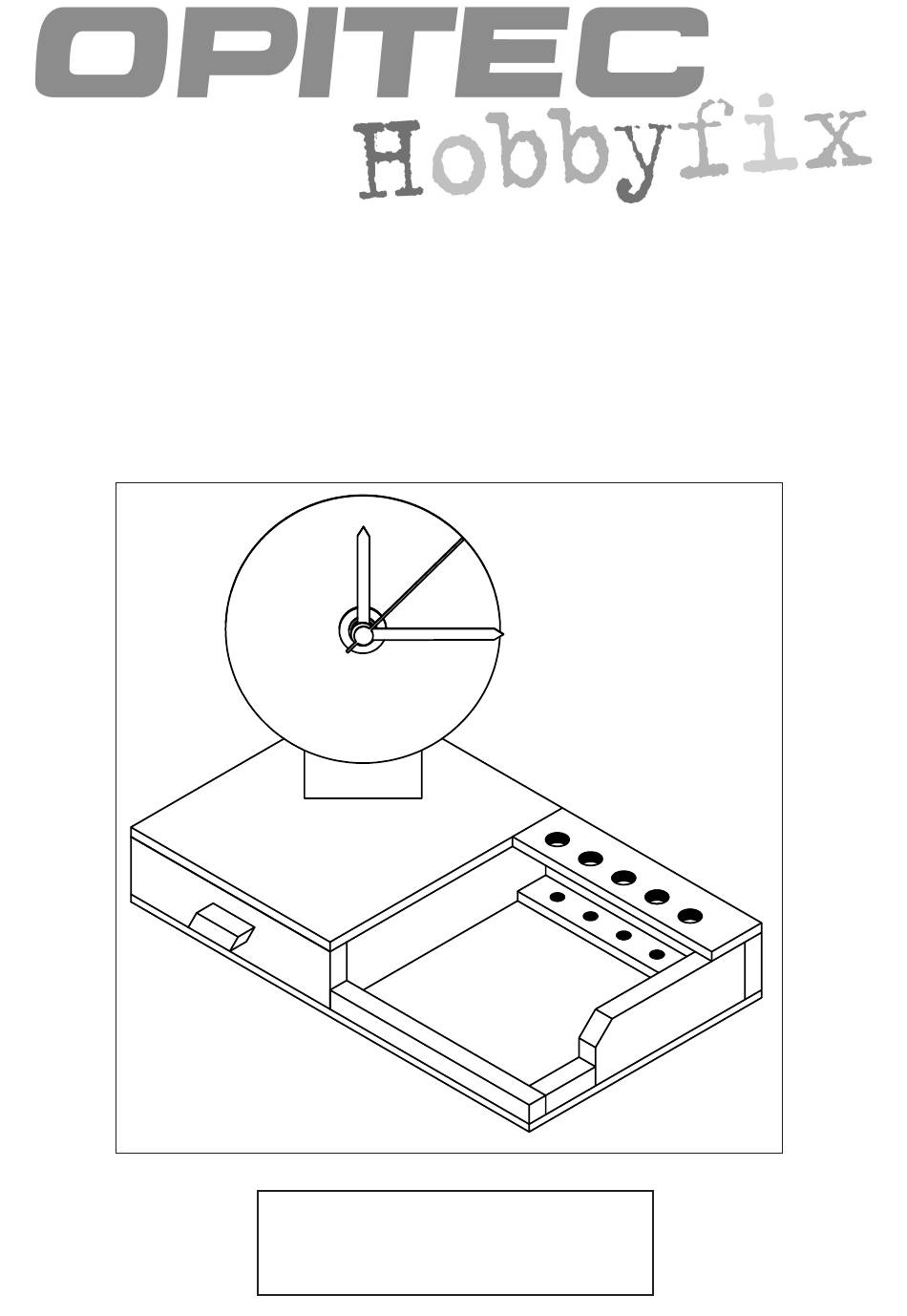

1 2 0 . 2 9 8
B ü r o - S e t
m i t
Q u a r z u h r
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
1
D120298#1
Werbung
Verwandte Anleitungen für Opitec 120.298
Inhaltszusammenfassung für Opitec 120.298
- Seite 1 B ü r o - S e t m i t Q u a r z u h r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.

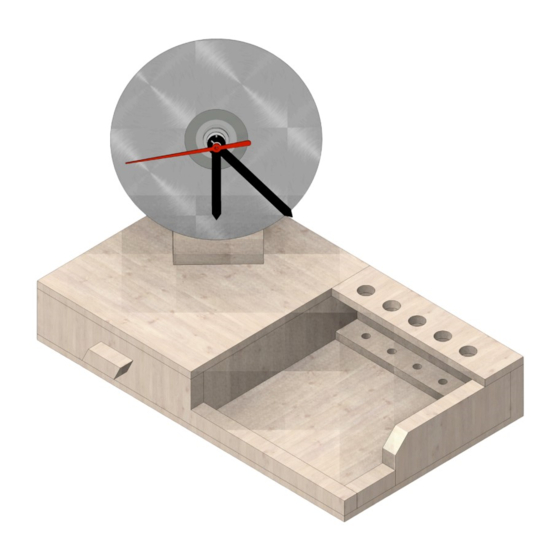

- Seite 2 1. Sachinformation: Art: Möbelstück mit Uhr als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: Werkstoff: Sperrholz (Kiefer), 3-lagig; Faserrichtung gegeneinander versetzt! Kiefernholz (Nadelholz), Weichholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird mit der Laub- oder Feinsäge gesägt, gefeilt und geschliffen; anreißen der Umrisse nach Schablone oder eigenen Vorlagen;...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Grundplatte Sperrholz 4 x 140 x 240 mm Schublade Abdeckplatte Stifthalterung Sperrholz 5 x 120 x 180 mm Rahmen Kiefernleiste 10 x 30 x 300 mm Kiefernleiste 10 x 10 x 200 mm Uhrwerkhalter Kiefernleiste 20 x 50 x 75 mm...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung: D120298#1... - Seite 5 6. Plan-Übersicht 6.1 Herstellung Grundgestell 6.2 Herstellung Schublade 6.3 Herstellung und Montage Deckel und Stiftehalter 6.4 Herstellung des Uhrwerkhalters und Montage des Quarzwerks 6.5 Endmontage 6.1 Herstellung Grundgestell 6.1.1 Mit einen Bleistift auf die Grundplatte (1), 120 mm vom linken Rand eingerückt, eine Linie (Mittelsenk- rechte) ziehen (siehe Zeichnung Arbeitsschritt 6.1.4).
- Seite 6 6.2 Herstellung Schublade 6.2.1 Die Schablone (s. Seite 11) wird ausgeschnitten und auf eine Sperrholzplatte (2) aufgeklebt oder die Maße übertragen. Hinweis: Wenn die Schablone aufgeklebt wird, ist darauf zu achten einen Kleber zu verwenden der sich leicht löst (z.B. UHU stick). 6.2.2 Vor dem Aussägen werden die Löcher gebohrt (ø10 und ø6 mm ) oder mit der Laubsäge ausgesägt Teile mit einer Laubsäge aussägen.
- Seite 7 6.3.2 Vor dem Aussägen werden die Löcher gebohrt (ø10 und ø6 mm ) oder mit der Laubsäge ausgesägt. Dazu muß ein kleines Loch (ø2 mm) vorgebohrt werden in dem das Laubsägeblatt zum Aussägen eingeführt wird. 6.3.3 Anschließend werden die Teile ausgesägt. Die Löcher und Sägeschnitte mit Schmirgelpapier und Rundfeile nacharbeiten.
- Seite 8 6.5 Endmontage 6.5.1 Abstandsring (12) nach Zeichnung auf das Quarzwerk schieben. Anschließend wird die CD (6) aufge- schoben und mit der Unterlegscheibe (13) und der Zentralmutter (11) zentriert befestigt. 6.5.2 Zeiger wie folgt auf die unterschiedlichen Wellen des Quarzwerkes stecken: - Stundenzeiger (9) - Minutenzeiger (8) - Sekundenzeiger (10)
- Seite 9 Schablonen M 1 : 1 20,0 15,0 10,0 15,0 20,0 20,0 20,0 unterer Stiftehalter (2f) oberer Stiftehalter (2e) Deckel (2d) D120298#1...
- Seite 10 D120298#1...
- Seite 11 Schablonen M 1 : 1 Grundplatte (2a) Schubfach Seitenteil (2b) Seitenteil (2b) 88,0 Seitenteil (2c) Abschnitt für Übungsschnitte. Der Kreis sollte zu- erst ausgeschnit- ten werden. 120,0 D120298#1...
